异形结构多接口阀块组件三维结构

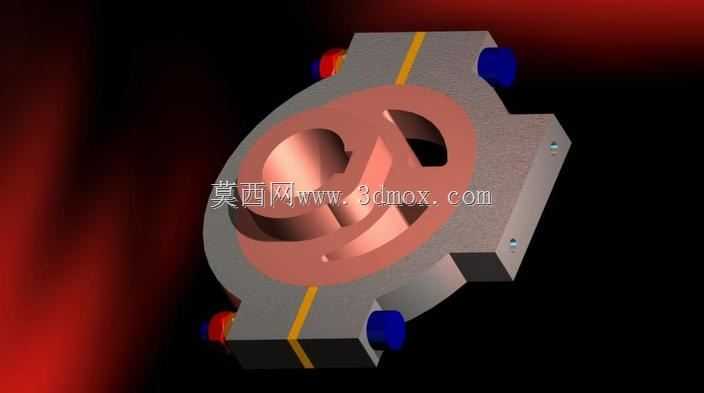

　　从实际应用场景来看，这类异形轮廓阀块多用于安装空间局促的紧凑型液压站、小型流体控制实验台以及定制化设备的内嵌流体回路中，相比常规矩形阀块，类圆形主体在相同通流截面积的前提下，周向接口的排布更具灵活性，可根据周边管路的走向灵活调整接口朝向，减少管路弯折角度，降低流体在弯折处的紊流概率，同时也能避免相邻管路接头出现安装干涉的问题。从功能特性层面分析，该阀块内部集成了异形截面的连通流道，中心区域的环形通流腔可实现多接口之间的流体汇流与分流，流道过渡位置全部采用圆弧过渡处理，没有直角转折的死区结构，能够有效减少流体流经时的压力损失，同时也能避免杂质在流道拐角处沉积造成的堵塞问题。在流体传动与管路集成系统的设计环节中，阀块作为管路衔接、流道分配的核心承载部件，其结构合理性直接决定整套流体回路的压损表现、密封可靠性与空间占用率。本次呈现的这款阀块结构，跳出了常规矩形阀块的方正设计思路，采用类圆形的主体承载轮廓，在主体周向均匀分布四组外接接口，其中两组接口配置蓝色密封端盖结构，另外两组接口带有红色标识的定位环带，主体上下端面设置贯通的安装定位凸台，可直接适配安装面的定位销孔完成快速对位，无需额外加工调整垫片即可保证安装面的平面度贴合要求。

　　周向分布的四组接口采用统一的连接尺寸标准，可适配同规格的快插接头、硬管焊接接头以及流量控制阀件，接口端面预留了密封件安装槽，可放置O型密封圈实现端面静密封，在额定工作压力范围内不会出现渗漏问题。在设计思路的落地过程中，首先需要根据系统的总流量需求确定中心通流腔的通径尺寸，保证流体在腔体内的流速处于合理区间，避免流速过高造成的冲蚀与噪音问题；其次需要根据外接元件的安装位置确定周向接口的角度分布，每一组接口的轴线都与主体中心轴线垂直，接口的内孔与中心腔体采用相贯线平滑过渡，加工时可采用五轴铣削配合精密铰孔的工艺保证流道内壁的粗糙度要求，减少流体沿程阻力。

　　关于安装边界的考量，这款阀块的主体最大外轮廓尺寸可根据配套设备的安装空间进行等比例缩放，上下端面的安装凸台设置了两个对称的螺栓过孔，可采用内六角圆柱头螺栓直接固定在安装基板上，安装面的平面度要求控制在0.02mm以内，保证密封面的贴合紧密性；周向接口的外伸长度控制在合理范围内，即使在相邻接口同时安装接头与阀件的情况下，操作扳手也有足够的活动空间，不会出现相邻元件拆装互相干扰的问题。不同于常规标准化阀块的通用化设计，这款异形阀块的结构更适配定制化流体回路的集成需求，在设计阶段就充分考虑了加工工艺性与装配便利性，所有外部棱边都做了倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能减少应力集中点，提升阀块在承压状态下的结构强度。

　　内部流道的壁厚经过强度校核，在额定工作压力下不会出现变形或开裂问题，主体材质可根据输送介质的特性选择碳钢、铝合金或者不锈钢材质，不同材质对应的表面处理方式也可灵活调整，比如碳钢材质可做发黑或者镀锌处理提升防锈能力，铝合金材质可做硬质阳极氧化处理提升表面硬度与耐磨性。在实际装配过程中，这款阀块无需复杂的辅助定位工装，依靠上下端面的凸台即可完成与安装面的快速对位，螺栓紧固时采用对角分次拧紧的方式即可保证密封面受力均匀，避免因受力不均造成的密封失效问题。日常维护时，只需拆卸周向接口的端盖即可对内部流道进行冲洗清洁，无需将整个阀块从安装面上拆除，大幅降低了维护操作的工作量。
