剖分式立式安装止推轴承座组件三维设计

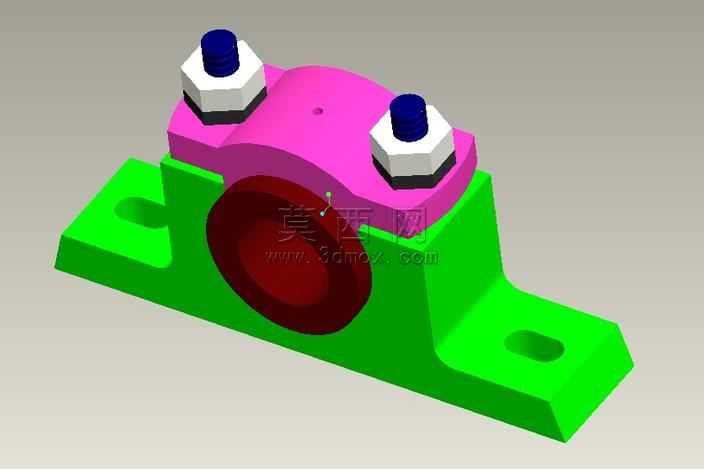

本作品为立式剖分式止推轴承安装组件的三维参数化模型，建模过程遵循机械设计通用规范，先完成整体结构的基准定位，以中心轴孔的轴线作为全局设计基准，依次构建底座、轴承衬瓦、上压盖、锁紧螺栓四个核心组成部分。底座部分采用带安装沉孔的卧式支撑脚结构，建模时先绘制底座的二维拉伸轮廓，精准定位两个安装孔的中心距与沉孔深度，通过拉伸凸台形成主体支撑结构，再对支撑脚的棱边做圆角过渡处理，避免实际生产中的应力集中问题，底座与上压盖的贴合面设置精准的定位止口，保证装配时的同轴度误差控制在合理范围内。中间的轴承衬瓦部分为半环形结构，建模时通过旋转凸台生成环形基体，再做轴向剖分处理，内孔表面预留轴承安装的配合公差位，衬瓦与底座、上压盖的配合面设置微小的定位凸台，防止工作过程中衬瓦发生周向转动。上压盖部分为弧形压合结构，建模时对应底座的螺栓孔位置做贯通孔设计，压盖内弧面与衬瓦外弧面做完全贴合的曲率匹配，保证压合时受力均匀。锁紧螺栓与六角螺母部分采用标准件参数化建模，螺纹部分通过螺旋线扫描切除生成真实的牙型结构，螺栓头部与螺母的六角棱边做倒角处理，还原标准件的真实外观。材质渲染阶段，对底座与上压盖赋予亮绿色工程塑料材质，模拟轻量化设备中的非金属轴承座外观，衬瓦部分赋予深红色耐磨铜合金材质，螺栓螺母赋予深蓝色工程塑料与银灰色金属组合材质，不同部件采用差异化色彩区分，清晰展示各零件的装配关系与结构边界。模型支持轴自由旋转的运动仿真模拟，可直观展示轴承组件对旋转轴的轴向与径向支撑作用，整体结构设计符合通用五金配件的安装使用逻辑，各零件的装配间隙设置合理，可直接用于机械结构教学演示、设备装配方案验证等场景，建模过程中所有特征均保留完整参数，可根据实际使用的轴径、安装尺寸需求快速调整模型参数，适配不同的使用工况。
