手动螺旋起重千斤顶三维结构设计

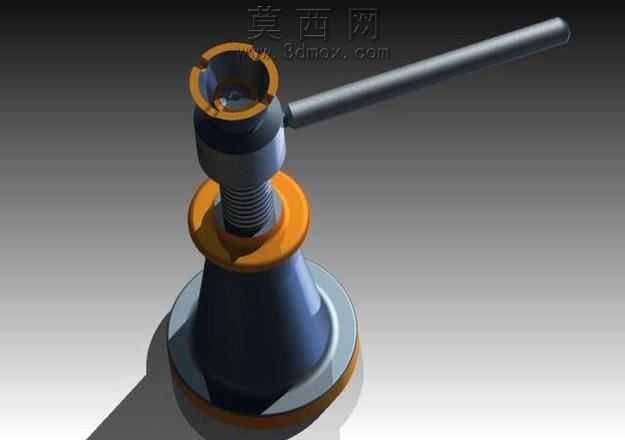

本作品为手动螺旋千斤顶的三维参数化建模成果，建模过程严格遵循机械设计规范，完整还原了螺旋千斤顶的全部核心结构，包含底座、升降丝杆、螺母套、摇柄、顶帽、限位挡圈等全部零部件，各部件间的装配关系完全符合实际机械装配逻辑，可直接用于装配干涉检查、运动仿真演示与结构优化分析。建模阶段采用自底向上的装配设计思路，先逐个完成单个零件的特征建模：底座采用圆锥台加底部法兰的结构设计，通过拉伸、旋转、倒角等基础特征完成建模，保证底座支撑的稳定性与承重受力的合理性；升降丝杆采用梯形螺纹特征建模，精准还原螺纹的牙型、螺距与导程参数，确保丝杆与螺母套的螺旋传动配合精度；螺母套与底座采用过盈配合加定位台阶的装配结构，建模时预留了合理的装配公差带；摇柄采用长杆加端部防滑套的结构，通过扫描特征完成杆身建模，端部做圆角过渡处理避免应力集中；顶帽设置了环形防滑槽与工件定位凹面，保证顶升作业时工件不会发生滑移。材质与渲染阶段，针对不同零部件的实际使用材质赋予对应的材质属性：底座与螺母套采用铸钢材质，添加细微的铸造磨砂纹理与哑光金属质感，还原铸钢件的表面质感；升降丝杆采用调质合金钢材质，赋予光亮的金属抛光质感，螺纹面添加细微的加工纹理提升真实感；摇柄杆身采用镀铬钢材，顶帽与限位圈采用硬质工程塑料，添加橙色哑光塑料质感，不同材质间的色彩区分清晰，便于快速识别各部件功能。渲染阶段采用三点布光方案，主光源从侧上方投射形成自然的明暗阴影，突出模型的立体结构与曲面细节，辅光源补光消除暗部死黑，环境光添加微弱的环境反射，让金属材质的反光效果更贴近真实物理特性，最终渲染图清晰展现了千斤顶的整体外观与结构细节。结构设计上，该螺旋千斤顶依靠螺旋副的自锁特性实现承重后的位置锁定，无需额外锁止机构即可保证顶升后的作业安全，摇柄的力臂长度经过合理设计，保证手动操作时的输入力在人体工学合理范围内，整体结构紧凑、承重可靠，可作为机械原理教学演示模型、起重工具结构设计参考样本使用。
