L型带孔V槽定位安装阀块结构件

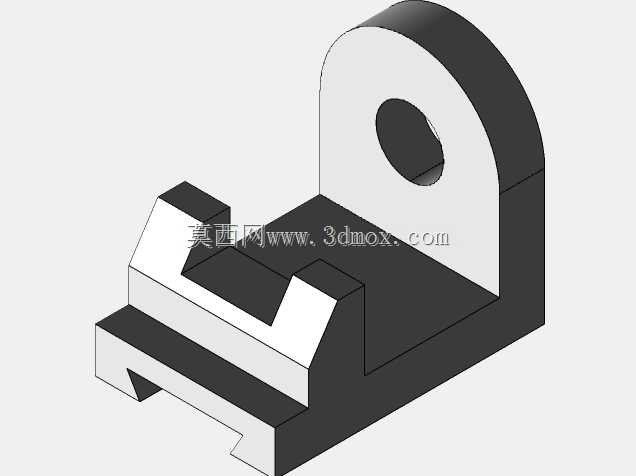

　　这款结构件是阀门配套管路系统里常用的定位支撑类阀块组件，日常在工业流体控制管路的阀组安装工位、小型气动回路的阀件固定场景中都能见到它的身影，核心作用是给对应规格的阀类元件提供稳定的安装基准，同时兼顾管路对接时的限位导向，避免阀件在长期运行振动下出现移位、对接同轴度偏差的问题。从结构设计逻辑来看，整体采用L型折弯式的一体成型思路，底部的安装基座做了阶梯式的卡槽结构，这个卡槽并非随意设计，宽度和深度都匹配常规阀组安装面板的导轨尺寸，安装时可以直接卡入对应导轨槽，不需要额外做复杂的打孔定位，能大幅缩短现场装配的调校时间，卡槽内侧预留的微小倒角，是为了装配时减少卡滞，即便导轨存在合理范围内的尺寸公差，也能顺利滑入到位。

　　上部的立板部分做了半圆形的端头处理，中心位置开设的通孔是销轴安装位，这个孔的公差带选用了过渡配合的精度区间，既可以保证销轴穿入后不会出现旷量，又能在需要拆解维护时顺利打出销轴，不会因为配合过紧导致拆卸困难；立板和底部基座的衔接位置做了等厚度的加强过渡，没有采用突兀的直角连接，避免应力集中导致长期受载后衔接位置出现开裂，毕竟阀组运行时会伴随管路的流体脉冲振动，应力集中的位置很容易成为疲劳失效的起点。

　　V型槽的设计是整个零件的核心功能区，槽口的两个斜面夹角经过精准核算，刚好可以匹配对应阀件端部的圆柱对接头，安装时接头落在V型槽内，自动完成对中定位，不需要反复调整同轴度，槽底预留的避让缺口，是为了避免对接时零件端面和槽底出现硬接触，给密封垫片留出足够的压缩空间，保证对接位置的密封性能不会因为安装干涉受到影响。从安装边界尺寸来看，整体的高度控制在常规小型阀组的安装空间允许范围内，不会和周边的管路接头、操作手柄产生干涉，底部基座的长度方向预留了足够的支撑跨距，即便承受侧向的管路推力，也不会出现倾覆的情况，立板上的销轴孔中心到V型槽定位面的距离，是按照对应阀件的转动行程核算的，保证阀件在做开关动作时，不会和支撑结构产生运动干涉。

　　实际建模过程中，这类零件不需要做过多的复杂曲面处理，重点是各个配合面的尺寸精度、形位公差要匹配实际装配需求，比如V型槽的对称度、销轴孔和安装基面的垂直度、卡槽和V型槽的平行度，这些形位公差如果控制不到位，哪怕外形尺寸完全一致，实际装配时也会出现阀件卡滞、密封失效、固定不牢的问题。在实际工况应用里，这类阀块支撑件大多用在中小通径的气动、低压液压阀组的安装工位，相比一体式的铸造阀座，这种机加工成型的结构件加工周期更短，改型调整更灵活，如果遇到安装空间有特殊限制的场景，只需要调整底部基座的长度或者立板的高度，就能快速适配现场需求，不需要重新开模铸造，很适合非标自动化设备里的阀组定制化安装场景。另外零件的所有外露棱边都做了微小的倒角处理，一方面是避免装配时划伤操作人员，另一方面也能去除机加工产生的毛刺，防止毛刺脱落进入管路系统，造成阀件堵塞或者密封面损伤的问题，这些细节虽然不影响零件的主体功能，但在实际工程应用里，往往是决定整套阀组运行稳定性的关键因素。
