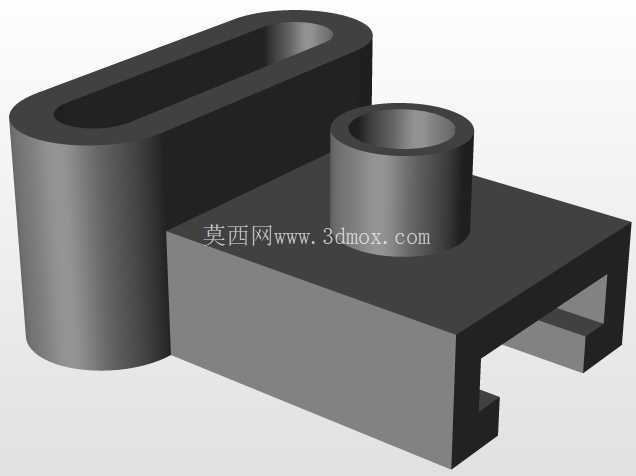

减压阀集成安装基座三维结构造型

　　这款结构件面向工业气动与低压流体管路的减压阀配套安装场景，核心作用是把调压阀的圆柱阀体、长槽式调节联动部件整合在同一刚性基座上，既承担阀体的定位承载，也为整套调压组件提供标准化的设备安装接口，常见于车间气路分配台、小型流体控制模组、自动化设备的气源处理单元中。从实际装配逻辑来看，基座下方预留的双侧卡槽结构，可直接卡入工业铝型材的导轨槽或者设备安装板的卡位凸边，不需要额外加工大面积安装孔位就能完成快速对位，卡槽的开口高度、槽边壁厚都按照常规型材安装的受力余量设计，装配后基座不会在管路受侧向拉扯时出现偏移。

　　基座顶面的圆柱凸台为减压阀阀体的同轴定位座，内孔贯通，和阀体下端的插接柱形成间隙配合，凸台的外径、高度匹配常规小型调压阀的阀体根部尺寸，装配时阀体落位后可通过周向焊接或者侧面紧定螺钉完成锁固，保证阀体内的流道和基座内预设的连通孔道精准对齐，避免出现流道错位带来的压损异常。旁侧的长圆槽立壁结构用于容纳减压阀的调节行程联动件，长槽的内空长度对应调节部件的往复运动行程，槽体两端做圆弧过渡，既避免运动件在行程端点出现硬碰撞，也让立壁的受力分布更均匀，不会在长期受调节件侧向推力时出现应力开裂。

　　设计阶段优先把安装基准面选在基座底部的卡槽贴合面，所有凸台、立壁的形位公差都以该基准面做参照，保证阀体安装后轴线和安装面垂直，调节槽的走向和执行件运动方向平行。整体外形采用方块基座加局部凸伸的布局，没有多余的外凸结构，在密集排布的阀组安装柜里可以相邻紧贴布置，节省安装空间；基座的壁厚按照承压壳体的常规余量设置，既满足低压工况下的结构强度要求，也不会因为壁厚过大造成材料浪费。建模过程中所有配合面都预留了实际装配需要的公差间隙，卡槽的导向边做了小角度导入倒角，阀体定位凸台的顶端也设置了装配引导斜角，现场装配时无需反复修配就能顺利完成部件拼接，结构完全适配小型气源调压单元的批量化配套使用需求。
