方形法兰式阀块安装连接基座结构

　　在工业流体控制、液压传动系统的管路布局中，这类方形带法兰安装位的阀块基座，是阀类元件集成安装时的核心连接载体，常应用在液压站阀组集成、工艺管路阀组安装、气动控制回路阀岛搭建场景中，承担着元件定位、流体通道衔接、安装载荷承载的多重作用。从结构设计逻辑来看，整体采用方形块体作为主体结构，相比圆形安装座，方形结构在设备面板、阀组安装板上固定时，四个边角的安装孔位可提供更稳定的抗扭限位能力，不会出现安装后受管路震动产生周向偏转的问题，尤其适配多管路并行连接的阀组布局，相邻阀块安装时可依靠方形侧边实现紧密贴合排布，最大化利用安装面板的有限空间。

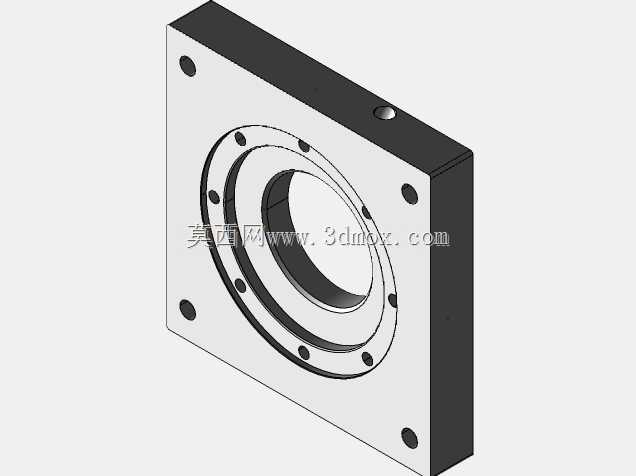

　　主体正面的环形凸台法兰结构，是与对应阀体、轴承类回转元件或者管路法兰对接的核心配合面，环形面上均匀分布的多组螺栓过孔，按照等节圆直径排布，可保证对接时连接螺栓的预紧力均匀作用在密封配合面上，避免局部预紧力过大导致密封件压溃、或者预紧力不足出现流体渗漏的问题。凸台中心的大尺寸通孔，是流体介质或者运动部件的通行通道，孔径尺寸匹配对应通径的阀件流通要求，孔壁的加工精度可保证对接元件的同轴度，减少流体经过时的紊流损失，也能避免运动部件穿过时出现卡滞、偏磨的问题。

　　块体侧端面预留的小型工艺孔，可作为定位销孔、测压接口或者备用流体通道使用，在阀组调试阶段，可直接在该位置接入测压接头，实时监测通道内的介质压力，无需额外在管路上加装转接接头，减少管路泄漏点。从安装边界来看，方形主体的外轮廓尺寸决定了其在安装面板上的占用空间，四个边角的安装孔为沉孔设计，螺栓锁紧后头部不会突出块体表面，不会干涉相邻元件的安装排布，块体的厚度尺寸经过受力校核，可承受管路连接时的拉压载荷、阀件动作时的冲击载荷，长期运行不会出现连接面变形导致的密封失效问题。设计这类阀块结构时，首先要确认对接元件的配合尺寸，包括法兰对接面的节圆直径、通孔通径、螺栓孔规格与位置度要求，其次要核算安装空间的边界，保证块体装入后不会和周边的管路、其他阀件产生运动干涉，同时还要考虑流体通道的流道设计，尽量减少流道的直角转弯，降低介质流动时的压力损失。在实际选型应用中，这类结构可根据使用场景调整材质，普通液压系统场景可采用45号钢表面发黑处理，腐蚀介质场景可采用304不锈钢材质，食品医药行业应用时还可做表面抛光处理满足卫生级要求。

　　安装过程中，需要先将块体通过四个边角的固定孔预装在安装面板上，调整位置保证中心通孔与管路、对接元件的同轴度后再锁紧固定螺栓，随后将对接阀件通过环形法兰面的螺栓孔固定在块体上，配合对应规格的O型密封圈或者金属密封垫实现端面密封，最后可根据调试需求在侧端工艺孔上安装测压、排气或者堵头元件。这类集成式阀块基座相比传统的管路散接方式，可大幅减少管路接头的使用数量，降低系统的泄漏风险，同时缩短流体通道的长度，提升系统的响应速度，在紧凑型液压站、集成式气动控制箱、小型工艺设备的阀组布局中应用十分广泛。结构设计时还需注意块体的边角做小尺寸倒角处理，避免安装过程中锐边划伤操作人员、损坏密封件，所有安装孔的位置度公差控制在合理范围内，保证对接时无需强行铰孔即可顺利装配，降低现场安装的施工难度。
