带蓝色防滑纹理的便携饮用塑料水瓶结构

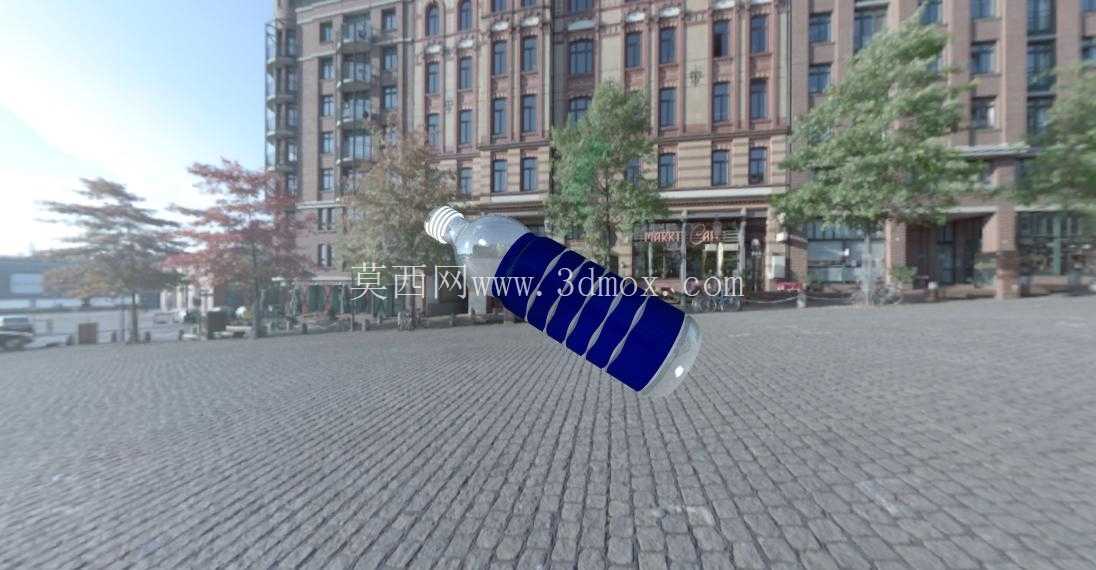

　　日常流通的瓶装饮用水容器，在快消品灌装、终端零售、户外携带场景中都有极高的覆盖度，这款瓶体结构的设计，首先围绕灌装生产线的适配逻辑展开，瓶身整体采用回转体基础构型，能够兼容现有旋转式灌装机的卡瓶工位、旋盖头定位公差，不需要对现有量产灌装线做额外的工装改造，就能直接适配每分钟数百瓶的高速灌装节拍。瓶身中段的蓝色防滑纹理区域，不是单纯的装饰性设计，每一道凹陷的筋条深度都控制在1.2毫米，既能够在消费者单手握持时增加接触面的摩擦力，避免瓶身沾附冷凝水时出现打滑脱手的情况，同时筋条的排布方向顺着瓶身脱模角度设置，在注塑吹塑成型过程中不会出现倒扣结构，能够简化模具的抽芯结构，降低量产时的模具加工成本与成型不良率。

　　瓶口采用标准的PCO1881螺纹规格，能够通用市面上绝大多数的瓶装水旋盖、便携运动瓶盖，甚至是常见的瓶装水外接吸管配件，不需要单独开模制作配套瓶盖，大幅降低了包材的配套采购成本。瓶底的五瓣式凹陷结构，是针对PET材质吹塑成型的收缩特性做的补偿设计，能够避免瓶体灌装后因为内压变化、温度变化出现底部凸起，导致瓶身无法在平面上稳定直立放置的问题，同时底部的加强筋结构，能够让整箱堆码时的承重能力提升30%以上，满足仓储物流环节多层堆码的强度要求，不会因为上层箱体的压力出现瓶身变形、漏液的情况。

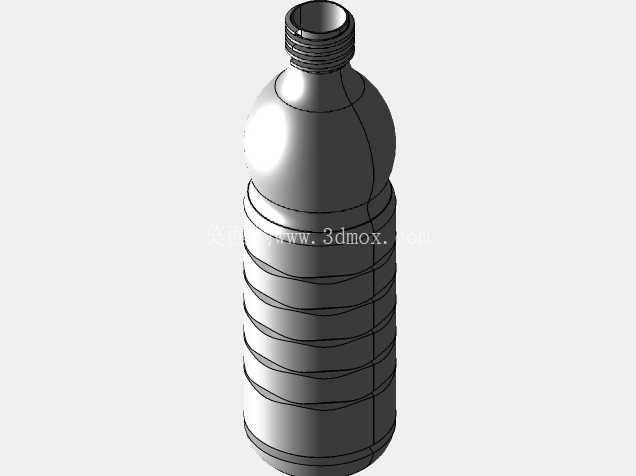

　　从结构建模的逻辑来看，整个瓶体先绘制中心回转的基础曲面，再对防滑纹理区域做阵列切除，螺纹部分采用螺旋扫描的方式生成标准牙型，所有的过渡圆角都做了R0.5以上的圆滑处理，避免应力集中在灌装承压时出现开裂。瓶身的壁厚分布遵循吹塑工艺的成型规律，瓶口部分壁厚控制在1.8毫米，保证旋盖时的结构强度不会出现滑牙，瓶身主体壁厚控制在0.3毫米，在满足结构强度的前提下尽可能减少原材料的用量，降低单瓶的包材成本，瓶底部分壁厚适当加厚到0.5毫米，承受堆码与放置时的冲击载荷。

　　在实际的终端使用场景中，这款瓶体的握持直径控制在66毫米，刚好适配成年人单手握持的手掌开合范围，瓶身总高度控制在230毫米，能够兼容常规的汽车杯架、背包侧袋的尺寸边界，不管是车载放置还是户外出行携带都有较好的适配性。瓶口的螺纹收尾处做了防错位的定位缺口，旋盖时能够让瓶盖的防盗环精准卡在瓶口的锁扣位置，消费者开启时能够清晰看到防盗环断裂的痕迹，起到包装防伪、判断是否被开启的作用。瓶身的标签粘贴区域做了0.1毫米的微凹陷处理，贴标时标签能够精准定位在凹陷区域内，不会因为输送过程中的摩擦出现标签移位、翘边的情况，同时凹陷区域的表面粗糙度控制在Ra0.8，能够让不干胶标签的粘贴强度达到最佳状态，避免运输过程中标签脱落。从结构验证的角度，建模完成后可以通过有限元仿真模拟灌装时的内压载荷、堆码时的垂直载荷、跌落时的冲击载荷，提前验证各个结构区域的强度是否满足要求，不需要反复开模试错就能优化壁厚分布与筋条位置，缩短产品从设计到量产的开发周期。
