简易往复式蒸汽机教学演示结构

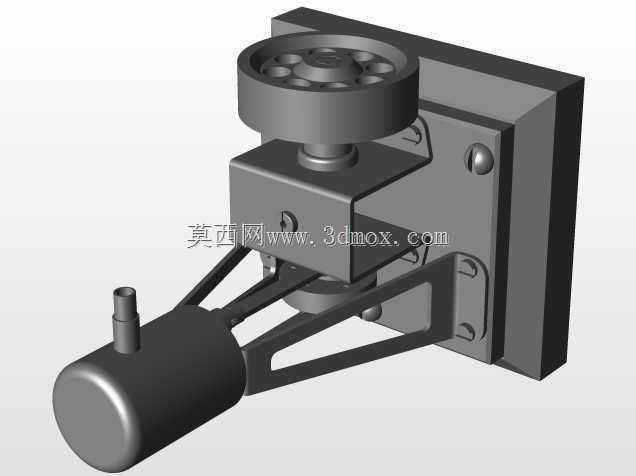

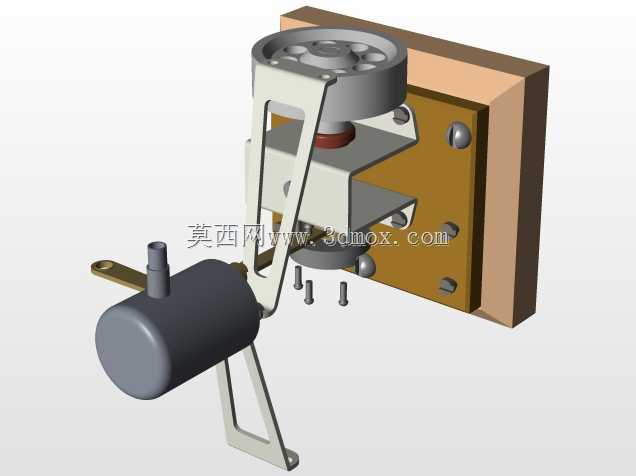

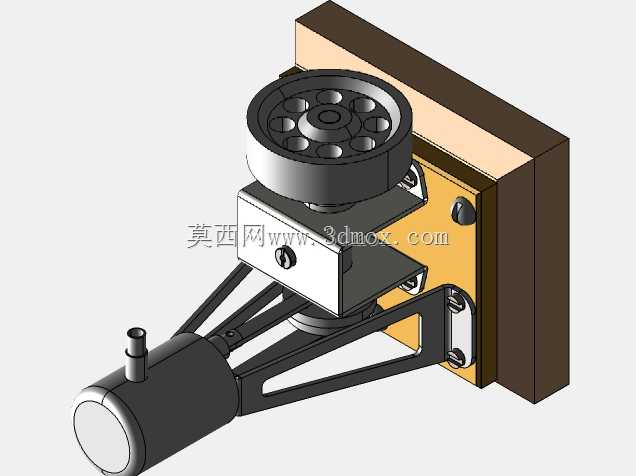

　　这套蒸汽机结构的建模，最初是面向职业院校热能动力、机械基础课程的演示教具需求做的，日常也会出现在工业科普展项、青少年科创实践的结构展示环节，用来直观呈现热能向机械能转换的核心逻辑，比平面原理图的认知效率高很多。整个结构没有做冗余的装饰性设计，所有外露部件都对应真实蒸汽机的核心功能单元，拆解后能清晰看到能量转换的完整路径：锅炉侧产生的蒸汽通过配气机构进入气缸，推动活塞做直线往复运动，再通过曲柄连杆机构把直线运动转化为飞轮的旋转运动，整套传动链路没有多余的传动副，运动过程中的卡滞风险被降到最低，就算是3D打印制作的实物教具，也能在低压蒸汽驱动下顺畅运转。

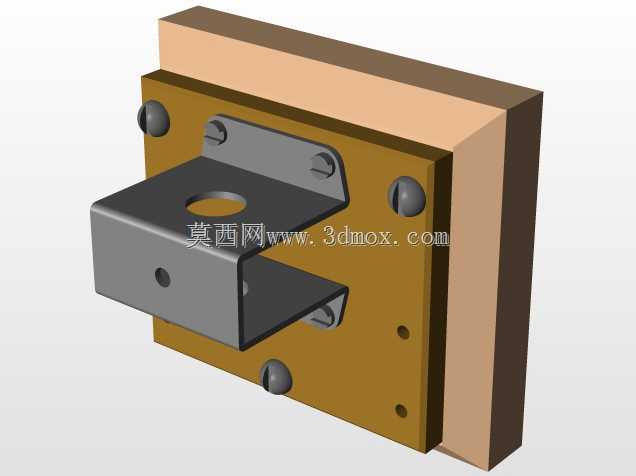

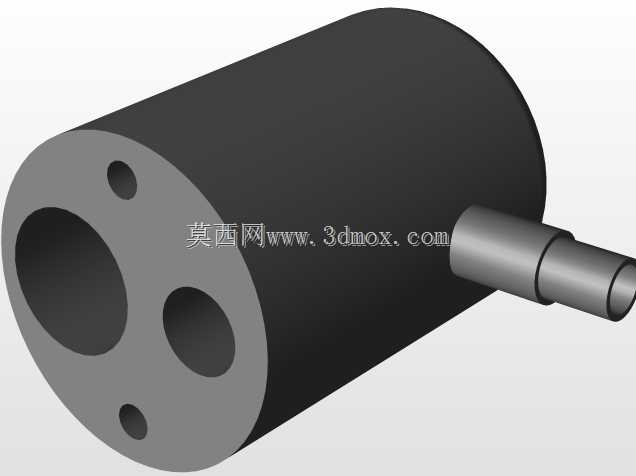

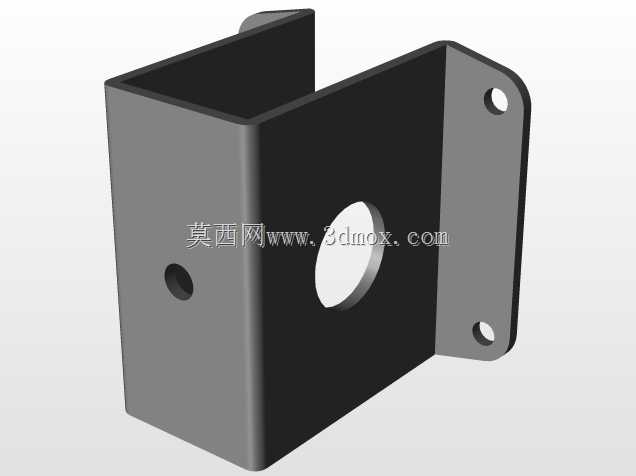

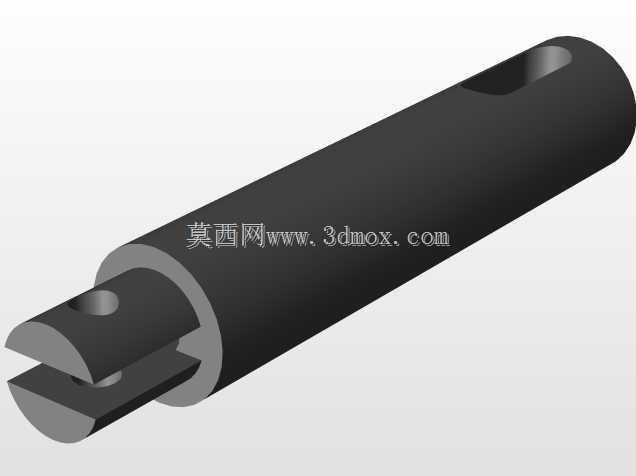

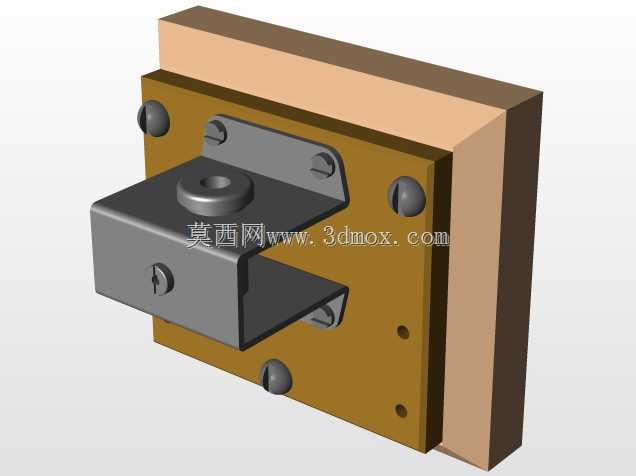

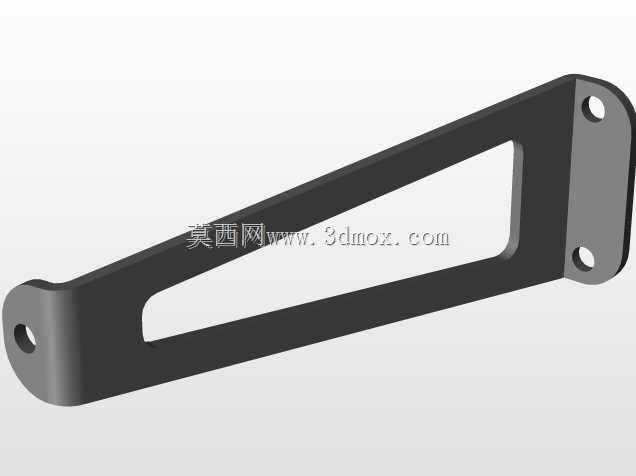

　　做结构设计的时候，首先卡的是安装边界的适配性，整体外轮廓控制在220mm×150mm×180mm的范围内，底座预留了4个M5的安装沉孔，孔位间距按照标准教具台的安装槽尺寸做了匹配，不管是固定在木质演示台还是铝型材实验架上，都不需要额外做转接板。气缸部分的内径设定为20mm，活塞行程35mm，这个参数组合是反复核算过的：既不会因为行程太小导致飞轮转动惯量不足出现死点卡滞，也不会因为气缸容积过大需要匹配大流量的蒸汽发生装置，日常教学用小型手持蒸汽发生器就能驱动，不会出现高温蒸汽过量带来的安全隐患。

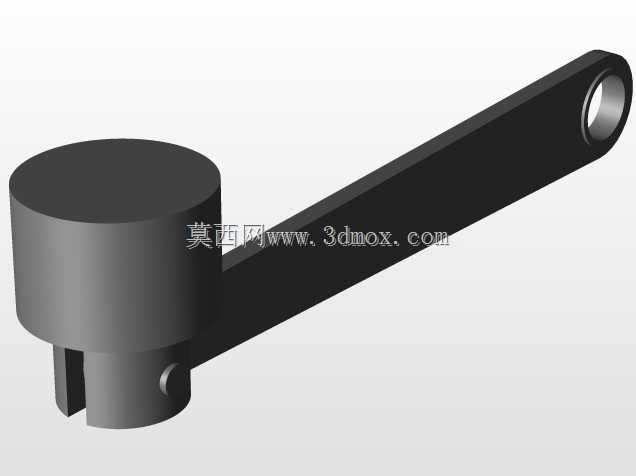

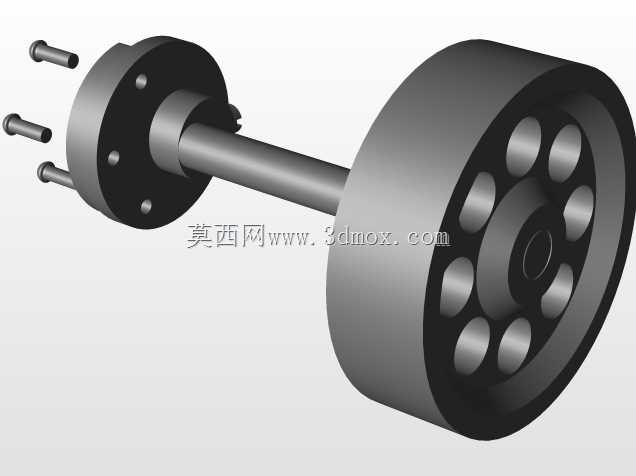

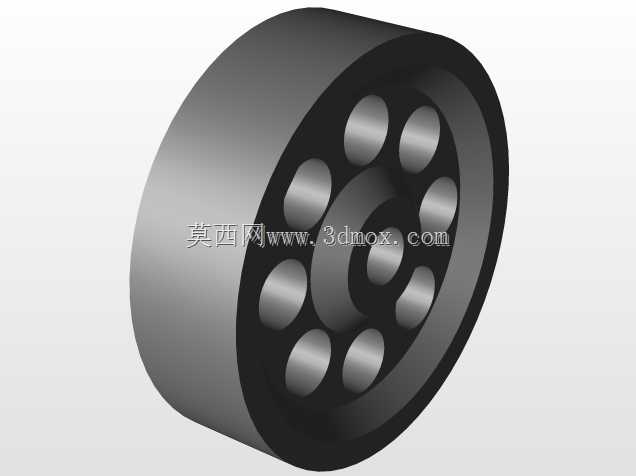

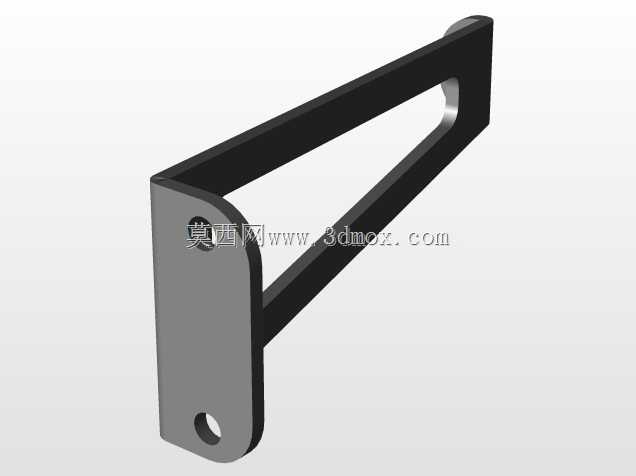

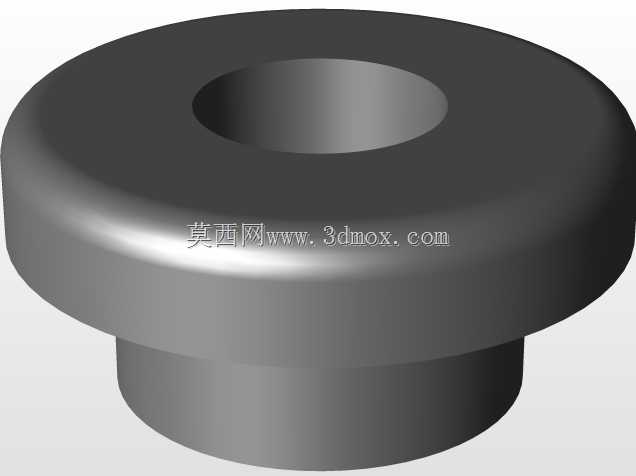

　　配气机构的滑阀配合间隙留了0.1mm的公差带，建模的时候特意把滑阀的配合面做了拔模斜度处理，就算是用FDM工艺3D打印制作，也不会因为层纹导致配合卡滞，不需要二次打磨就能装配。曲柄连杆的连接位置做了铜套镶嵌的预留槽，长期往复运转的时候不会因为塑料件磨损出现旷量，飞轮的直径设定为80mm，轮缘部分做了加厚处理，靠自身的转动惯量就能平稳越过活塞运动的上下死点，不需要额外加配重块。很多人做蒸汽机演示模型容易忽略管路的走向布局，这套结构把进气管、排气管的走向都沿着底座的加强筋位置排布，管路转弯处全部做了圆角过渡，既减少了蒸汽流动的阻力，也避免了管路突出结构外被磕碰损坏。

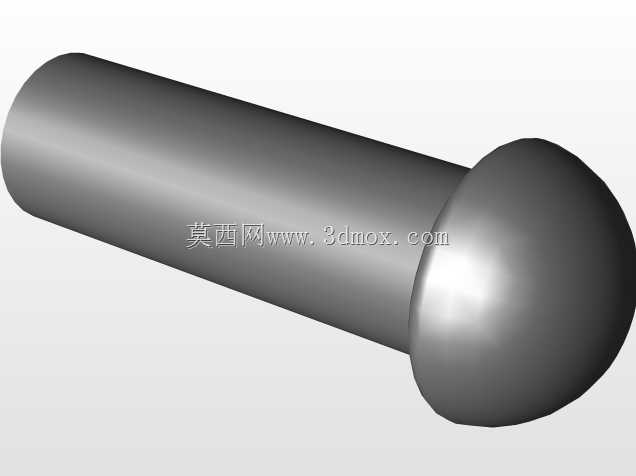

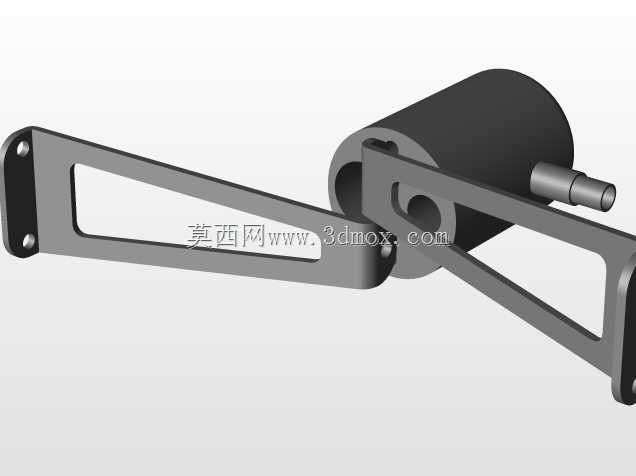

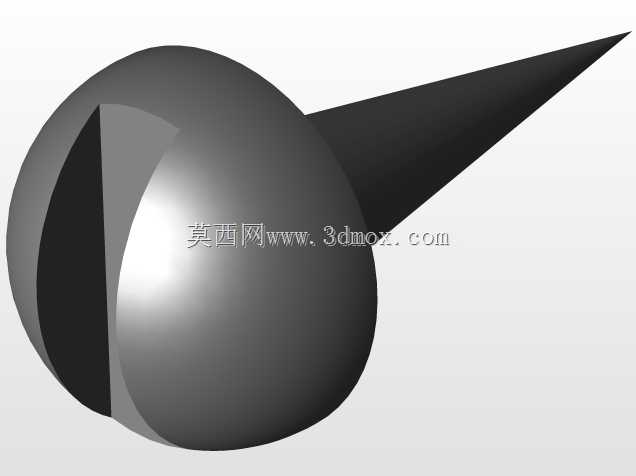

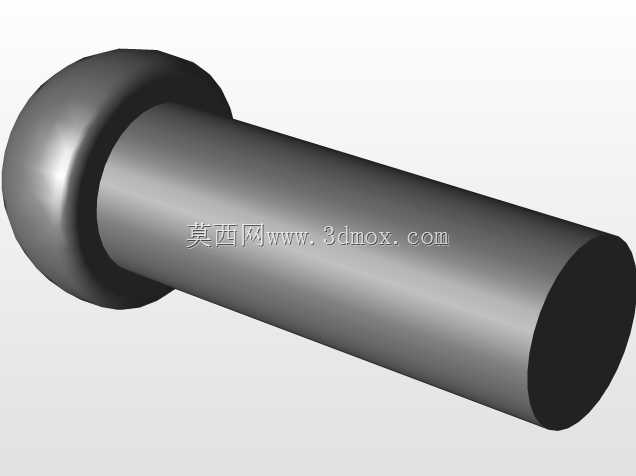

　　气缸和底座的连接采用了快拆式的定位销结构，上课演示的时候可以快速拆下气缸，直接观察活塞的运动状态，不需要拧动多个螺丝，拆装过程不会破坏密封面。考虑到教学场景下经常需要手动盘车演示运动过程，飞轮的边缘做了滚花结构的防滑处理，手动转动的时候不会打滑，也不会因为边缘太锋利划伤手。整个结构的受力部件都做了加强筋处理，比如连杆的截面采用了工字型设计，在保证强度的前提下尽可能降低整体重量，不会因为运动部件太重导致驱动阻力过大。配气机构的正时位置是建模的时候反复校准过的，活塞到达上止点的时候滑阀刚好打开进气口，到达下止点的时候刚好切换到排气口，不会出现配气正时错乱导致的动力不足问题。底座的底部预留了储水盘的安装槽，演示过程中冷凝产生的废水会直接流入储水盘，不会流到演示台面上造成污染。所有运动部件的连接销轴都做了防脱卡槽设计，装配的时候用卡簧固定就行，不需要打胶，后期维护更换零件的时候拆解很方便。
