减压阀配套支撑滚轮支座结构设计

　　该支撑滚轮支座多用于工业管路调压工位，配套减压阀组件布设，在流体输送管线、车间工艺阀组、液压动力站的阀件安装段承担滚轮承载与侧向限位作用。现场布设时，阀组长年伴随管路热胀冷缩产生微量位移，支座内置的滚轮接触面可承接阀件自重，同时抵消管线轴向窜动带来的附加应力，避免阀体连接法兰长期受偏载出现密封面渗漏。

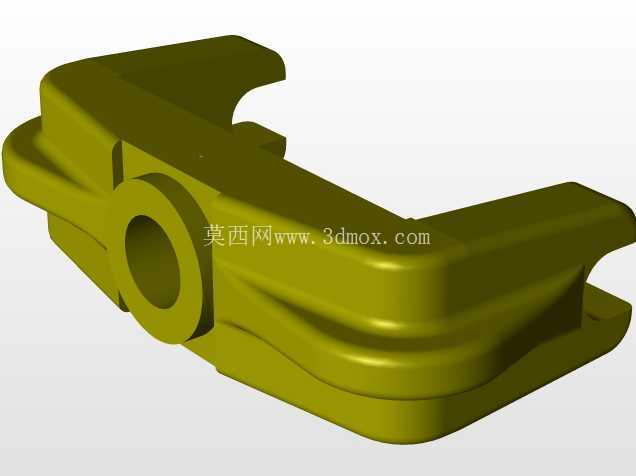

　　从结构形态看，主体采用厚壁圆筒作为核心承载基体，筒体中心开设贯通同轴孔，孔道可穿装滚轮销轴或者固定导向轴，筒体侧壁延伸出带卡位的凸台结构，凸台预留的贴合面可直接卡接在减压阀侧部的安装卡槽内，无需额外焊接支架即可完成初定位。圆筒外壁做整面机加工处理，圆柱度公差控制在IT8级区间，保证销轴穿入后滚轮转动无卡滞，侧壁凸台与筒体衔接处做圆角过渡，消除应力集中隐患，承压工况下不会在衔接根部出现裂纹。

　　设计阶段优先考虑安装边界约束：常规阀组侧边预留的安装空间狭窄，圆筒外径控制在适配窄间隙的尺寸区间，轴向长度匹配减压阀侧部安装座的宽度，凸台外伸尺寸不超出阀体外侧轮廓，不会和相邻管路、压力表接头产生运动干涉。中心通孔的孔径按照标准滚轮销轴系列选配，孔口两端做倒角导向，现场装配时销轴可快速穿入，无需反复对位修磨。筒体顶部预留的小平面可作为加工基准面，铣削加工时一次装夹即可完成外圆、内孔、侧凸台的多工序加工，减少二次装夹带来的形位公差偏差。

　　实际工况里，该支座既可以作为滚轮承载件，让阀件随管路位移时沿轴向小幅滑动，也可作为固定支撑垫块，锁紧销轴后将阀体侧部完全定位，适配不同管路补偿量的设计需求。构件整体受力路径清晰：阀体侧部的载荷先传递到侧壁凸台，再均匀扩散到整个厚壁圆筒，最终通过中心销轴将载荷传导至底部安装基础，没有薄弱的受力悬臂段，长期承压下形变量极小。建模过程中所有配合面均保留合理机加工余量，装配间隙符合阀组辅件的通用设计规范，可直接对接同系列减压阀的安装接口，也可经过参数微调适配不同通径的调压阀组支撑需求。
