间歇传动用槽轮式日内瓦机构结构设计

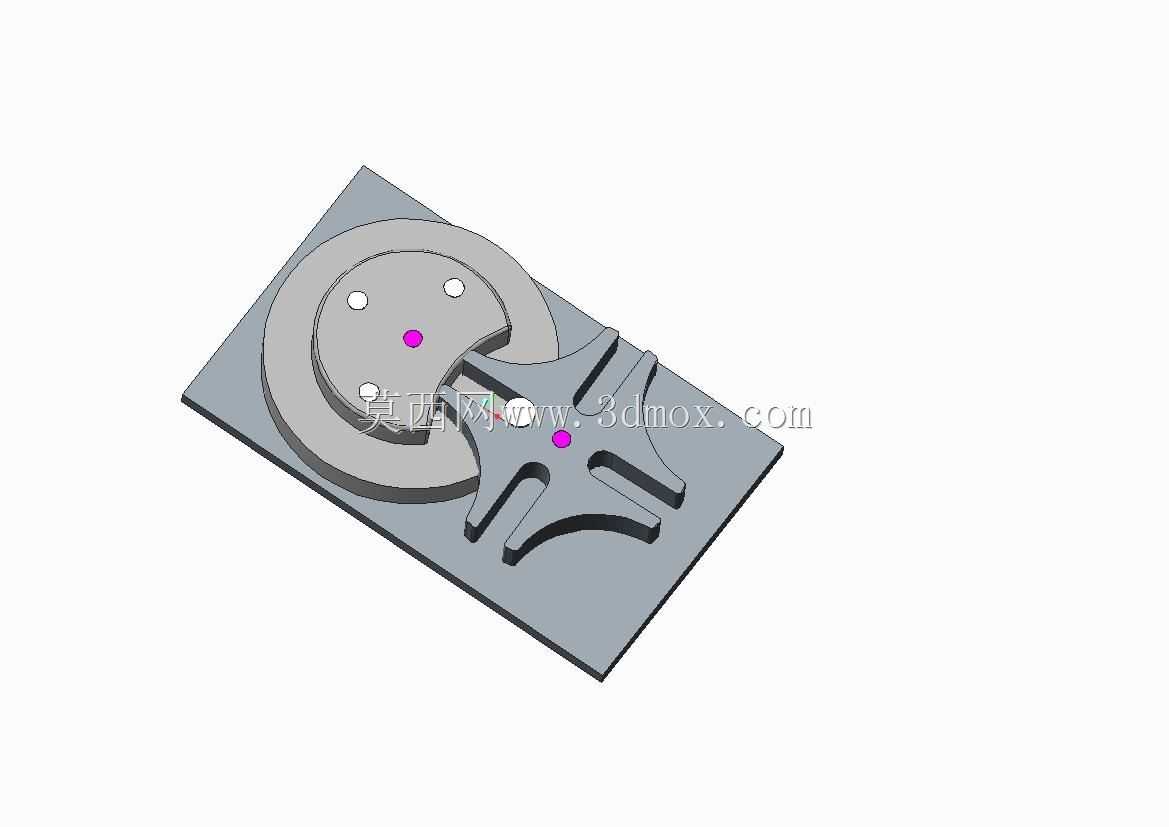

　　在自动化生产线的工位转位、多工位加工设备的分度送料、包装机械的间歇送料、电影放映机的胶片输片等场景中，间歇运动机构是实现周期性动停切换的核心传动部件，日内瓦机构也就是常说的槽轮机构，是这类应用里结构最简洁、传动效率最高、动停比固定的经典结构形式。这套槽轮式日内瓦机构采用外啮合平行轴布局，核心构件包含主动拨盘、带径向槽的从动槽轮以及安装承载基板，主动拨盘上的圆柱销在随主轴做连续回转运动时，会在特定角度区间嵌入槽轮的径向槽内，带动槽轮完成固定角度的转位，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会与主动拨盘上的外凸锁止弧完全贴合，将槽轮精准锁止在固定工位位置，不会出现惯性滑移或者工位偏移的问题。

　　从实际使用的工况适配性来看，这套机构的动停比设计为1:3，也就是主动轴每完成一整周360度的连续回转，从动槽轮仅完成90度的单次转位动作，剩余270度的回转区间内槽轮保持完全静止，这种固定动停比的特性非常适配四工位的自动化加工场景，比如转盘式装配工位、多工位检测设备的转台驱动，不需要额外添加位置传感器或者制动结构，仅靠机械结构本身就能实现精准的分度定位，定位重复精度可以控制在0.1度以内，完全满足常规轻工装配、包装送料的工位定位要求。在结构设计的细节处理上，主动拨盘的锁止弧采用了与槽轮锁止弧等半径的同心圆弧设计，锁止配合面的间隙控制在0.02-0.05mm之间，既不会因为间隙过大导致锁止阶段槽轮出现窜动，也不会因为间隙过小出现运转卡滞、磨损加剧的问题；拨盘上的圆柱销采用了可拆卸的台阶式设计，销体与拨盘安装孔采用H7/h6的间隙配合，端部用紧定螺钉锁止，长时间运转出现磨损后可以直接更换圆柱销，不需要整体更换主动拨盘，大幅降低了后期维护的成本与停机时间。

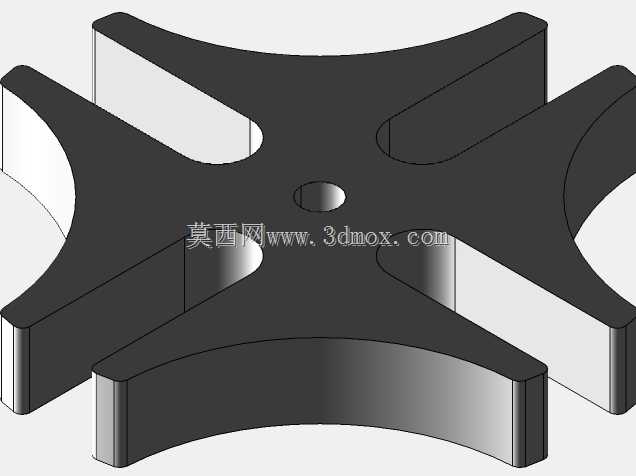

　　从动槽轮的径向槽采用了等角度均布的设计，四个径向槽的中心夹角严格控制在90度±0.02度，槽的侧壁做了1×45度的导入倒角，方便圆柱销在进入径向槽时平滑切入，避免刚接触时出现刚性冲击；槽轮的中心安装孔设计有标准键槽，可直接与输出转台的主轴通过平键连接，不需要额外设计转接法兰，减少了传动链的累积误差。安装基板采用了平整的板式结构，两个轴系的安装孔中心距按照传动啮合参数做了严格的公差约束，孔位的位置度公差控制在0.03mm以内，保证主动轴与从动轴的平行度符合传动要求，避免因为轴系偏斜导致圆柱销与槽壁出现偏磨、运转阻力增大的问题；基板的四个边角设计有沉头安装孔，可以直接通过内六角螺栓固定在设备的安装机架上，安装基准面做了铣平处理，平面度公差不超过0.02mm，保证机构安装后运转平稳无振动。从安装边界的尺寸适配来看，这套机构的整体安装轮廓为矩形板式结构，厚度方向的尺寸紧凑，不需要占用过大的设备内部安装空间，输入轴与输出轴的中心高保持一致，可直接与标准的传动轴承座配合安装，适配常规的步进电机、减速电机直连驱动，不需要额外添加换向传动结构；在转速适配方面，这套结构适合主动轴转速在10-60rpm的中低速间歇传动场景，转速过高会导致圆柱销切入径向槽时的冲击增大，加剧构件磨损，因此设计时在槽轮的径向槽入口处做了微幅的修型处理，降低切入瞬间的刚性冲击，延长机构的整体使用寿命。

　　不同于棘轮机构存在的回退间隙、凸轮间歇机构结构复杂加工成本高的问题，这套日内瓦机构的所有构件均为规则的回转类与板类零件，常规的铣削、线切割加工即可满足精度要求，加工成本低，装配调试难度小，不需要复杂的相位调整，只要按照轴孔配合关系完成装配即可实现稳定的间歇传动效果，在中小负载的间歇分度场景中具备极高的应用性价比。在实际选型适配时，需要根据工位的转位角度选择对应槽数的槽轮结构，这套四槽结构对应90度的单次转位，如果需要60度的单次转位可更换为六槽结构，主动拨盘的圆柱销数量也可以根据动停比的需求做调整，单圆柱销结构对应主动轴转一圈槽轮转位一次，双圆柱销结构则可以实现主动轴转一圈槽轮完成两次转位，适配不同节拍的生产需求。锁止弧的配合长度也经过了优化设计，既保证锁止阶段的定位可靠性，又不会因为弧长过长导致圆柱销脱离槽体时出现运动干涉，整个运动过程中圆柱销的运动轨迹与径向槽的中心线完全重合，传动过程中无额外的侧向分力，轴系的受力状态均匀，轴承的使用寿命更长。
