T207带滑块座外球面轴承结构设计

　　在轻工输送线、食品加工设备、小型农机的张紧传动工位中，这类带滑块座的外球面轴承是极为常见的支承部件，T207型号对应的滑块座轴承，核心作用是为旋转轴提供可调节位置的径向支承，同时适配安装过程中的轴系对中微调需求，解决长距离传动中皮带、链条张紧度调整的痛点。不同于固定式轴承座的安装逻辑，这款滑块座轴承的座体两侧设计有平行的导向滑槽，安装时可将座体嵌入设备机架的对应导轨槽内，通过端部的调节螺栓推动整个轴承组件沿滑槽方向平移，无需拆卸轴承与轴的连接即可完成传动件张紧度调整，大幅降低设备运维的调整工作量。

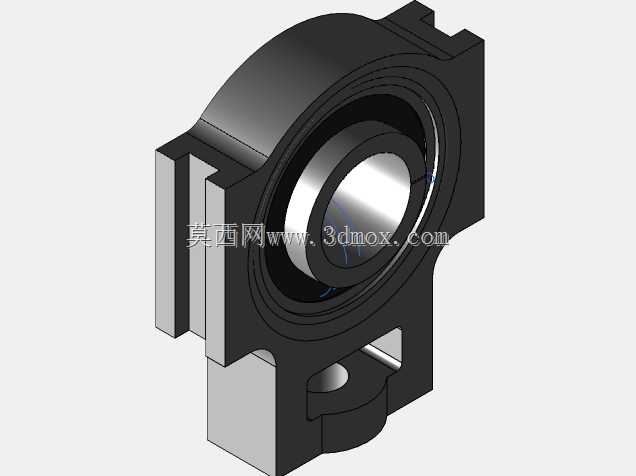

　　从结构设计来看，整个组件分为外球面球轴承本体与冲压/铸造滑块座两部分，轴承内孔为常规圆柱孔设计，配合顶丝结构实现与转轴的锁紧固定，轴承外圈的外球面与座体的内凹球面配合，具备一定的自动调心能力，可补偿轴加工或安装过程中产生的小角度偏斜，避免轴承因轴系不对中产生额外附加载荷，延长轴承实际使用寿命。座体的结构设计充分考虑了安装边界的适配性，整体为方块式带滑槽结构，两侧滑槽的宽度、槽深尺寸匹配常规轻型输送设备的机架安装导轨规格，座体中部的轴承安装孔与轴承外圈采用过渡配合，保证轴承在座体内不会出现径向窜动，同时座体上下的限位结构可限制轴承外圈在座体内的周向转动，确保传动过程中轴承外圈固定，仅内圈随轴转动。在实际应用场景中，这类轴承常被用在皮带输送机的从动辊两端、小型链传动设备的张紧轮支承、农业脱粒设备的辊轴支承等工位，这类工位普遍存在安装定位精度有限、运行中存在一定振动、需要定期调整传动张紧度的特点，T207滑块座轴承的结构特性刚好匹配这类工况需求：可滑动的座体解决张紧调整问题，外球面调心结构补偿安装误差，内置的球轴承结构可承受中等径向载荷与少量轴向载荷，满足轻型传动设备的载荷需求。

　　设计建模过程中，需要重点关注几个关键尺寸的匹配：一是滑块座两侧滑槽的平行度公差，若平行度超差会导致座体滑动卡滞，无法顺畅调整张紧位置；二是座体内球面与轴承外球面的配合公差，间隙过大会导致轴承运行中出现晃动，间隙过小则会丧失调心能力，甚至导致轴承外圈在座体内卡死；三是轴承内圈顶丝孔的位置精度，需保证顶丝锁紧时可牢固抵在转轴的键槽或平面上，避免运行过程中轴与内圈出现相对转动导致轴磨损。从安装边界来看，这款轴承的轴向安装尺寸紧凑，座体的厚度方向尺寸小于同载荷等级的立式带座轴承，适合安装空间较为局促的侧面安装工位，座体端部的调节螺栓安装孔为标准规格，可适配常规的M8或M10调节螺栓，无需额外定制连接件。

　　在建模细节处理上，轴承内部的滚动体、保持架结构按照实际轴承的标准尺寸构建，座体的倒角、铸造圆角都按照实际加工工艺要求设计，避免出现工艺无法实现的尖锐棱角，滑槽的表面粗糙度要求在建模时也做了对应标注参考，保证滑动面的顺畅度。这类带滑块座的外球面轴承属于标准化的通用传动部件，但不同厂家生产的滑块座在滑槽尺寸、安装孔位上会存在细微差异，建模时严格按照T207型号的行业通用尺寸构建，可直接用于设备设计时的选型装配模拟，提前验证安装空间是否存在干涉，调节行程是否满足张紧需求，避免实际加工装配时出现尺寸不匹配的问题。在设备维护场景中，这类轴承的更换也较为便捷，只需松开调节螺栓与座体压块，即可将整个轴承组件从滑槽中抽出，无需拆卸轴上的其他传动部件，相比固定式轴承座可大幅缩短停机维护时间，这也是其在轻型自动化输送设备中被广泛应用的重要原因。
