发动机气缸配气凸轮从动传动结构

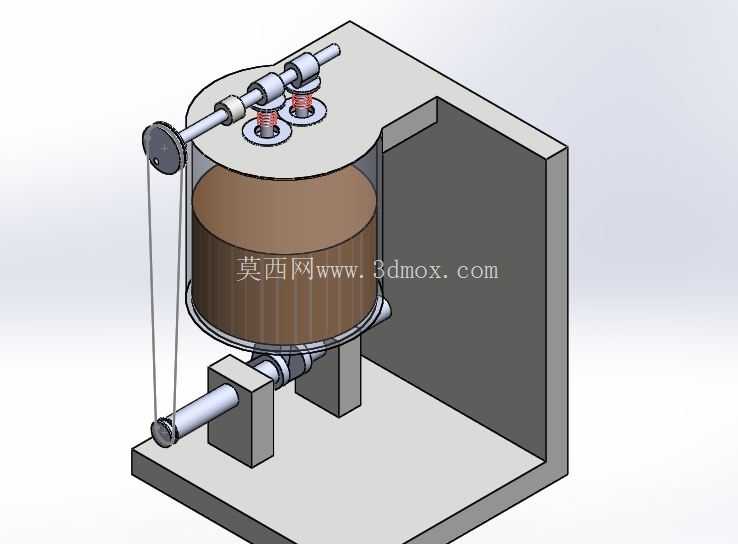

　　这套凸轮从动机构是内燃机配气系统的核心执行单元，主要应用在往复式活塞发动机的气缸顶部配气环节，负责按照发动机既定的工作循环时序，精准控制进排气门的开启与关闭行程，保证气缸在进气冲程可以吸入充足的可燃混合气，排气冲程可以彻底排出燃烧后的废气，同时在压缩与做功冲程保持气门的可靠密封，维持气缸内的工作压力。从结构布局来看，整套机构采用下置凸轮轴搭配顶置气门的布置形式，凸轮轴布置在气缸体下部位置，通过齿轮传动与曲轴输出端连接，传动比严格保持2:1，匹配四冲程发动机每两转完成一个完整工作循环的时序要求，凸轮轴转动时，型面推动从动挺柱沿垂直方向做往复直线运动，挺柱上端连接推杆，将运动传递到气缸顶部的摇臂组件，摇臂以固定枢轴为支点，撬动气门杆克服气门弹簧的预紧力向下运动，完成气门开启动作，当凸轮型面的升程段转过从动件接触位置后，气门弹簧释放弹力推动气门回位，贴合气门座圈完成密封。

　　设计过程中首先要匹配发动机的额定转速区间确定凸轮型线，升程段的曲线过渡需要保证从动件的运动加速度连续无突变，避免机构运行过程中出现刚性冲击，减少接触面的磨损与振动噪音，基圆段的尺寸需要保证气门完全关闭时留有足够的密封余量，同时预留合理的气门间隙，补偿机构在高温工作环境下的热膨胀量，防止热态下气门关闭不严导致气缸压力泄漏。安装边界方面，整套机构的凸轮轴支撑座需要与气缸体的铸造安装面精准贴合，同轴度公差控制在0.02mm以内，避免凸轮轴转动时出现卡滞；顶部的气门弹簧座定位台阶与气缸盖的安装孔同轴度公差不超过0.03mm，保证气门往复运动时不会出现偏磨；摇臂枢轴的安装平面需要与凸轮轴轴线保持平行，平行度公差控制在0.05mm/m范围内，确保两侧气门的升程误差在允许范围内。

　　从功能特性来看，这套结构的传动路径清晰，零件加工工艺性好，凸轮轴与挺柱的接触副采用飞溅润滑方式，依靠发动机运转时曲轴搅动的机油完成润滑与散热，不需要额外设置润滑管路；气门弹簧采用双弹簧嵌套设计，内外弹簧旋向相反，既可以避免弹簧工作时发生共振，也能在单根弹簧断裂时防止气门掉入气缸造成严重的机械故障。实际应用中，这类凸轮从动结构广泛应用在小排量单缸或多缸汽油机、柴油机上，结构可靠性高，维护成本低，能够适应发动机舱内高温、高振动的工作环境，在额定转速范围内可以长期稳定运行，精准控制配气相位，保证发动机的动力输出效率与燃油经济性。

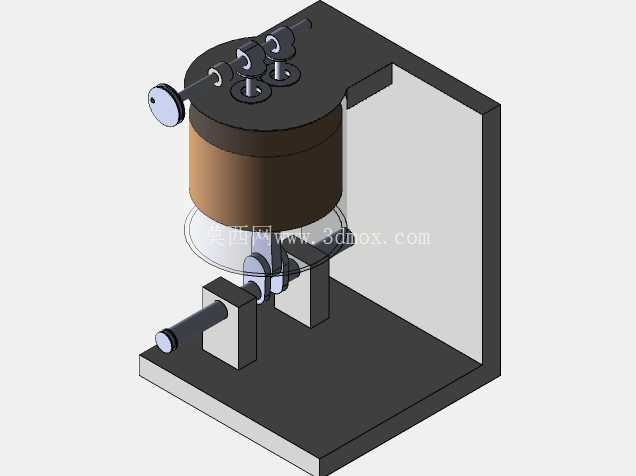

　　建模过程中对各个运动副的配合间隙做了还原，凸轮与挺柱的接触设置为相切配合，推杆两端分别与挺柱、摇臂设置为球面接触配合，摇臂与枢轴设置为转动配合，气门与气门导管设置为滑动配合，弹簧部分设置为柔性压缩仿真，可以直观演示机构在一个完整工作循环内的运动过程，验证凸轮型线的升程是否符合设计要求，检查各个运动部件在全行程内是否存在干涉，比如气门最大升程时是否会与活塞顶面发生碰撞，摇臂摆动过程中是否会与气缸盖的其他结构产生剐蹭，为后续的零件加工与整机装配提供直观的结构参考。
