圆柱固定螺钉式导螺杆传动机构

项目分类:阀门 发布时间:2025-10-12 ID:1085997
  • 圆柱固定螺钉式导螺杆传动机构
  • 圆柱固定螺钉式导螺杆传动机构
  • 圆柱固定螺钉式导螺杆传动机构
  • 圆柱固定螺钉式导螺杆传动机构
  • 圆柱固定螺钉式导螺杆传动机构
  • 圆柱固定螺钉式导螺杆传动机构
  • 圆柱固定螺钉式导螺杆传动机构
  • 圆柱固定螺钉式导螺杆传动机构
  • 圆柱固定螺钉式导螺杆传动机构
  • 圆柱固定螺钉式导螺杆传动机构
  • 圆柱固定螺钉式导螺杆传动机构

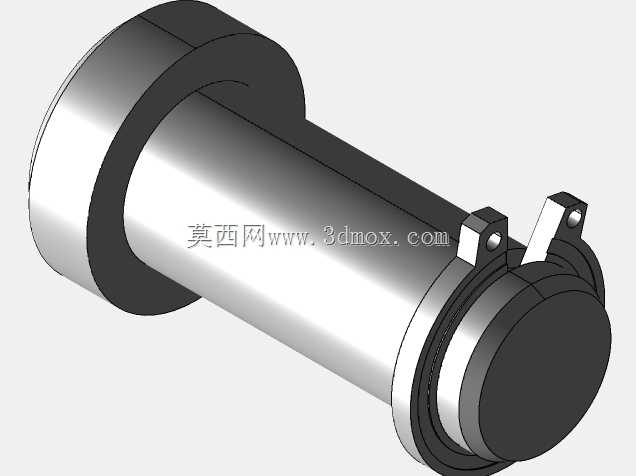

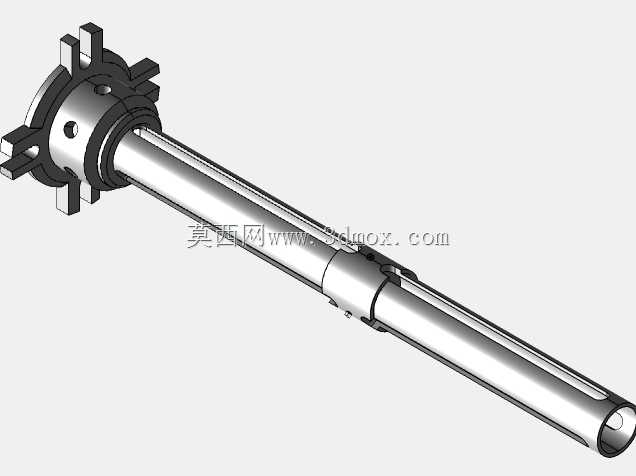

  和常规滑动摩擦的螺杆螺母传动不同,这套结构采用滚柱与螺纹直接接触的传动形式,将传统的滑动摩擦替换为滚动摩擦,传动过程中的摩擦阻力大幅降低,长时间往复动作下的磨损量也能控制在较低水平,有效提升了整套机构的传动效率,同时延长了易损件的更换周期,降低设备运维成本。在实际安装过程中,端部的法兰结构可以直接与驱动端的旋转输出部件连接,不需要额外设计复杂的转接工装,法兰上的安装孔位按照通用阀类驱动接口的尺寸规范设计,能够适配多数常规规格的阀块安装腔体,安装时只需要保证中心传动杆的轴线与阀杆运动轴线重合,即可避免运动过程中出现卡滞、偏磨的问题。这套传动结构的核心作用是完成旋转运动到直线运动的可靠转换,在阀类设备的开度调节场景中,这类结构的应用十分普遍,尤其是需要精准控制阀芯行程、保证调节线性度的工况下,导螺杆结构的传动刚性、行程可控性都能满足实际使用要求。从结构组成来看,整套机构包含中心传动杆、两端铰接支撑臂、上下贴合的弧形承载面板、端部连接法兰以及配套的铰接销轴组件,所有运动副的配合间隙都经过设计校核,避免传动过程中出现回程误差过大的问题。

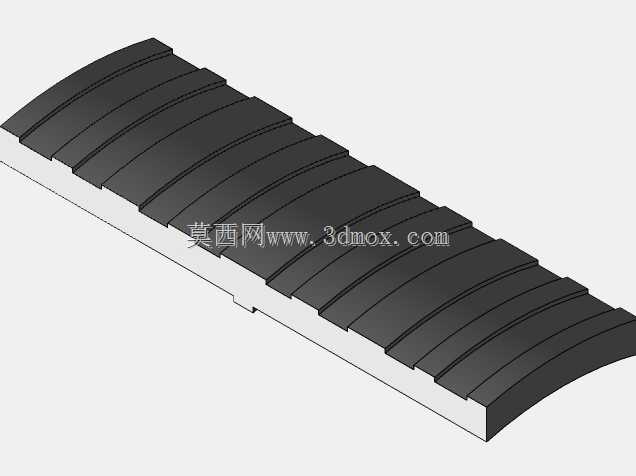

  整套机构的径向安装边界由两端支撑臂的最大展开尺寸决定,在设计选型时需要预留足够的径向活动空间,避免支撑臂摆动过程中与阀腔内壁或者周边管路部件发生干涉;轴向尺寸则可以根据实际需要的阀芯行程进行适配调整,中心螺杆的有效螺纹长度直接决定了直线运动的最大行程,设计时需要根据阀门的额定开度计算对应的螺纹长度,预留10%左右的行程余量,避免运动到极限位置时出现结构硬接触。上下两组弧形面板在结构中承担承载与导向的辅助作用,面板表面的防滑齿结构可以在与外部被驱动部件贴合时提供足够的摩擦力,避免传动过程中出现相对滑移,同时面板与支撑臂之间采用铰接连接,能够自适应一定范围内的安装角度偏差,降低对安装精度的苛刻要求。

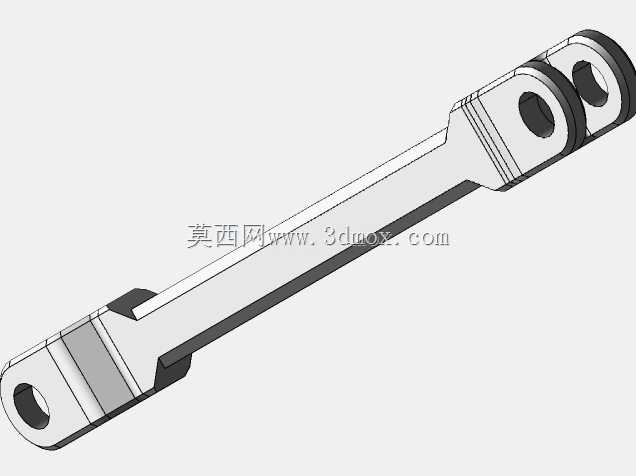

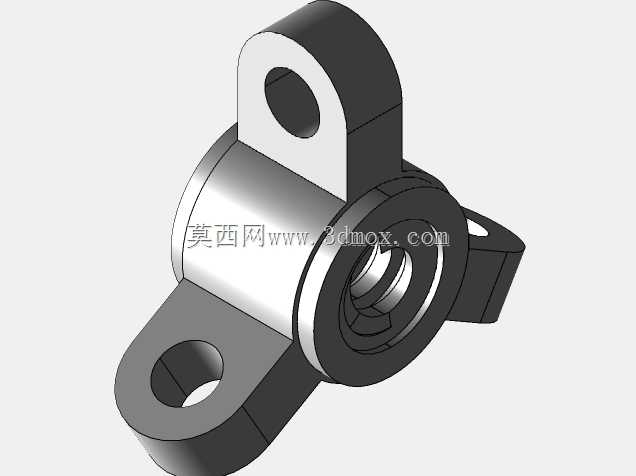

  支撑臂与中心杆之间的铰接点位置经过力学优化,在传动过程中可以将螺杆的轴向推力均匀分散到两侧的支撑结构上,避免局部应力集中导致的结构变形,所有铰接位置都设计有对应的润滑注油通道,日常运维时可以定期加注润滑脂,保证铰接副的转动灵活性,防止锈蚀卡滞。在功能特性上,这套传动结构具备反向自锁的特性,当旋转端停止输入扭矩后,直线端的负载不会带动螺杆反转,能够稳定保持在设定的开度位置,不需要额外增加锁止机构,简化了整套阀组的结构设计。在实际工况应用中,这类结构不仅可以用于工业管道阀门的开度调节,也可以适配在需要精准直线进给的小型工装夹具、仪器仪表调节机构上,传动过程平稳无冲击,行程控制精度可以满足多数中低压流体控制场景的使用要求。

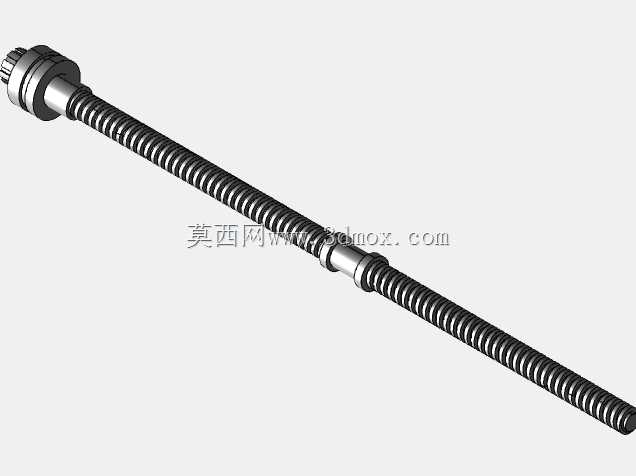

  设计过程中对螺杆的螺纹牙型进行了优化,采用大升角的传动螺纹,兼顾传动效率与结构强度,滚柱的轮廓与螺纹牙型完全匹配,接触应力分布均匀,不会出现局部应力过大导致的螺纹压溃问题。整套结构的所有零部件都采用模块化设计思路,易损的滚柱、销轴部件都可以单独拆卸更换,不需要整体报废整套机构,进一步降低了全生命周期的使用成本。在三维建模过程中,所有配合面的公差都按照机械设计手册的推荐值选取,间隙配合的位置预留了合理的装配余量,过盈配合的位置标注了对应的压装要求,能够直接指导后续的零件加工与装配作业。
