多工位转盘式阀块自动检测设备结构

　　这套多工位回转式检测结构，主要面向小型阀块类机加工零件的制程终检环节，适配五金加工车间、液压阀件生产线的批量检测场景，替代传统人工逐件通止规检测、目视检查的作业模式，解决人工检测效率低、漏检错检率高、检测数据无法追溯的痛点。设备核心采用八工位间歇转盘作为载具输送核心，转盘上均匀布置工件定位治具，每个治具适配对应规格阀块的外形定位基准，保证工件在各工位流转时位置重复精度满足检测要求，转盘下方配套间歇分割器驱动，工位切换时启停平稳无冲击，避免工件移位影响检测精度。

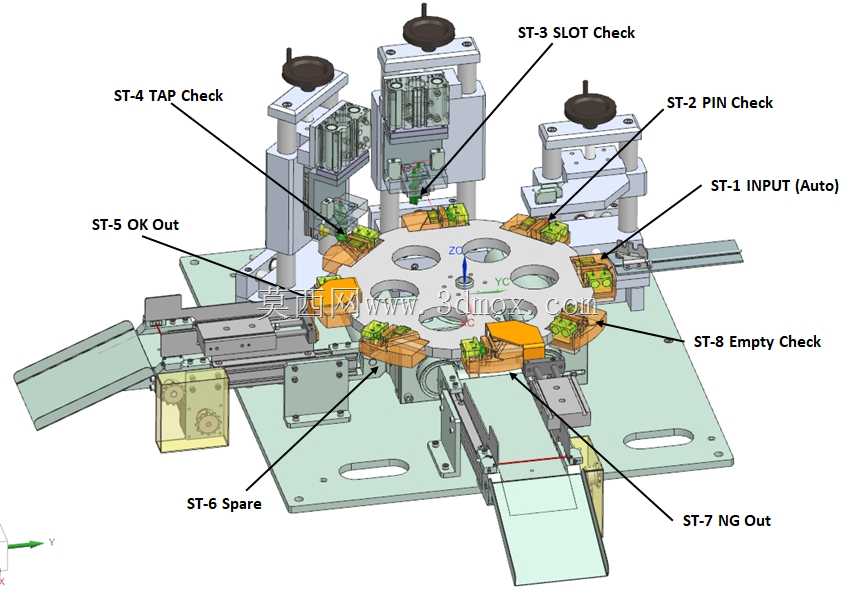

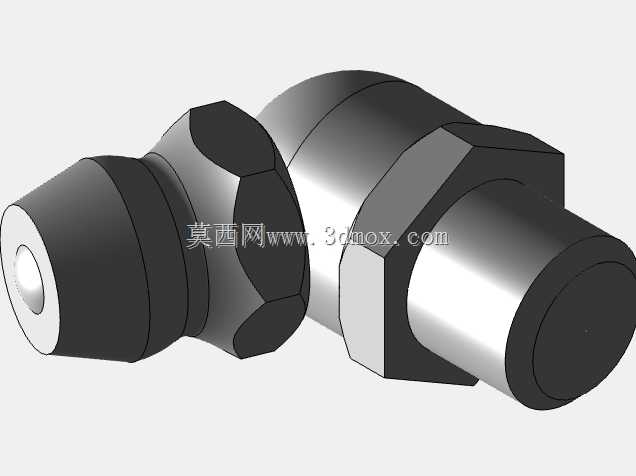

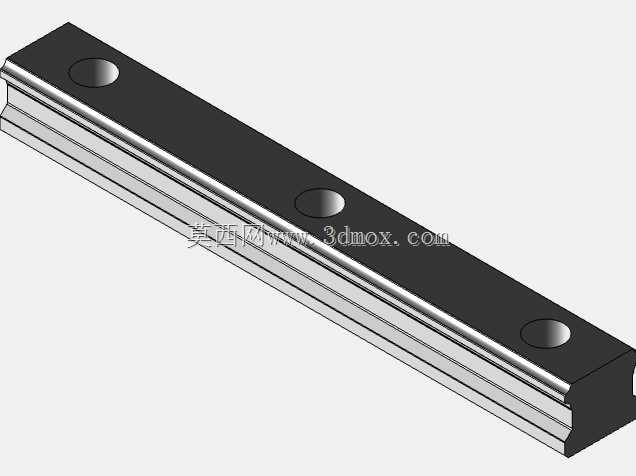

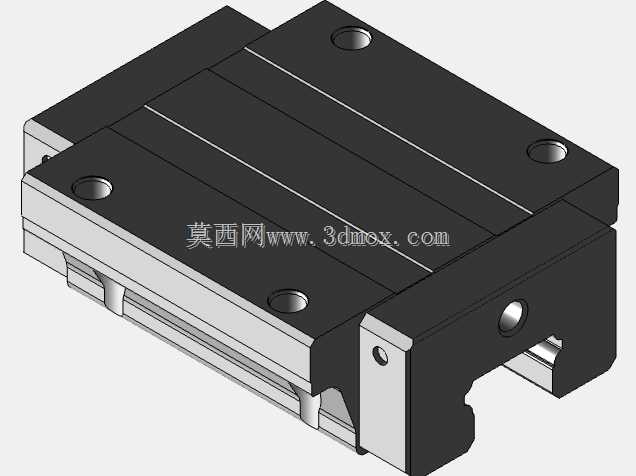

　　从工位功能排布来看，入料工位采用直振送料配合分料结构，将上游来料的阀块逐个推送至转盘治具内，无需人工手动上料；后续依次布置销孔位置度检测工位、槽位尺寸检测工位、螺纹孔通止检测工位，三个检测工位分别对应阀块加工过程中易出现不良的三类特征：销孔位置度偏差会导致后续阀块装配时无法对位，槽位尺寸超差会影响密封件安装精度，螺纹孔攻丝不良会导致装配时螺丝锁附失效，每个检测工位都采用独立的立式滑台搭载检测头，滑台采用线性导轨导向，气缸驱动下压，检测头根据检测特征定制，销孔检测采用适配直径的检测销，槽位检测采用仿形测头，螺纹检测采用微型扭力式通止规，检测过程中测头到位信号、扭力信号接入控制逻辑，自动判定工件对应特征是否合格。

　　检测完成后的工位设置合格品出料通道与不良品出料通道，合格品通过拨料机构直接送入下游接料盒或流转至下一工序，不良品根据检测工位记录的不良类型，可分类送入不同不良品收集盒，方便后续统计不良类型、调整加工参数，另外还预留了备用工位，可根据后续检测需求增加额外检测项目，比如外观检测、密封面平面度检测等，空工位则作为工位切换的缓冲位置，避免各工位动作干涉。从安装边界来看，整套设备采用整块铝合金台板作为安装基准，所有功能组件都直接固定在台板上，台板预留安装沉孔，可直接固定在标准铝型材机架台面上，整体占地尺寸适配小型自动化设备的布局要求，不需要额外做地基处理，台板下方预留走线、走气的空间，各检测工位的气管、传感器线缆都通过拖链或线槽规整布置，避免转盘转动时拉扯线缆。

　　设计过程中重点考虑了换型便捷性，每个工位的检测头都采用快换式夹头固定，转盘上的工件治具采用螺丝快拆结构，切换不同规格阀块检测时，只需要更换对应治具与检测头，调整滑台下压行程即可，不需要大规模改动设备结构，适配多品种小批量的阀块生产检测需求。各工位的动作时序通过逻辑互锁控制，转盘转动时所有检测工位的滑台都处于抬升上位，避免转盘转动时撞坏测头，检测工位下压检测时转盘保持锁止状态，保证检测位置准确，入料与出料工位的拨料动作也与转盘工位切换信号互锁，避免出现卡料、撞机的问题。出料通道采用倾斜式溜槽设计，依靠工件自重滑落，不需要额外设置输送驱动，简化设备结构的同时降低故障点，不良品出料通道上方配套检测光纤，确认不良品确实被拨出后才进行下一循环动作，避免不良品流入合格品通道。整套结构的设计逻辑围绕检测稳定性、换型便捷性、维护简易性展开，所有易损件比如检测销、通止规都采用标准件或易加工的定制件，磨损后可快速更换，不需要复杂的校准过程，适合生产现场一线操作人员快速上手使用。
