创意无辐条结构休闲代步自行车设计

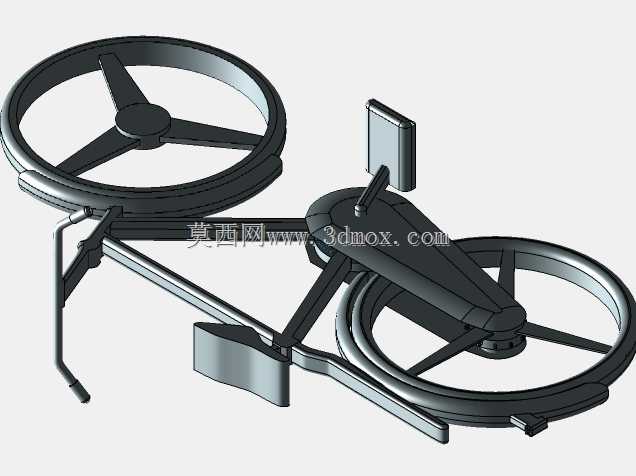

这款代步骑行装置的结构设计跳出了传统自行车的框架思路，首先从轮组结构来看，摒弃了常规密集辐条的张力轮设计，采用三辐式一体化支撑轮结构，轮圈与支撑辐条为刚性连接，省去了传统辐条的张力调校工序，在日常使用中不会出现辐条松动、偏摆的问题，轮组外侧搭配窄边充气轮胎，兼顾铺装路面的骑行减震效果与滚动阻力控制，轮组的安装边界与传统20寸小轮径自行车接近，轮组轴向宽度控制在95mm以内，可适配常规城市非机动车道的通行宽度要求，不会因为结构改动增加通行占用空间。

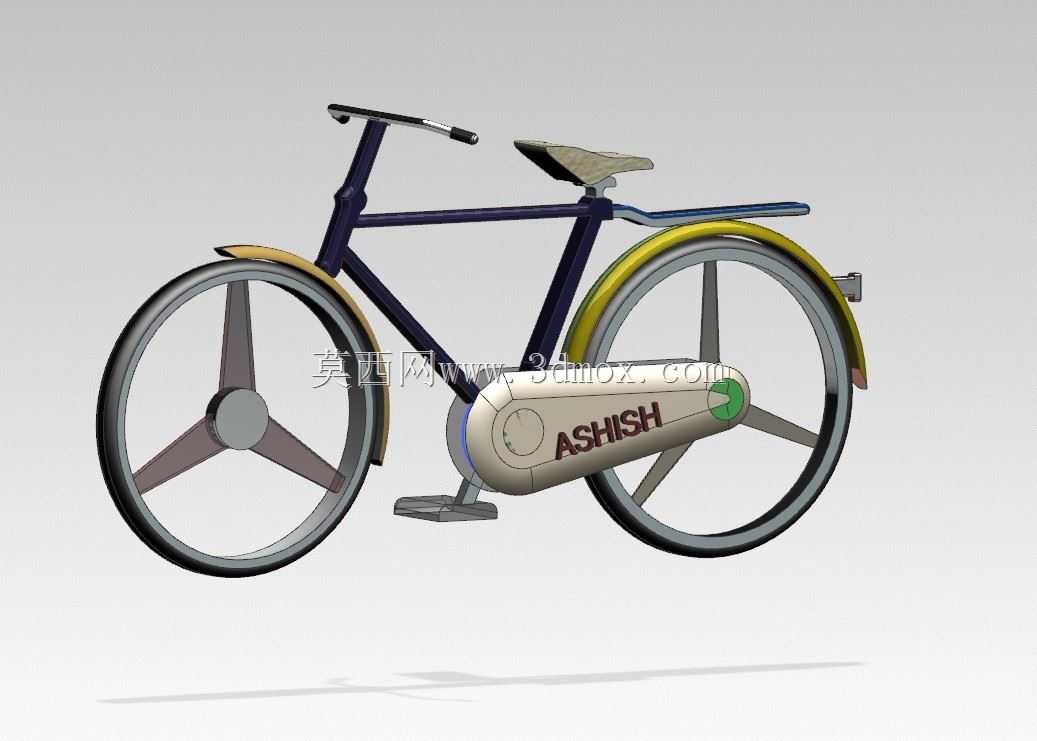

车架部分采用斜梁跨接结构，主梁为单根异型管材从车头碗组位置斜向延伸至后轮轴安装位，省去了传统自行车的下管、立管等多管拼接结构，整体焊接拼接点减少60%以上，既降低了生产过程中的焊接变形控制难度，也减少了日常使用中焊缝疲劳开裂的风险。车头部分采用小角度后掠的直型车把，握把位置的宽度控制在520mm，适配城市通勤中频繁转向、穿行车流的操作需求，车把转向角度限制在左右各45度，避免大角度转向时车身失衡。鞍座采用窄型休闲坐垫，安装位置距离中轴的水平距离为280mm，垂直高度可在720mm至850mm区间调节，覆盖155cm至185cm身高人群的骑行坐姿需求，鞍座后方集成短款后置货架，可承载最大5kg的随身物品，满足日常通勤携带背包、小件物品的使用需求。

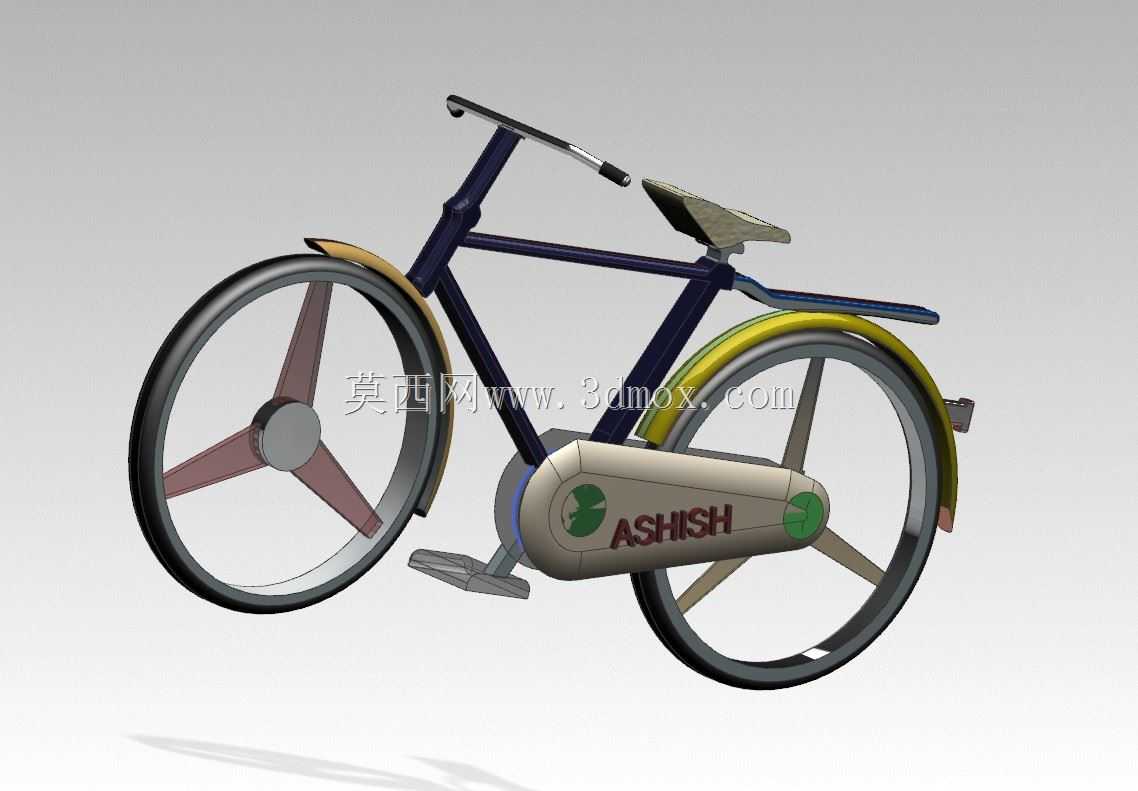

传动部分采用封闭罩壳式链传动结构，整个传动飞轮、链条结构都被整合在中轴位置的封闭护罩内，护罩表面做了圆弧过渡处理，既可以避免骑行过程中裤脚、裙摆卷入传动结构的安全隐患，也能减少户外使用中灰尘、泥水对传动部件的侵蚀，降低日常维护的频次。护罩两侧设置有脚踏安装位，脚踏采用折叠式平板结构，在停放时可向上翻折，减少横向占用空间，方便在狭小的非机动车停放区域存放。前后挡泥板采用与轮组弧度贴合的弧形结构，前挡泥板安装在前叉后侧，后挡泥板与后置货架整合为一体，挡泥板的下缘距离轮胎外圆的间隙控制在15mm，可有效阻挡雨天骑行时轮胎带起的泥水飞溅到骑行者身上。

从实际应用场景来看，这款结构的自行车主要面向城市短途通勤、园区代步、休闲骑行场景，相比传统自行车，一体化轮组的抗冲击性能更强，在经过路面小坑洼、减速带时，不会出现传统辐条轮因为冲击力导致的辐条张力失衡问题，封闭传动结构的设计也让它更适合在多尘、多雨的南方城市使用，日常使用只需要定期对轴承位置加注润滑脂即可，不需要频繁调校辐条、清理传动链条的油污。整车的轴距控制在1050mm，整车长度不超过1400mm，相比常规26寸自行车缩短了15%的长度，在电梯、楼道等狭小空间内挪动更加方便，车身的重心位置比传统小轮自行车更低，中轴位置距离地面高度为280mm，骑行者在停车时可以轻松脚撑地面，降低低速骑行、停车时的摔车风险。

在结构设计的细节处理上，轮组的三辐支撑结构做了等强度设计，每根支撑辐条的截面从靠近轮轴位置到靠近轮圈位置逐渐收窄，在保证支撑强度的前提下尽可能降低轮组的转动惯量，让骑行起步时更加轻快，不会因为轮组重量过大增加踩踏负担。车架的管材采用变壁厚设计，在车头、中轴、后轮轴这些应力集中的位置，管材壁厚增加至2.5mm，在梁体中间位置壁厚控制在1.5mm，在保证整车结构强度满足ISO4210自行车安全标准的前提下，将整车重量控制在11kg以内，方便用户搬运上下楼。车把与车架的连接位置采用隐藏式碗组结构，碗组完全嵌入车架主梁内部，既提升了外观的整体性，也避免了碗组外露容易积灰、进水导致的转向卡顿问题。

针对日常使用的常见痛点，这款设计还在前后轮轴位置预留了脚撑、车篮的安装接口，用户可以根据自身使用需求加装前置车篮、侧边脚撑等配件，不需要额外在车架上打孔、焊接，避免后期加装对车架结构造成损伤。整车的所有外露紧固件都采用内六角防松螺丝，既可以减少日常使用中螺丝松动脱落的风险，也能避免外凸的螺丝头勾挂衣物、造成磕碰。轮组的轴承采用标准深沟球轴承，属于通用标准件，在后续维护更换时不需要定制特殊配件，普通的自行车维修网点就可以完成更换维护，降低全生命周期的使用成本。
