多工位编织机核心传动原型结构设计

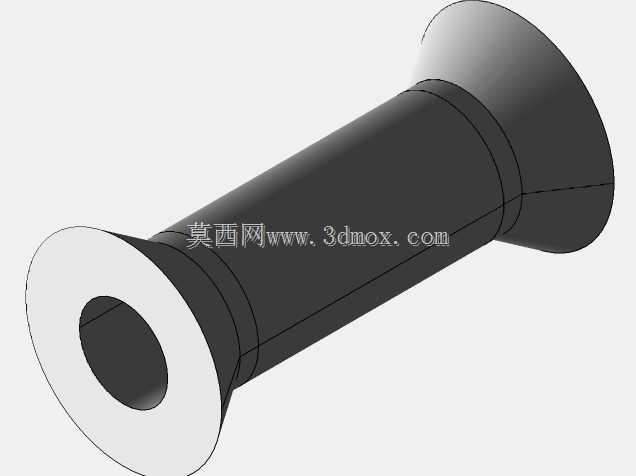

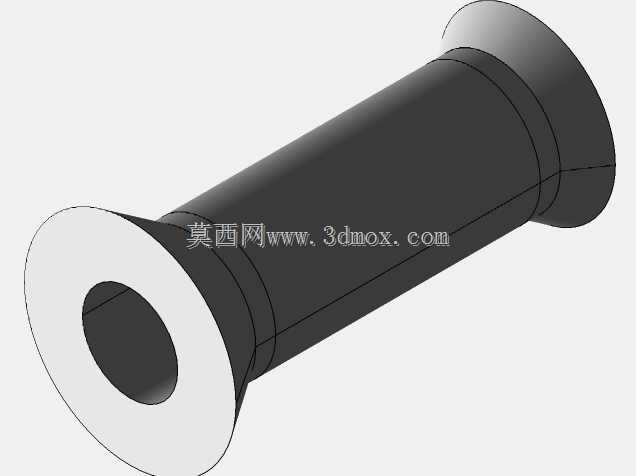

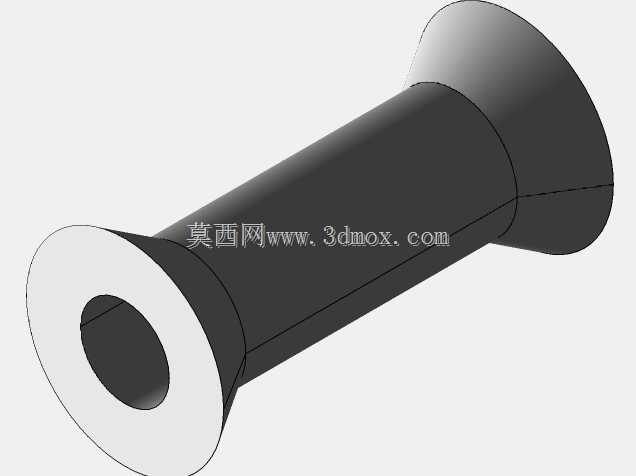

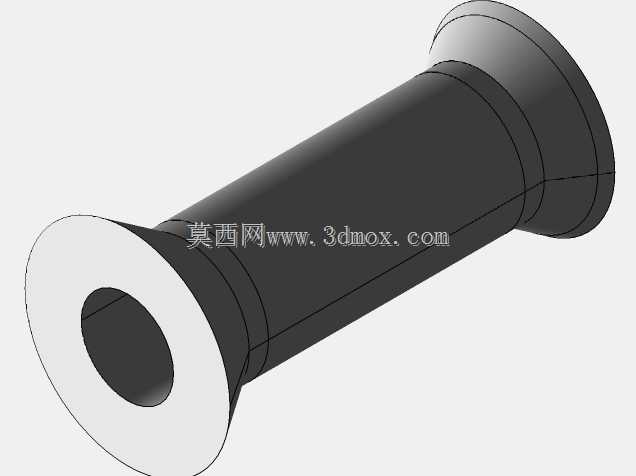

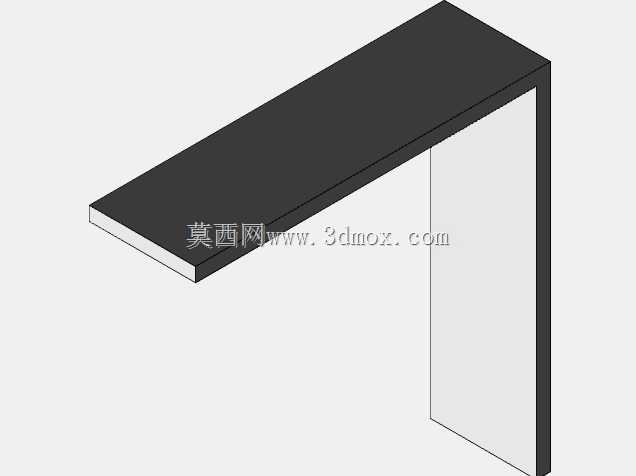

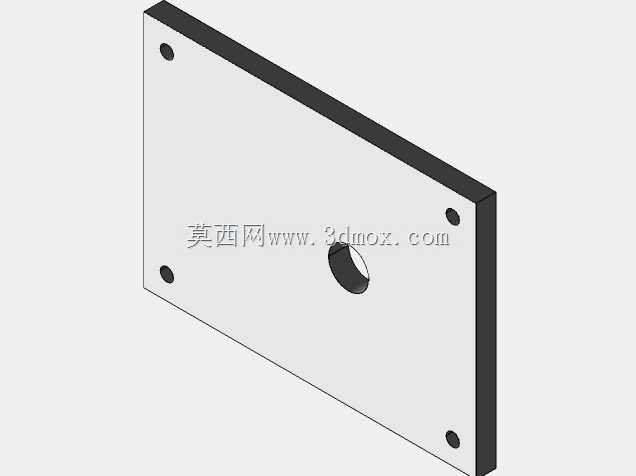

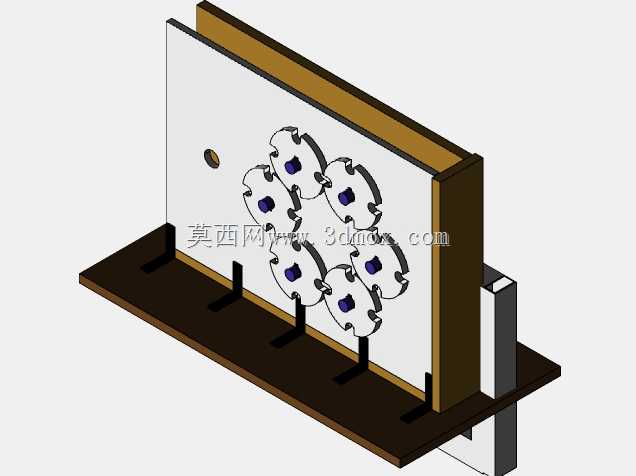

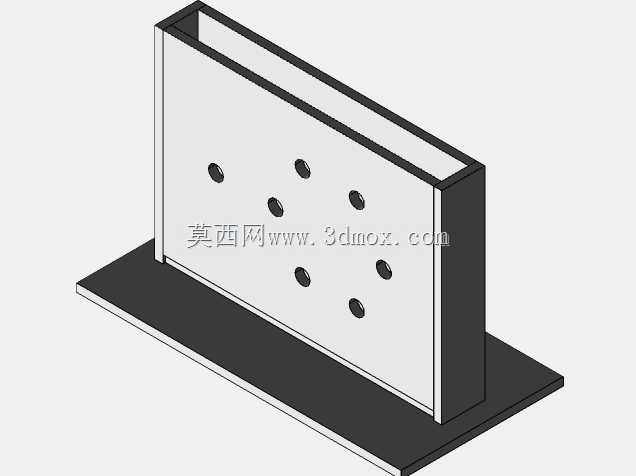

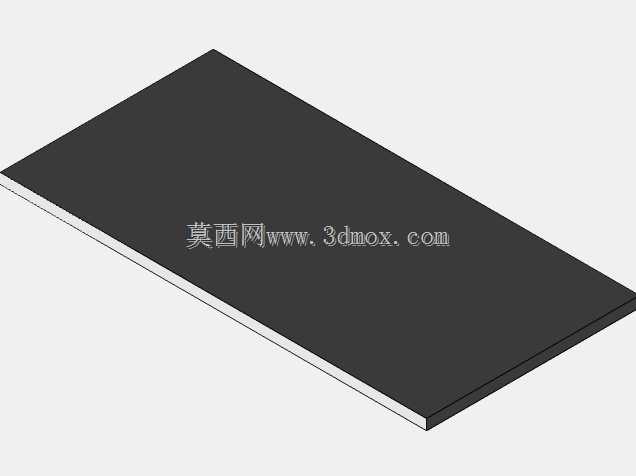

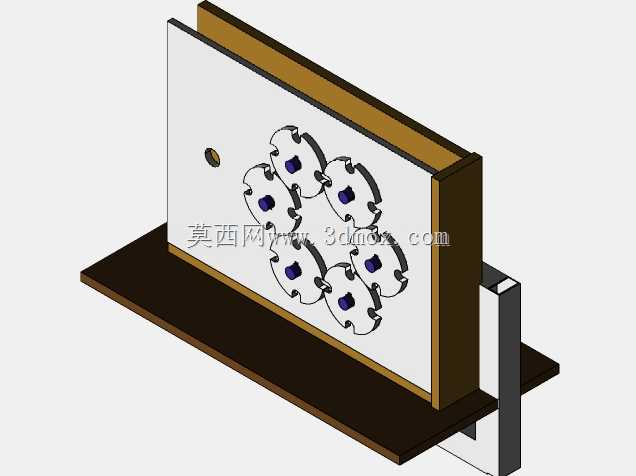

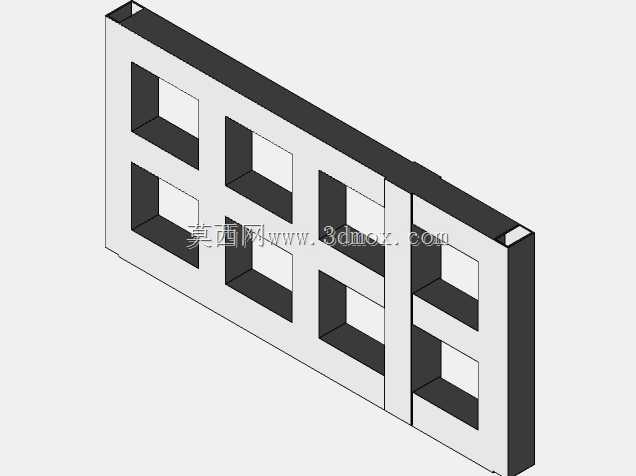

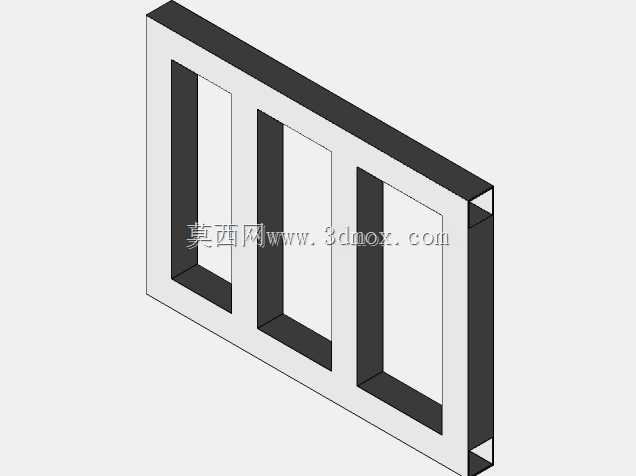

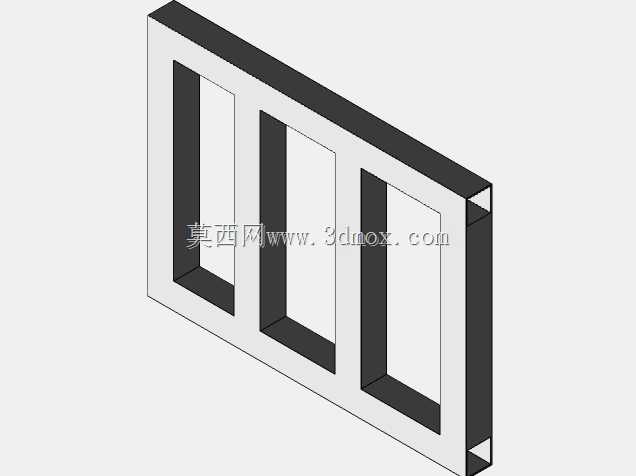

　　在纺织加工、绳缆制备、复合材料预成型体生产场景中，编织设备的核心传动排布直接决定了编织轨迹的精度与成品编织密度，这套原型结构针对小截面多股编织的工位排布需求做了针对性的结构简化，去掉了量产设备上冗余的防护外壳、张力调节辅助模块，只保留核心的凸轮驱动与工位承载结构，方便设计人员快速验证编织轨迹的干涉情况。从安装边界来看，整套原型采用立式板载安装结构，底部承载底座为平板式设计，可直接固定在通用工作台面，不需要额外定制安装基座，主承载立板垂直固定在底座上，所有驱动凸轮组都布置在立板正面，驱动端的连接结构预留于立板后侧，可直接对接步进电机或者手摇驱动模块，整体外伸尺寸控制在较小范围，不会占用过多试验台空间，适合在实验室环境下做原理验证。

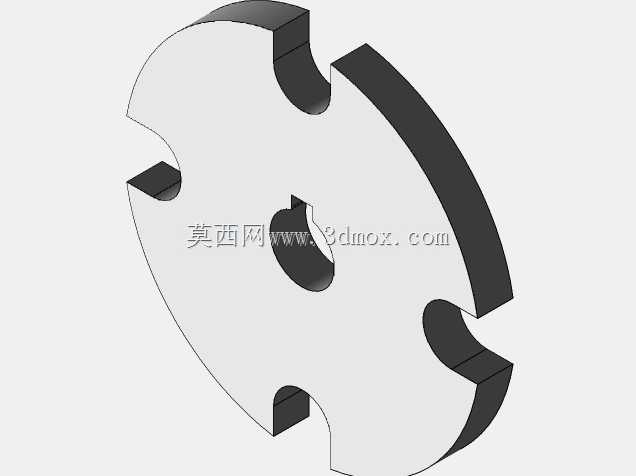

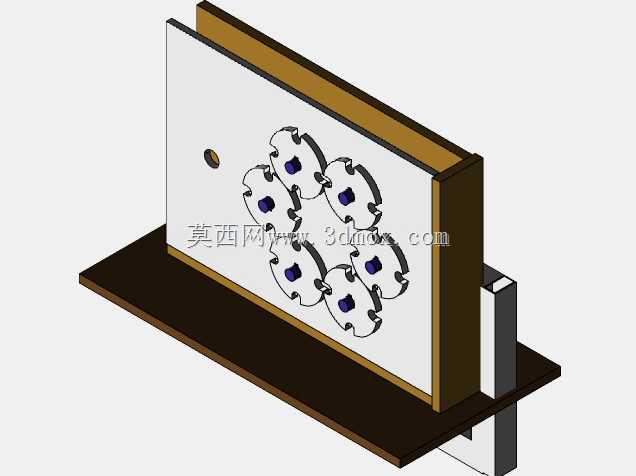

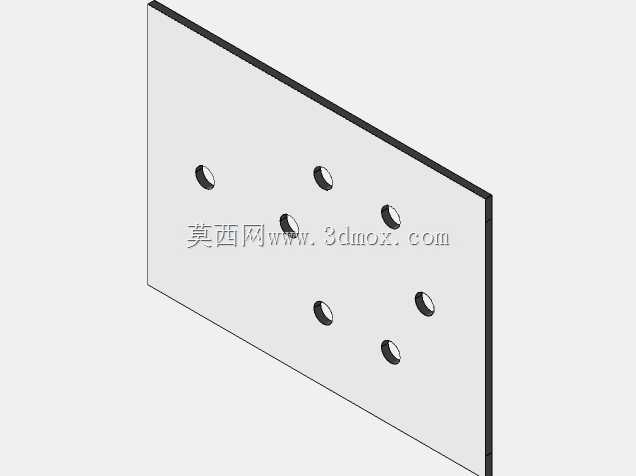

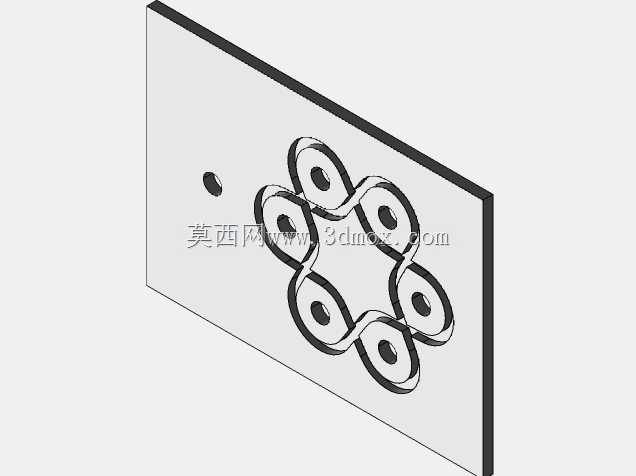

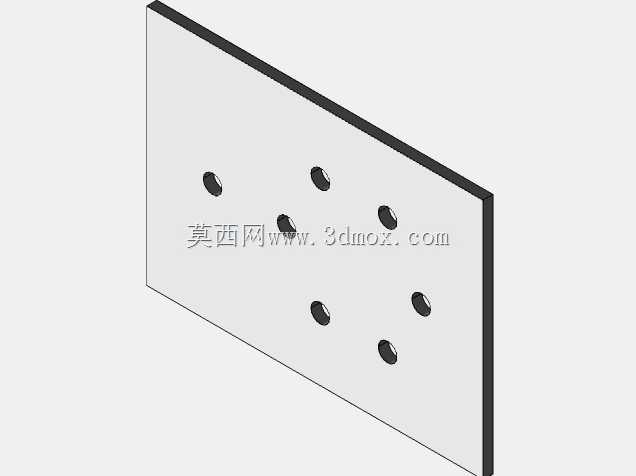

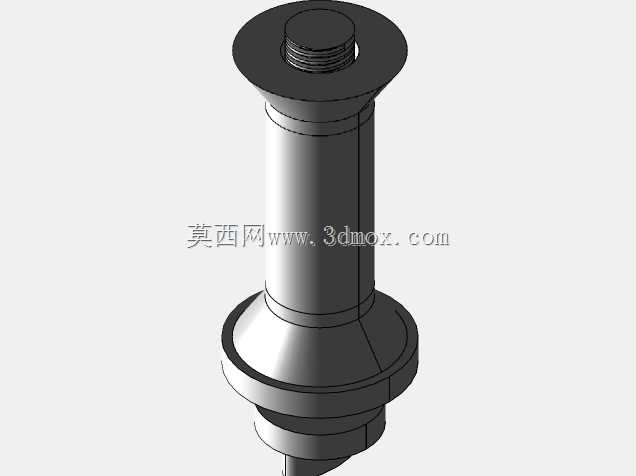

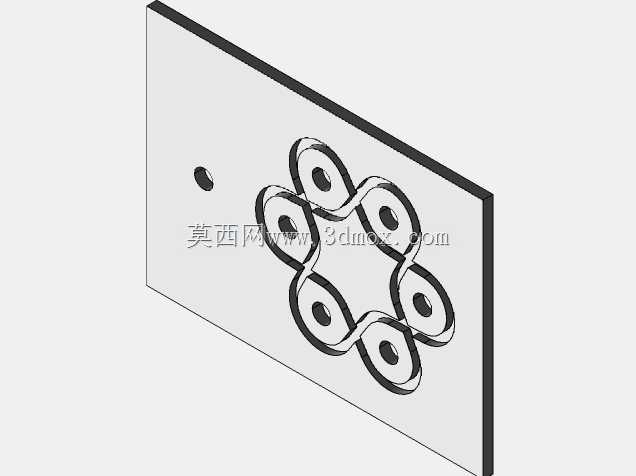

　　功能特性上，这套原型采用六个周向均布的异形凸轮工位，每个凸轮对应一个编织锭子的安装位，凸轮型线经过反复拟合，可带动锭子按照预设的8字形交叠轨迹做周期运动，相邻凸轮的相位差严格匹配编织股数的交叠节奏，不会出现轨迹干涉或者股线打结的问题；立板上预留的定位小孔可作为走线初始位的参考基准，安装调试时可先将初始股线穿过该孔定位，再逐一固定每个锭子的初始位置，大幅降低原型调试的对位难度。

　　设计思路上没有照搬量产编织机的封闭箱体结构，而是采用开放式的板载布局，一方面是为了在原型验证阶段可以直观观察每个凸轮的运动状态，快速排查型线设计的误差点，另一方面开放式结构也方便快速更换不同型线的凸轮块，验证不同编织节距、不同股数搭配下的运动轨迹，不需要拆解整套设备的箱体结构，大幅缩短原理验证的迭代周期。实际应用中，这套原型既可以作为小直径绳缆、编织带的小批量试制载体，也可以作为编织设备教学演示的具象模型，帮助设计人员理解多工位交叠运动的传动逻辑；在复合材料编织领域，该原型的排布逻辑也可扩展用于碳纤维预成型体的编织工位设计，只需要根据预制体的截面尺寸调整凸轮组的分布直径与型线参数，即可适配不同规格的产品生产需求。

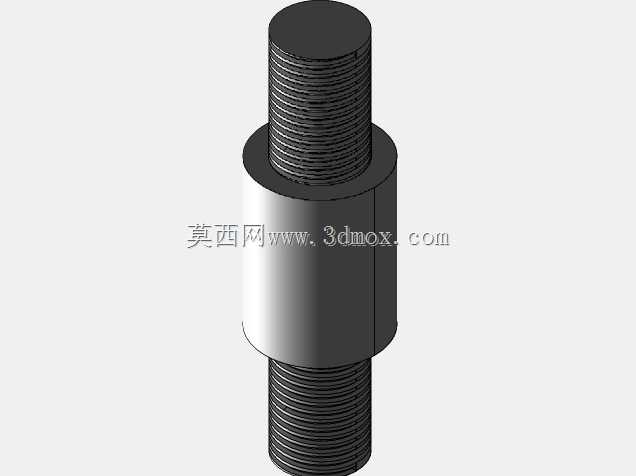

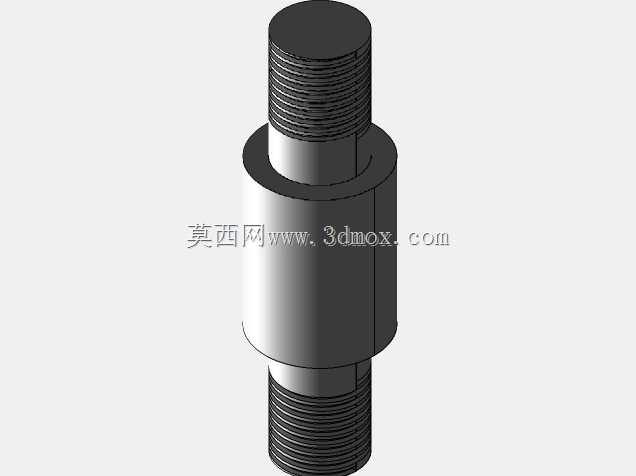

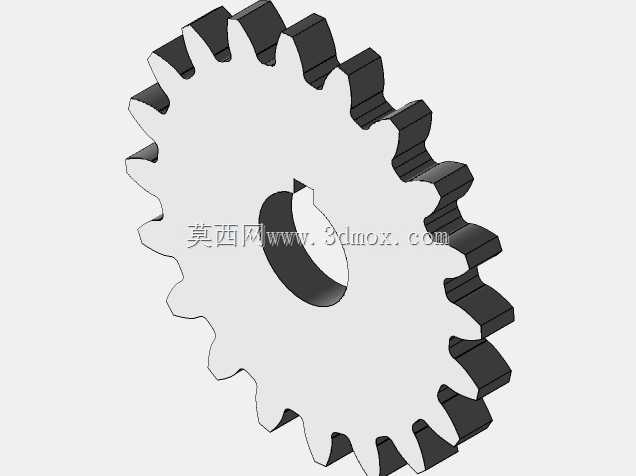

　　结构细节上，每个凸轮与立板之间都采用耐磨衬套做转动支撑，减少长时间往复转动带来的立板磨损，凸轮的型面边缘做了倒圆角处理，避免运动过程中剐蹭编织股线造成断线；立板后侧的驱动连接位采用统一的方轴接口，可快速对接不同的驱动源，不管是手动摇轮做慢速轨迹验证，还是连接伺服电机做高速连续编织测试，都不需要额外加工转接零件。安装时需要注意保证主承载立板与底座的垂直度，若立板存在倾斜，会导致各个凸轮的转动平面出现偏差，长期运行会加剧衬套磨损，同时也会导致锭子运动轨迹偏移，造成编织成品的节距不均匀；凸轮组的相位校准需要以立板上的定位孔为基准，逐一调整每个凸轮的初始角度，确保相邻凸轮的运动轨迹在交叠位置刚好错开，不会出现运动碰撞。这套原型结构没有集成复杂的张力控制、断线检测等量产设备的附加模块，核心目的是验证编织运动的核心传动逻辑，设计人员可在该基础结构上，根据自身的产品需求加装对应的辅助模块，比如在每个锭子位加装张力调节弹簧，在走线位置加装断线检测传感器，在底座位置加装成品牵引机构，即可快速扩展为具备完整生产能力的小型编织设备，大幅降低专用编织设备的研发初期试错成本。
