NX参数测试用订书机结构设计方案

　　日常办公场景中，订书机是桌面文档整理的核心装订工具，其结构可靠性直接影响批量文档装订的作业效率，本次针对NX参数化测试需求搭建的订书机结构，完整还原了常规手动订书机的运动逻辑与装配关系，可作为参数化设计流程验证的标准测试载体。从实际使用场景出发，手动订书机需要适配常规办公桌面的操作空间，整体外形采用长条形卧式布局，底座放置平面的长宽尺寸控制在单手可稳定按压的操作范围内，上压臂的开合角度满足常规订书钉装填与厚层文档装订的行程需求，底座前端的装订定位台预留了文档边缘对齐的刻度标识位，可辅助操作人员快速确定装订位置，避免装订歪斜、订位偏移的问题。

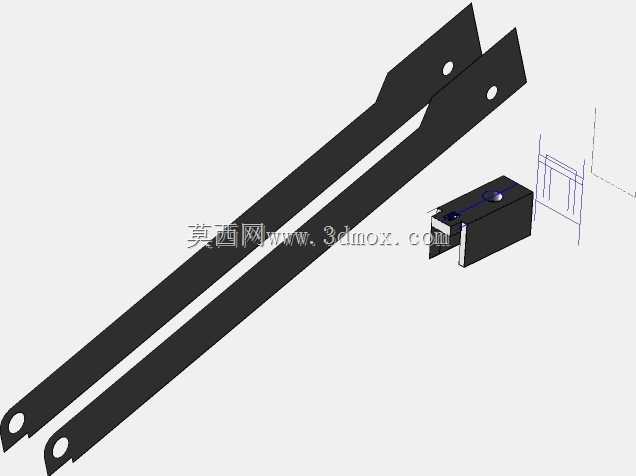

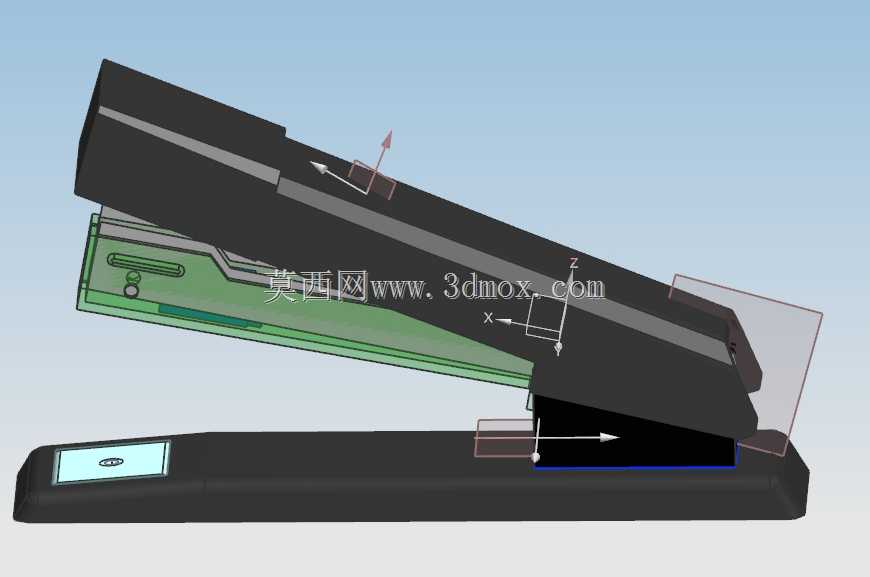

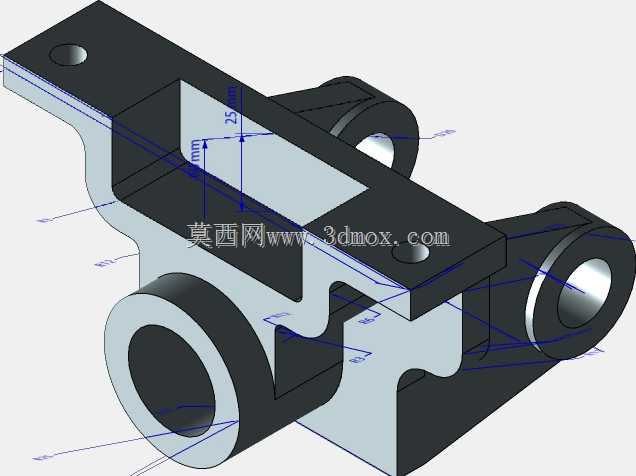

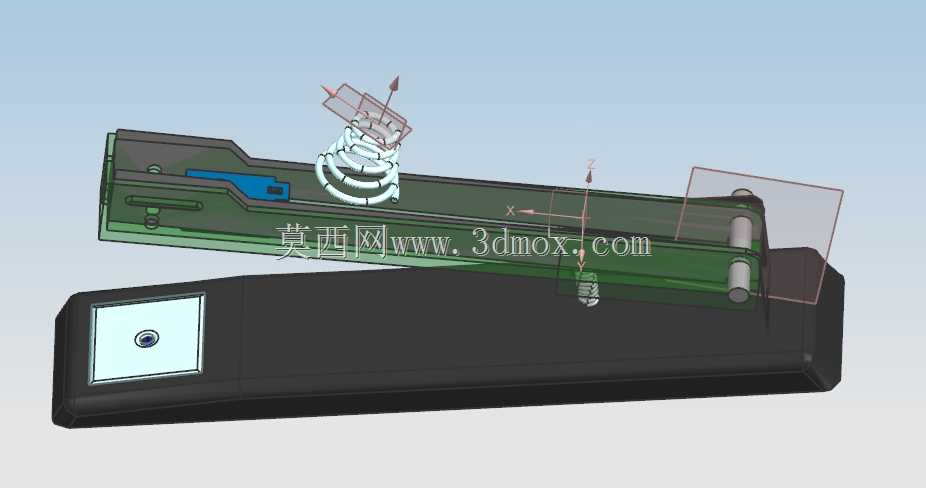

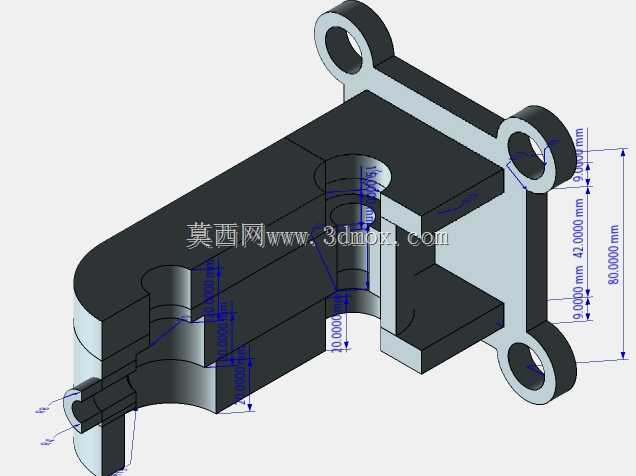

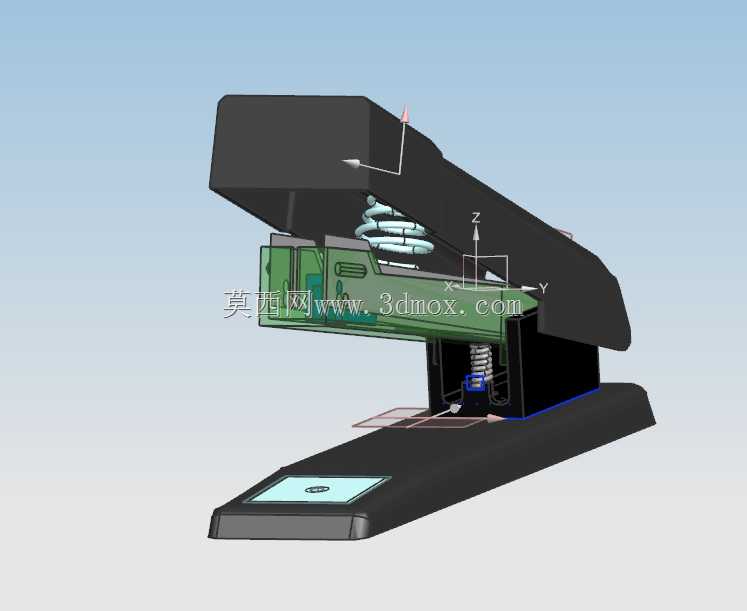

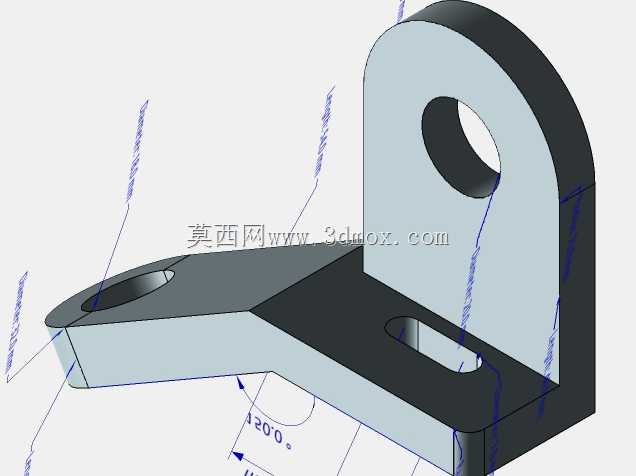

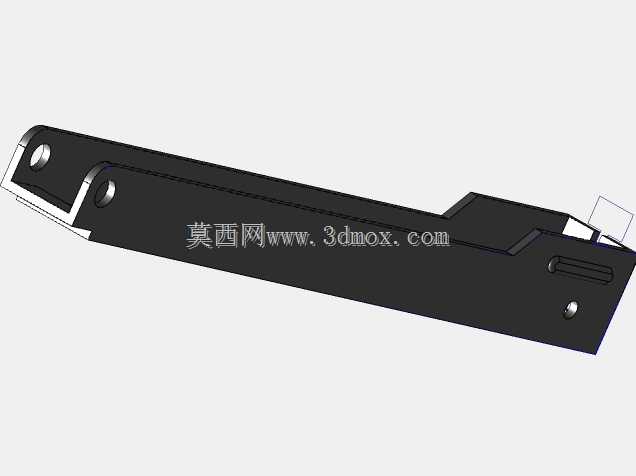

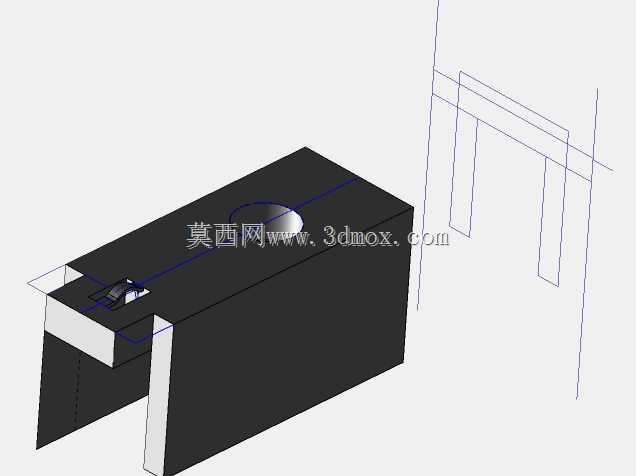

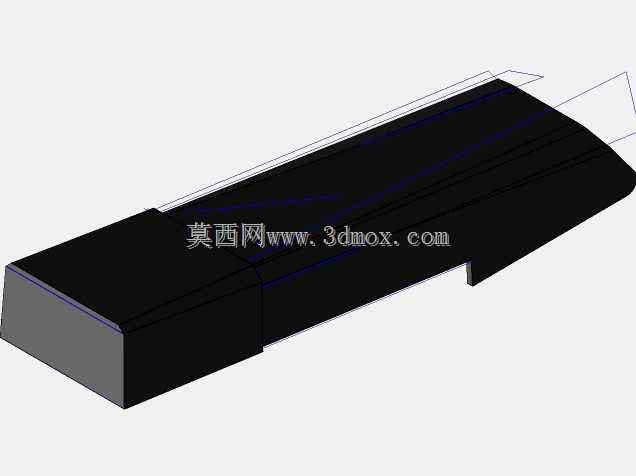

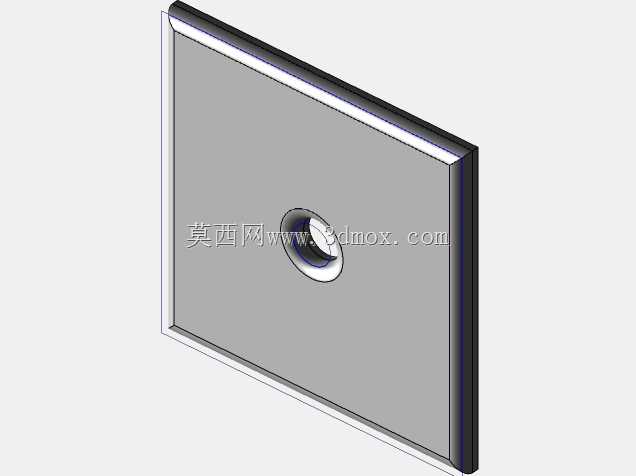

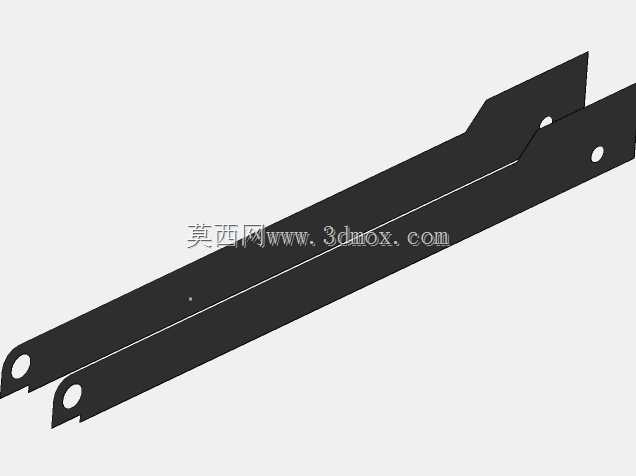

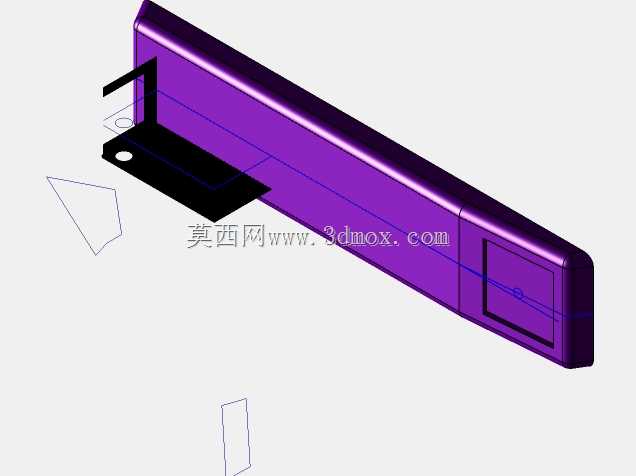

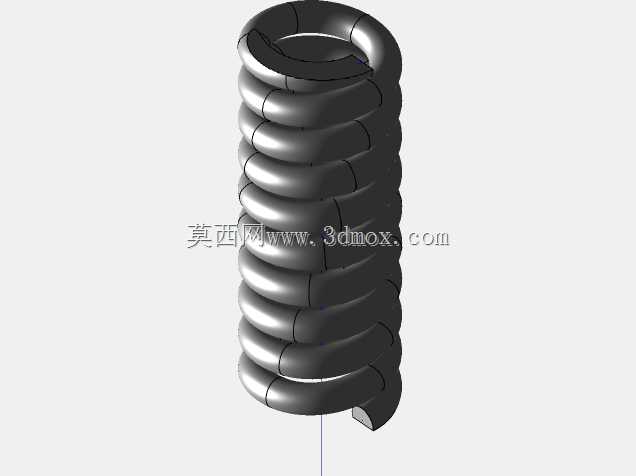

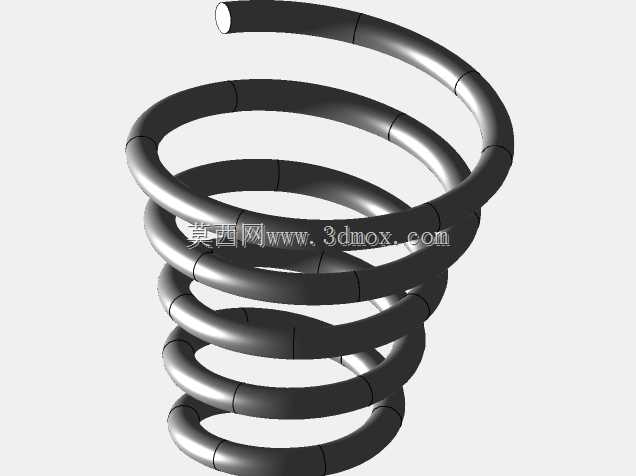

　　结构设计层面，整套机构分为上压臂组件、钉道机芯组件、复位弹簧组、底座支撑组件四个核心模块，各模块之间通过销轴定位实现转动配合，装配公差按照桌面办公器具的通用精度要求设定，转动副的间隙控制在0.1mm以内，既保证按压过程的运动顺畅无卡滞，也避免间隙过大导致的装订错位问题。上压臂作为手动施力的直接承载部件，内部设置了压钉冲头的导向滑槽，冲头与上压臂之间设置小型复位弹簧，在非按压状态下冲头回缩至滑槽内部，避免外露划伤操作人员；钉道机芯组件采用槽型结构设计，内部空腔尺寸适配常规24/6型标准订书钉的装填尺寸，钉道末端设置推钉弹簧与推钉块，可在订书钉消耗过程中持续将钉排推送至冲头正下方，保证每次按压都能准确送出单颗订书钉。

　　底座组件内部设置了与冲头位置对应的钉槽成型结构，当冲头下压将订书钉穿透纸张后，钉腿会沿着底座的成型凹槽向内弯折，完成文档的装订固定，底座底部预留了防滑胶垫的安装槽位，可粘贴橡胶防滑垫增大与桌面的摩擦力，避免按压装订过程中整机滑移。参数化设计过程中，所有结构尺寸均设置了可驱动的参数关联关系，比如调整上压臂长度参数时，压钉冲头的位置、弹簧安装位的坐标、底座长度尺寸会同步按照装配约束关系更新，调整钉道宽度参数时，推钉块尺寸、底座成型槽宽度也会同步匹配变化，整套模型可用于验证NX软件中参数化关联、装配约束联动、运动仿真干涉检查的相关功能，也可作为办公小机械结构设计的教学参考案例。

　　从安装边界来看，整套订书机为独立桌面使用器具，无需额外固定安装，放置于水平桌面即可正常操作，各运动部件的运动行程均做了限位设计，上压臂最大开合角度不超过45度，避免开合角度过大导致弹簧脱出、销轴脱落的问题，弹簧的选型按照按压施力15-20N即可完成装订的力度要求匹配，既保证装订过程省力，也避免弹簧弹力过大导致按压费力、长期使用疲劳损坏的问题。机芯部分的易损结构做了模块化拆分设计，钉道、冲头、成型槽这些长期摩擦、受力的部件均可单独拆卸更换，降低后续维护的成本，各零件的壁厚按照塑料注塑成型的工艺要求设定，主体结构壁厚均匀，转角处设置圆角过渡，避免注塑过程中出现缩痕、应力集中的问题，金属弹簧部件的安装位设置了定位卡槽，避免弹簧在反复压缩回弹过程中出现移位、卡滞的情况。
