弹簧夹持联动冲孔执行机构设计

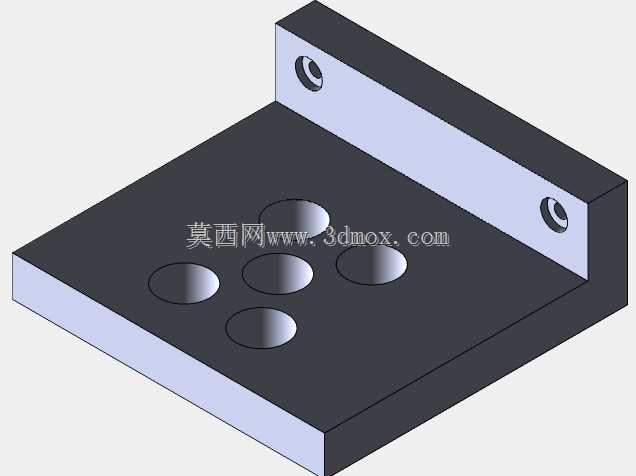

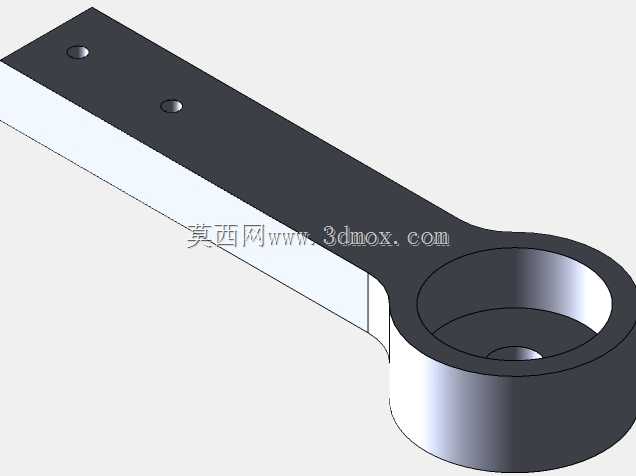

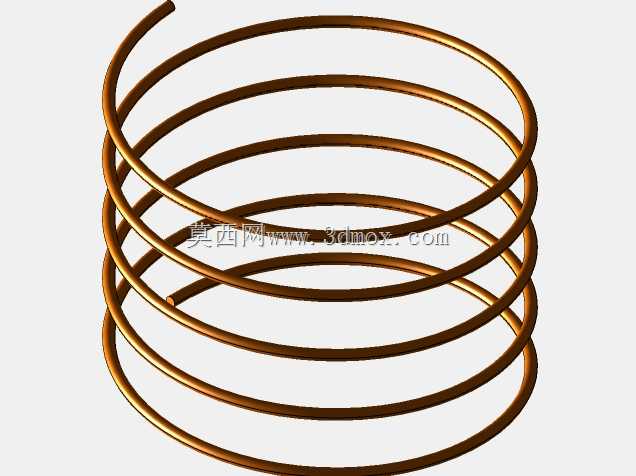

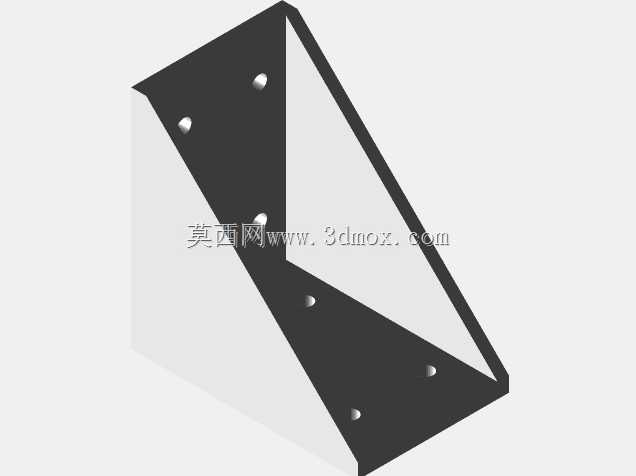

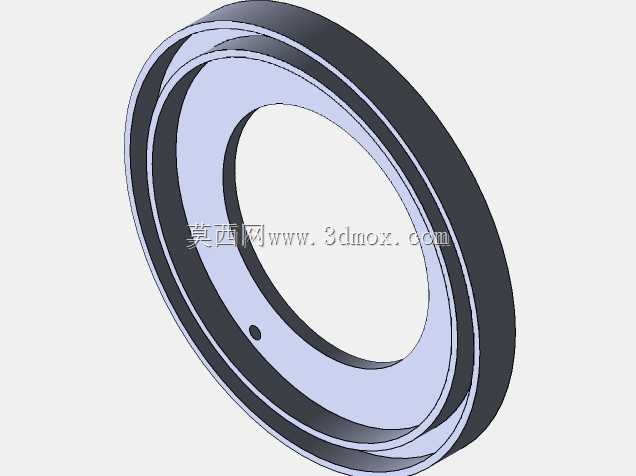

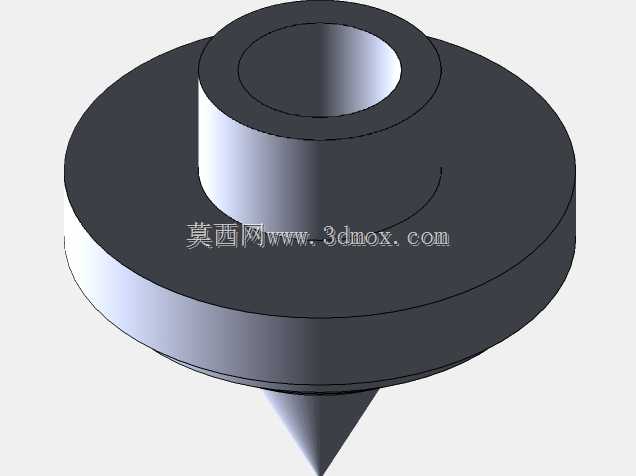

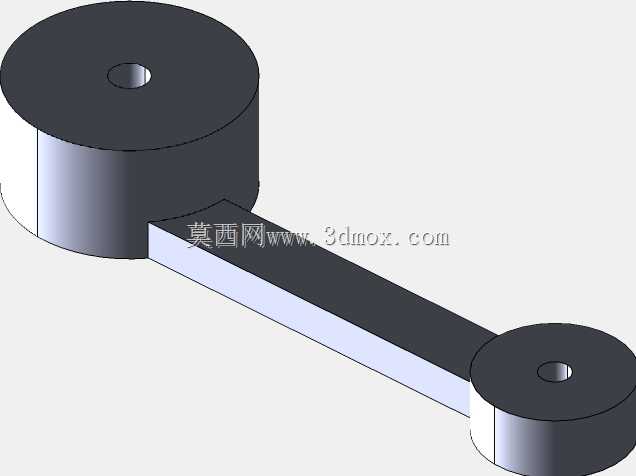

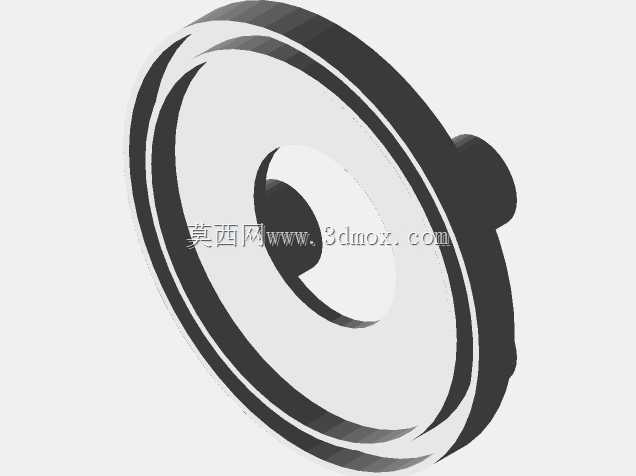

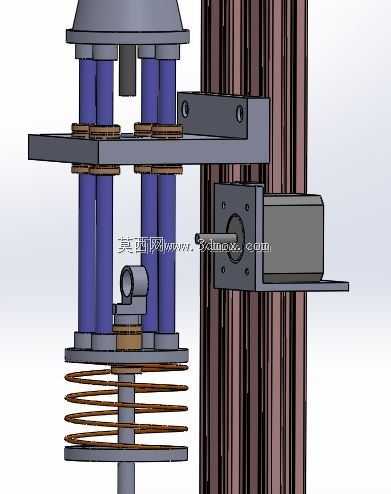

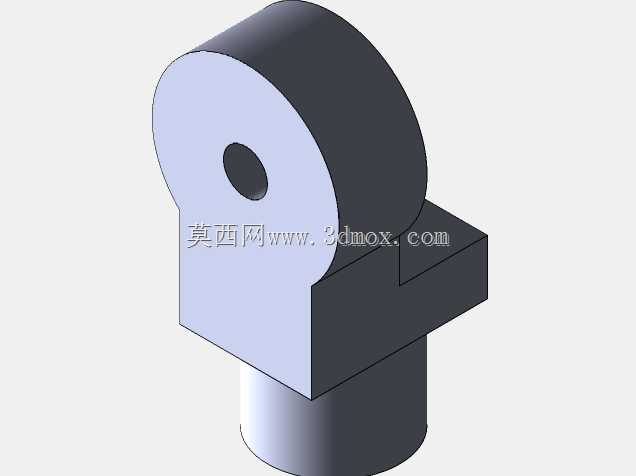

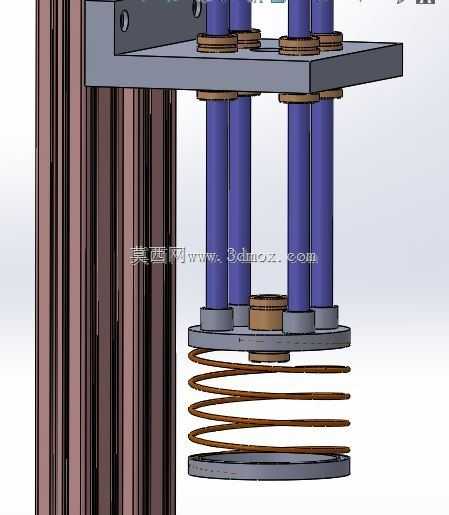

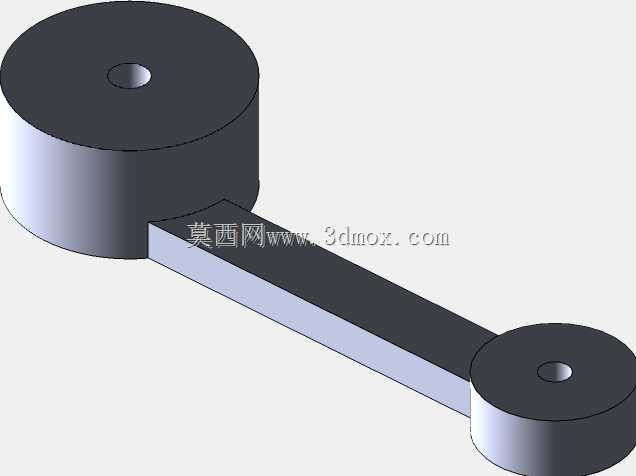

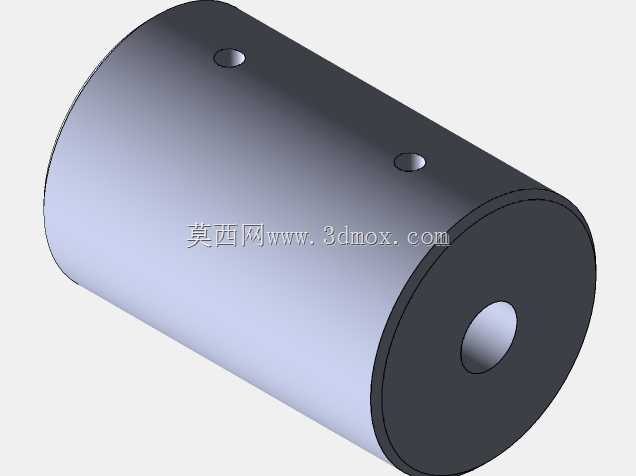

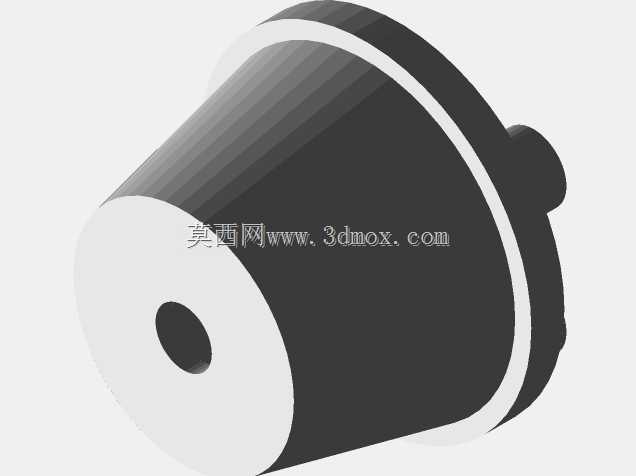

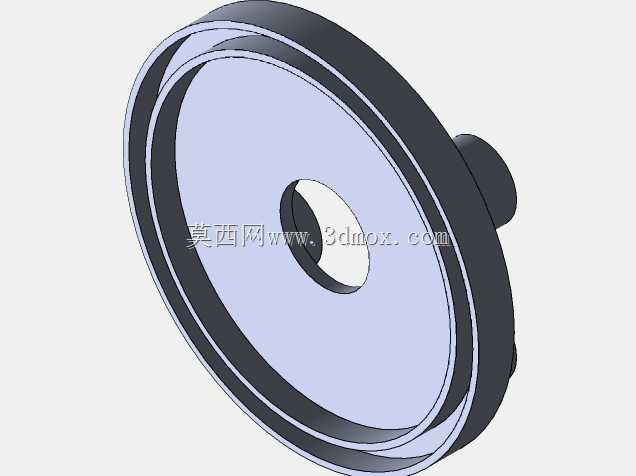

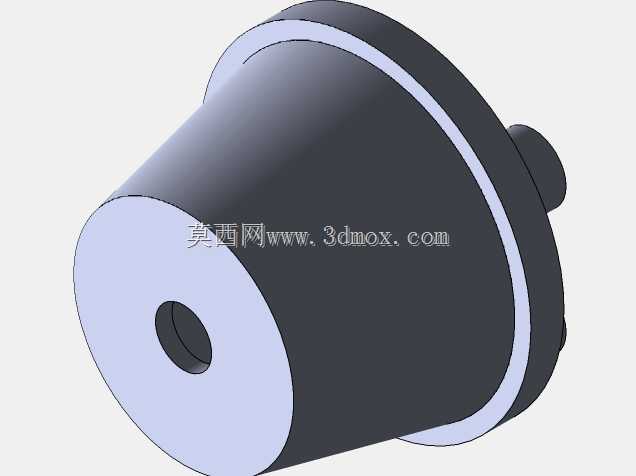

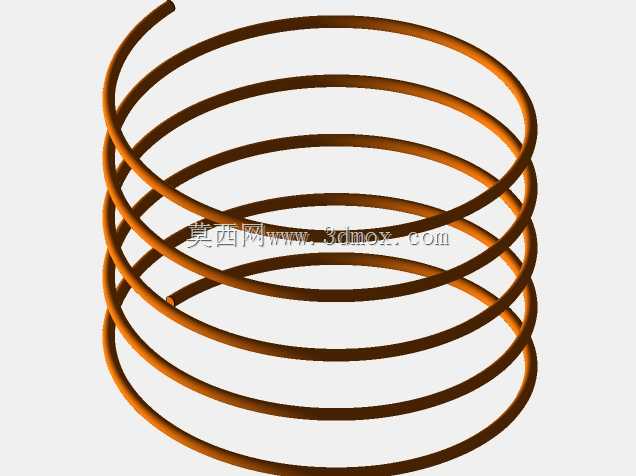

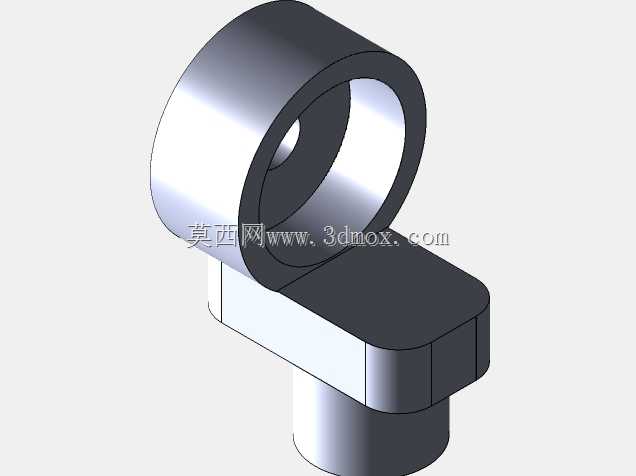

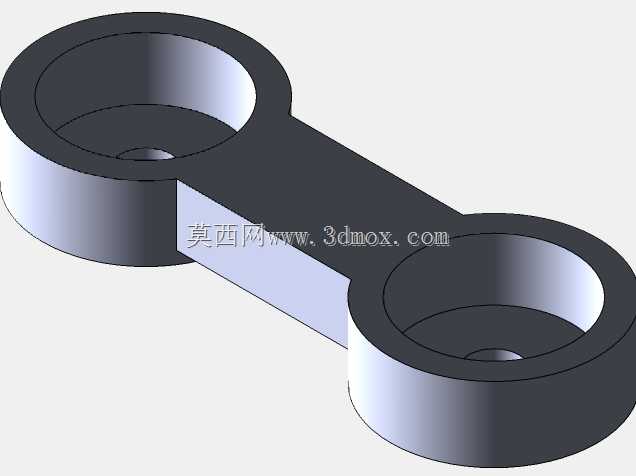

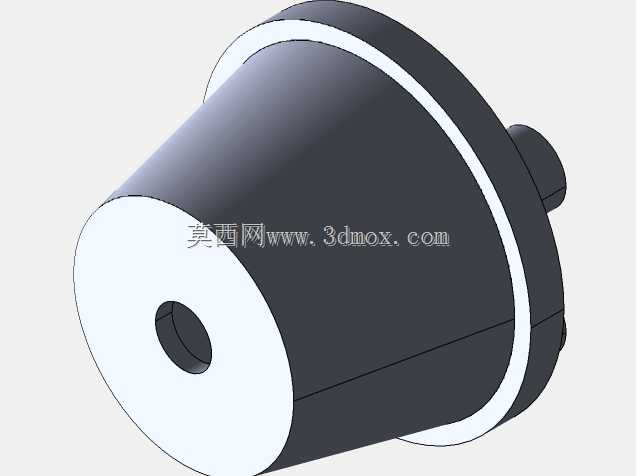

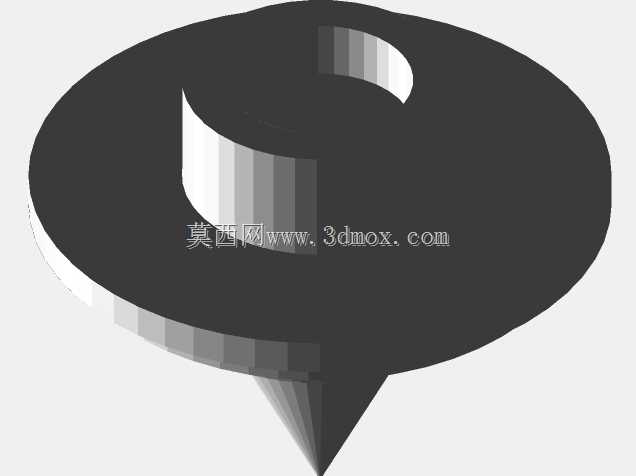

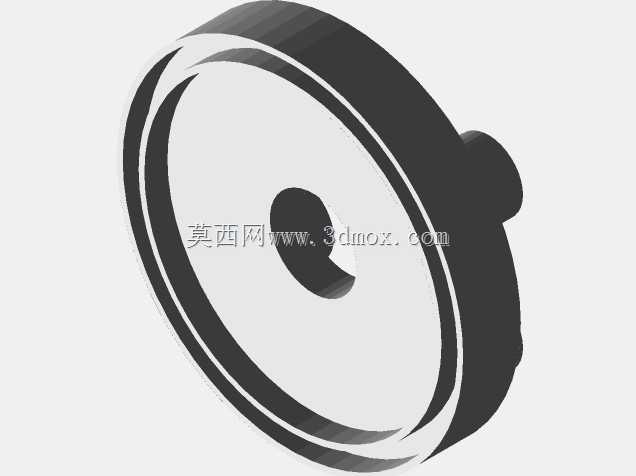

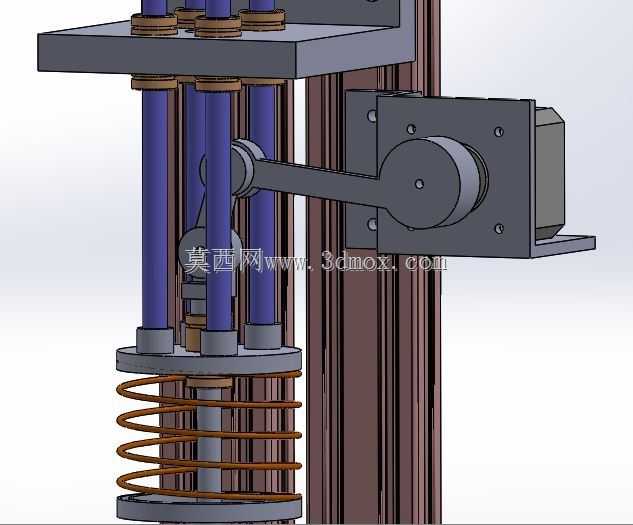

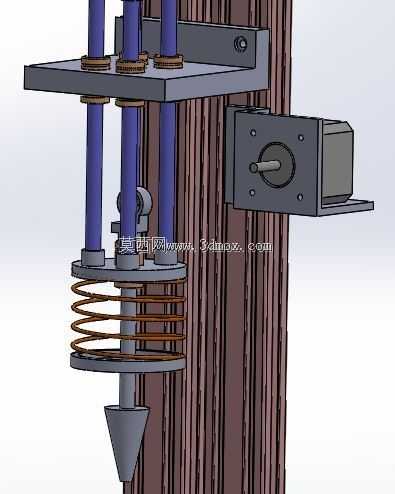

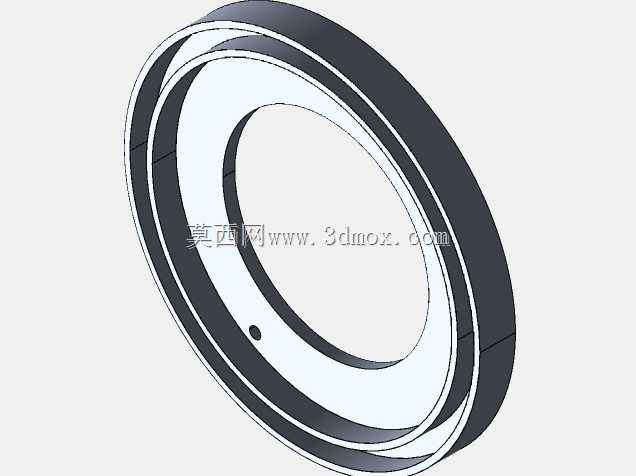

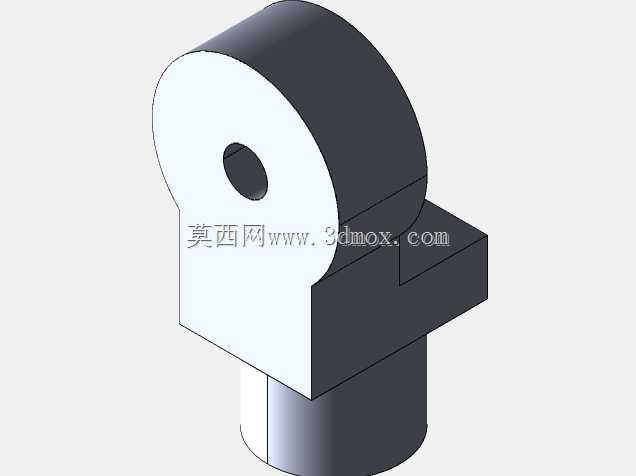

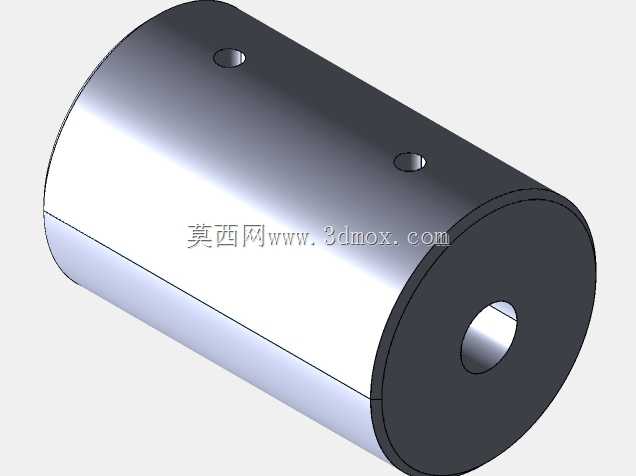

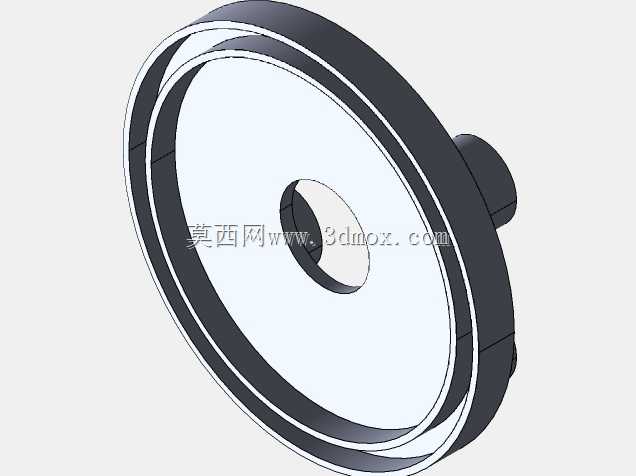

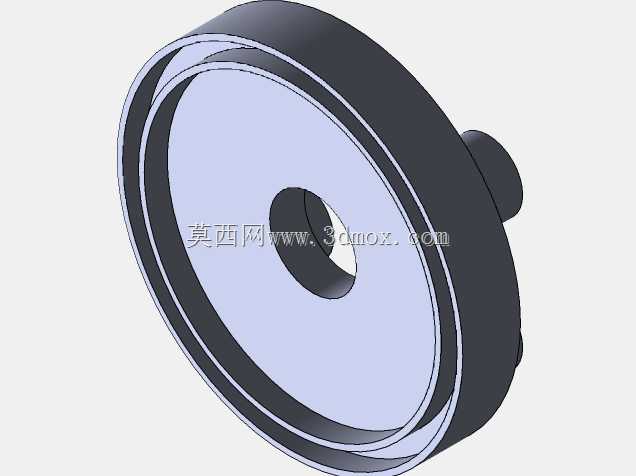

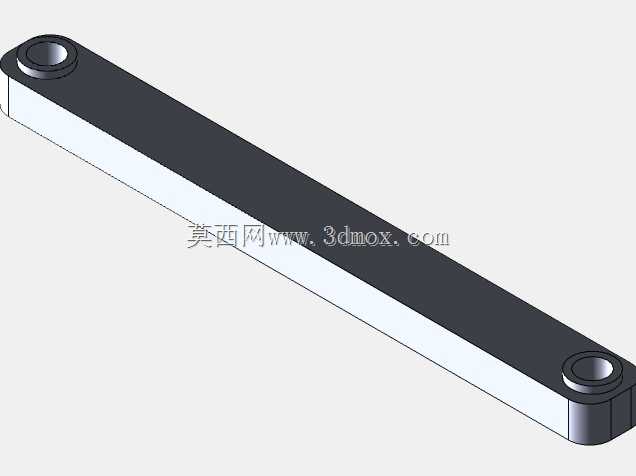

在小规格五金件、薄型板材的连续冲孔加工场景中，常遇到工件定位偏移、冲孔过程中工件窜动导致孔位公差超差的问题，这套冲孔夹持联动机构正是针对这类工况开发的执行端结构。区别于传统先夹紧再进给冲孔的分步动作结构，该机构将夹持动作与冲孔进给做了同轴联动设计，压缩弹簧套设在冲孔杆的外侧导向段，初始状态下弹簧预紧力推动夹持压头先于冲孔端头接触工件表面，随着冲孔杆持续进给，弹簧被进一步压缩，夹持压力稳定维持在设定区间，将待冲孔区域周边的工件材料牢牢压贴在下方定位胎具上，完全消除冲孔瞬间材料受剪切力产生的翘曲、位移问题，待冲孔杆完成冲裁回程时，弹簧复位过程中夹持压头会滞后于冲孔杆脱离工件，避免冲孔端头带起工件造成的出料卡滞。

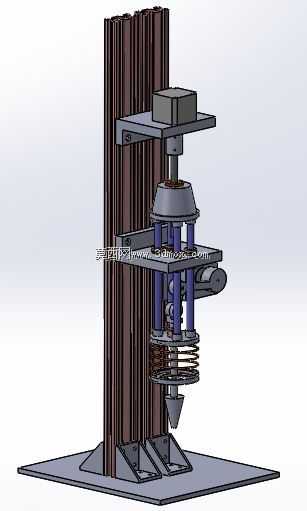

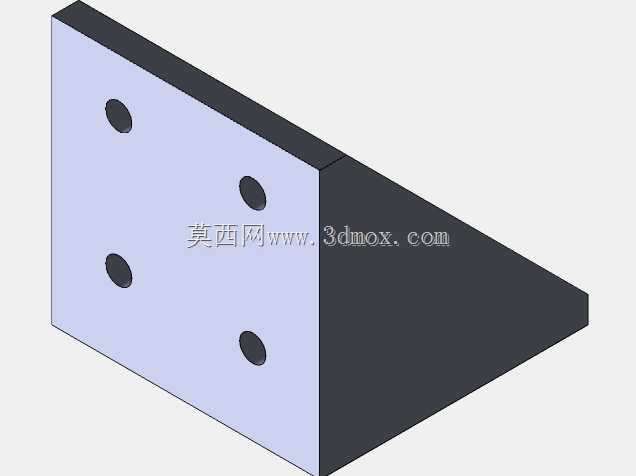

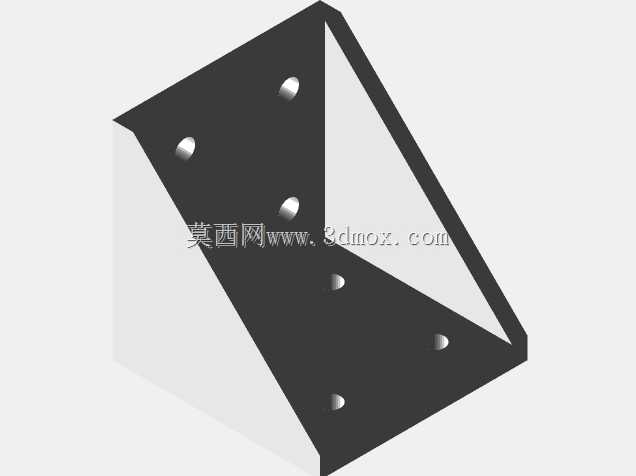

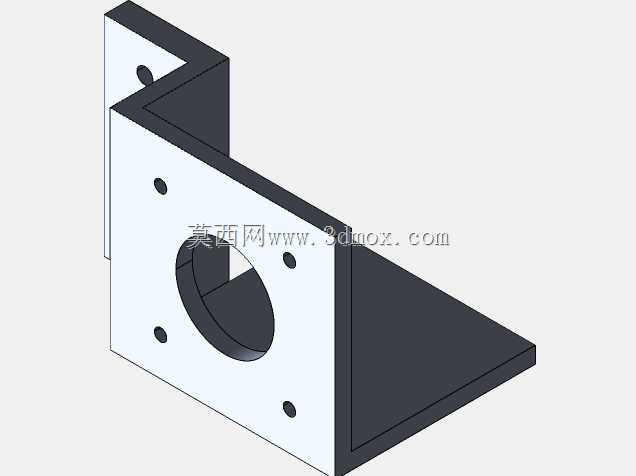

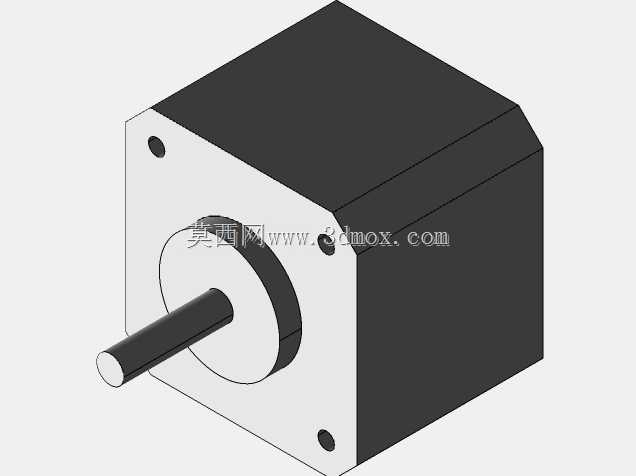

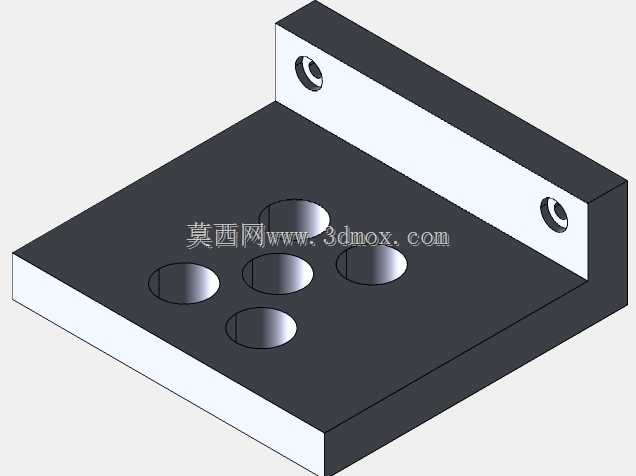

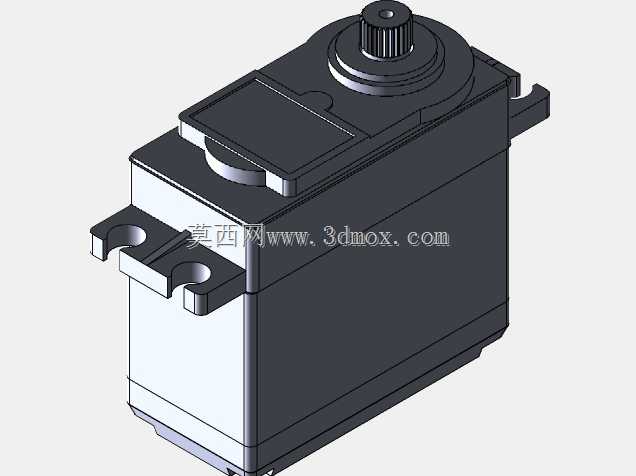

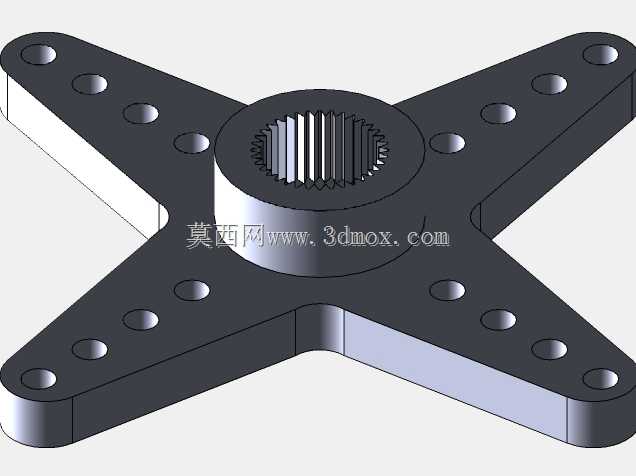

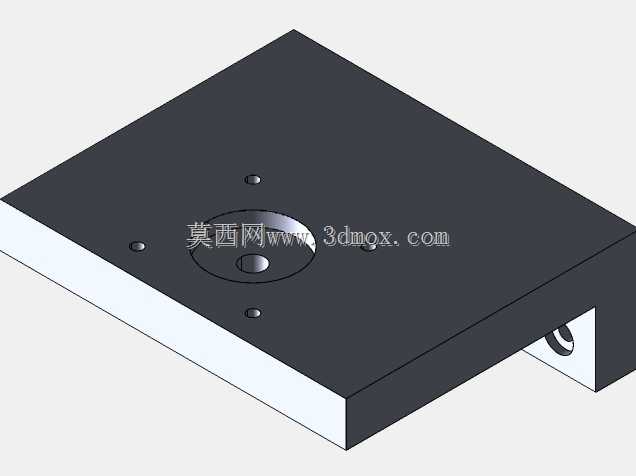

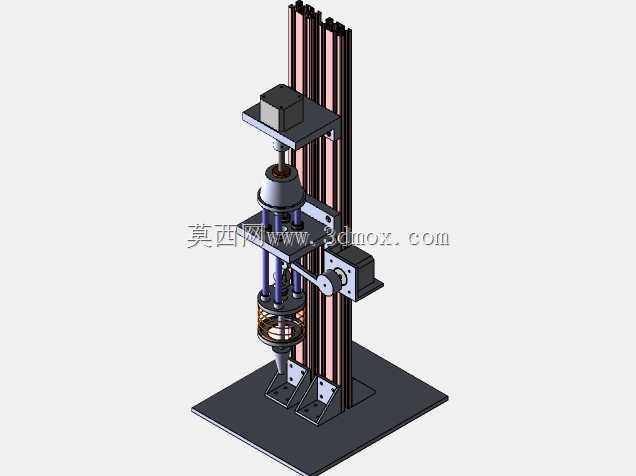

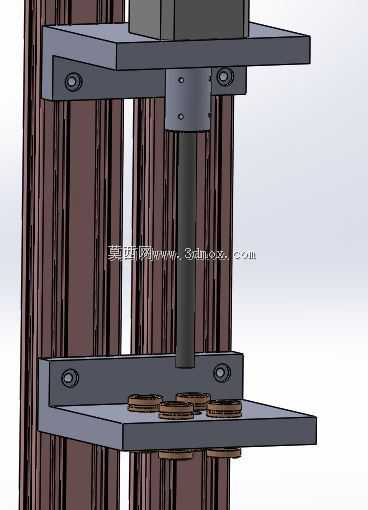

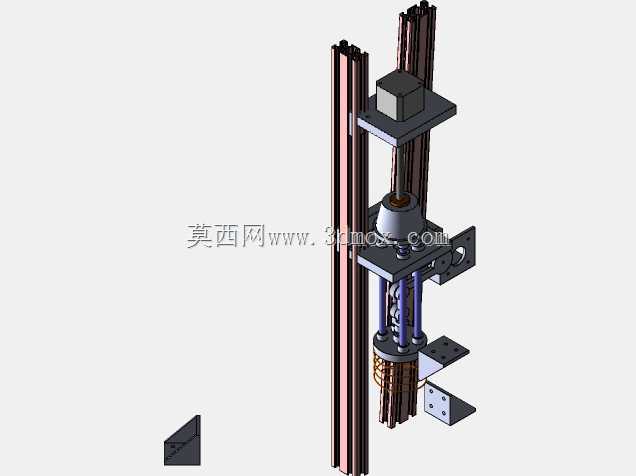

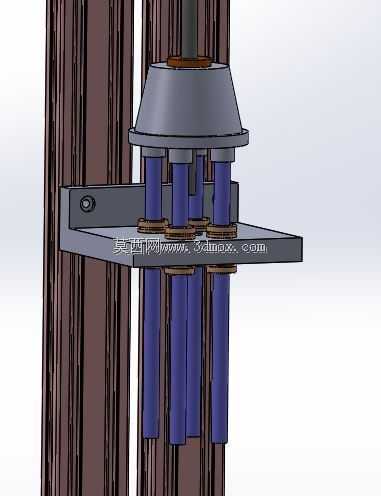

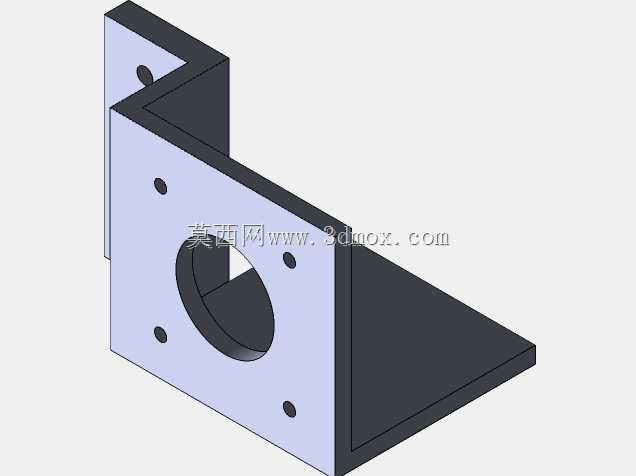

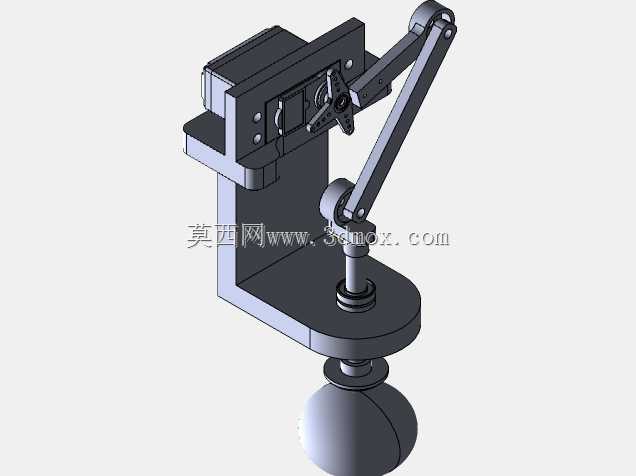

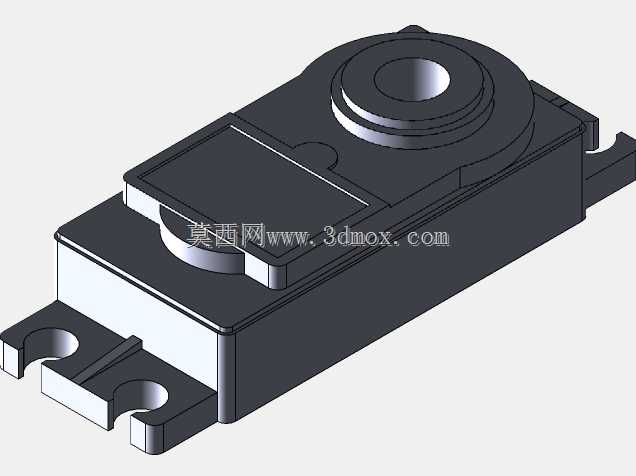

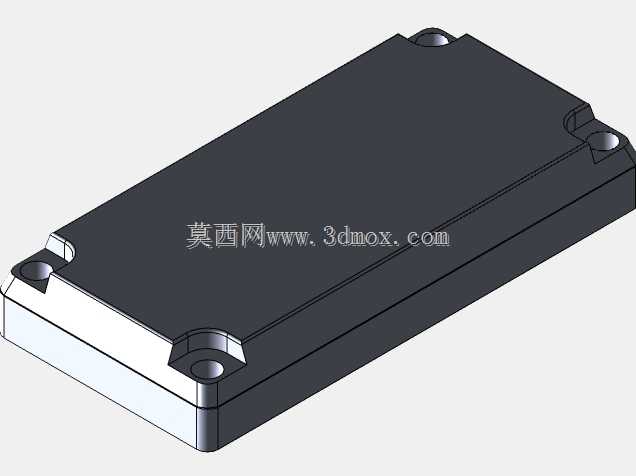

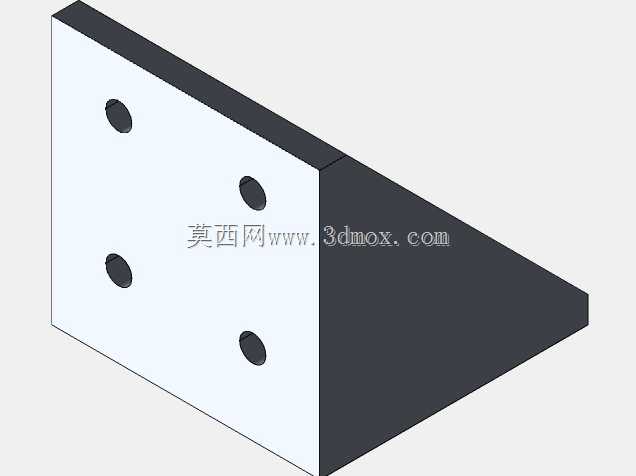

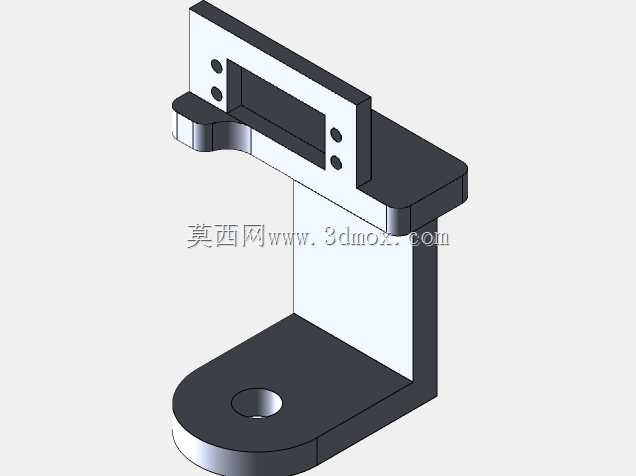

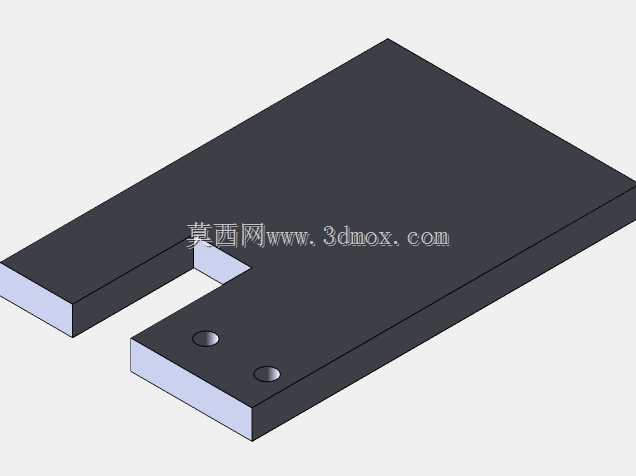

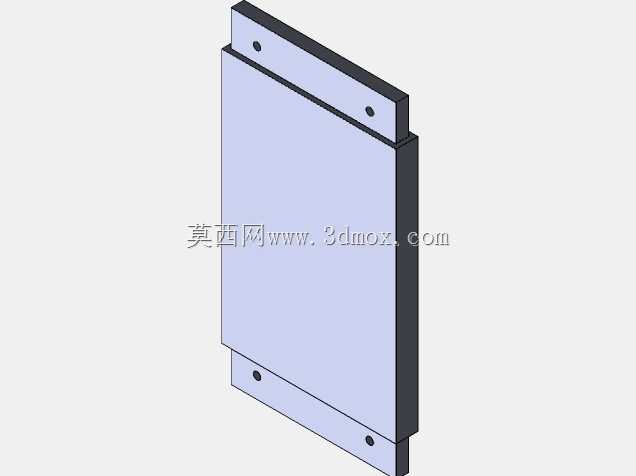

动力适配层面，该结构预留了标准NEMA17电机的安装法兰接口，可直接搭配步进电机做直线进给驱动，也可替换适配MG990、MG995系列大扭矩舵机，用于小行程、低冲裁力的轻型冲孔工位，无需额外加装独立的夹持驱动元件，大幅简化了整套冲孔工装的气路、电路布线复杂度。从安装边界来看，整套机构的主体为双立柱导向承载结构，两根平行导向柱承担冲孔过程中的侧向剪切力，避免冲孔杆受径向力出现弯曲磨损，导向柱的中心距、安装座的孔位都做了通用化设计，可直接固定在标准铝型材工作台上，适配现有多数小型加工工位的安装空间，下方的夹持压头可根据待加工工件的外形更换不同的仿形压块，冲孔杆端头也可根据孔型需求更换圆冲、异型冲头，覆盖不同规格的冲孔加工需求。

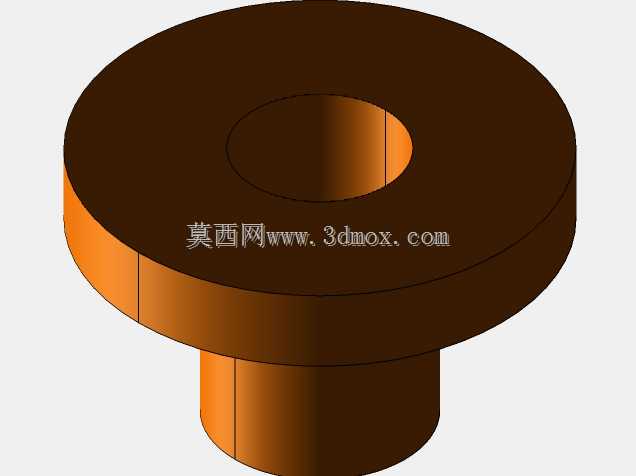

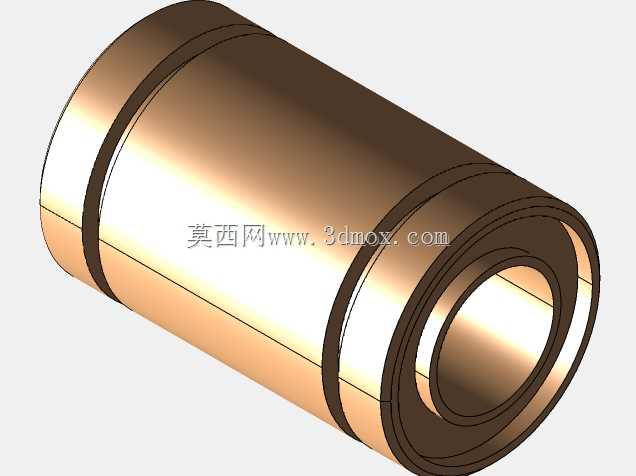

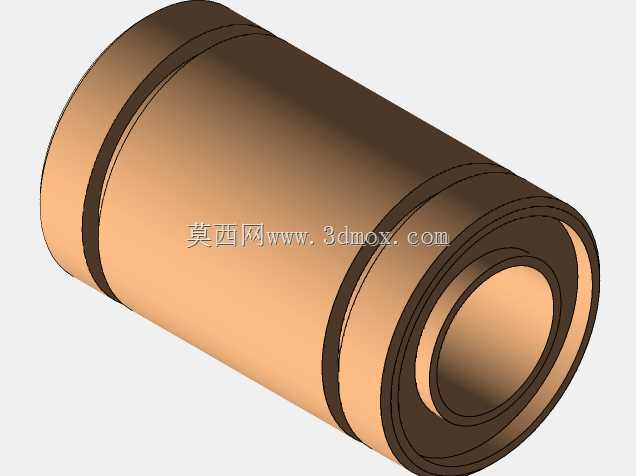

设计过程中重点校核了弹簧的刚度参数，既要保证夹持力足够克服冲孔剪切带来的材料窜动，又要避免压力过大压伤薄型工件表面，同时对冲孔杆的行程做了限位设计，保证冲头穿透工件后预留的安全行程不会碰撞下方胎具，导向柱与衬套的配合间隙控制在0.02mm以内，保证长期往复运行过程中冲孔的位置精度稳定在公差允许范围内，整套结构没有复杂的异形零件，多数零部件都可采用标准机加工艺制作，后期维护更换易损件的成本较低，适合小型加工厂做非标工装改造时直接参考套用，也可作为自动化冲孔设备的标准执行模块直接集成。
