NX车床卡盘套筒端面驱动器结构设计

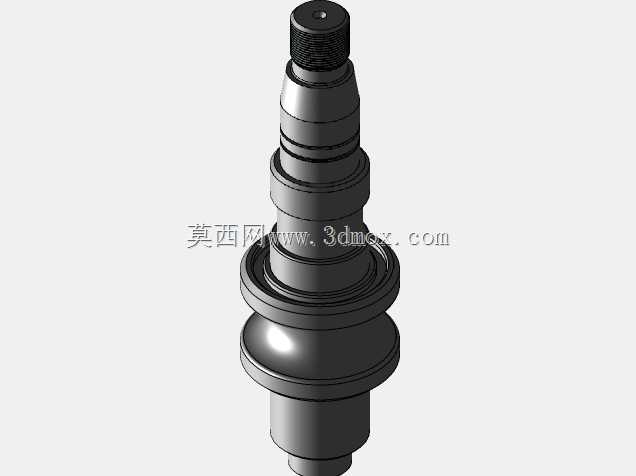

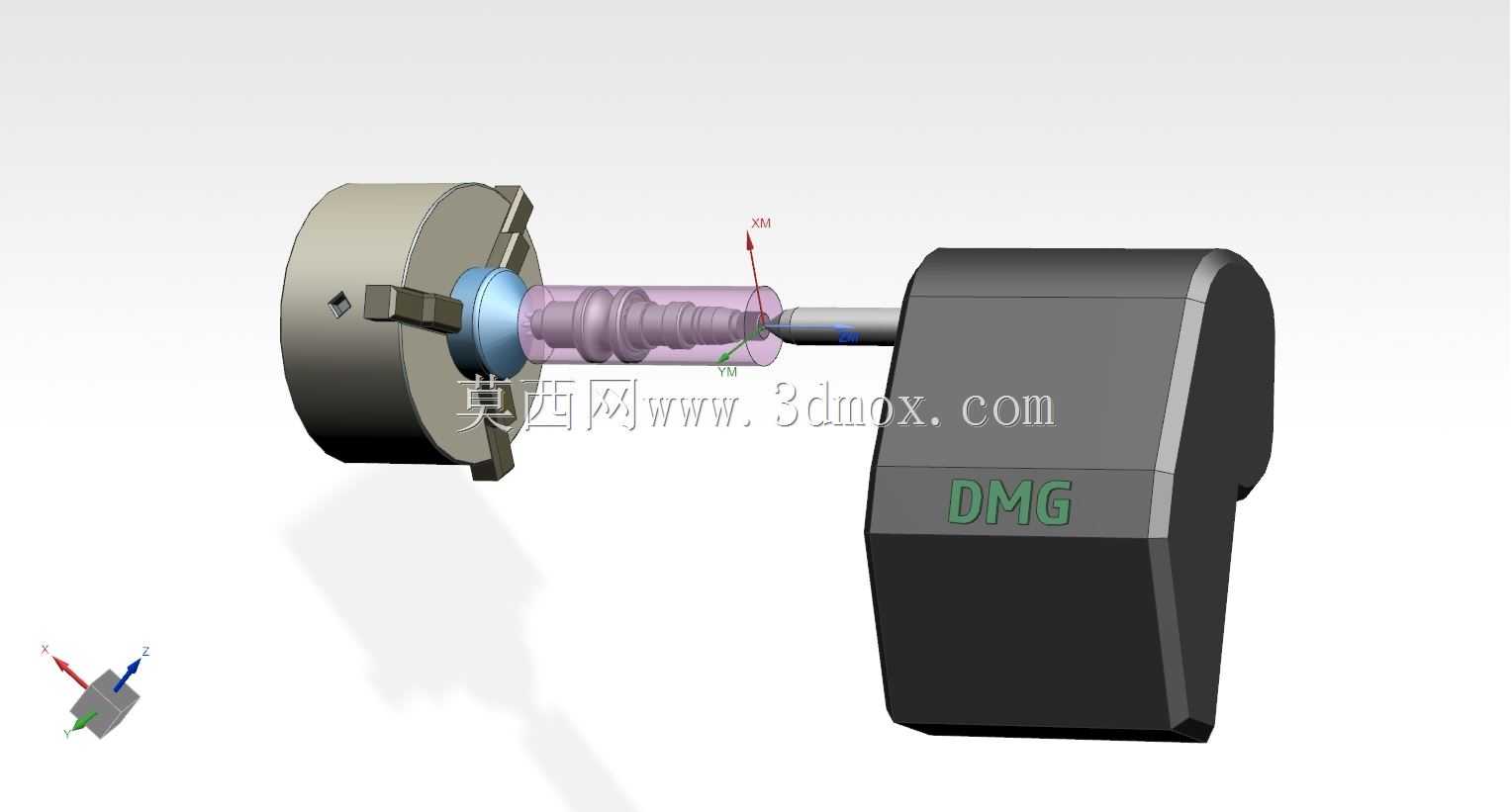

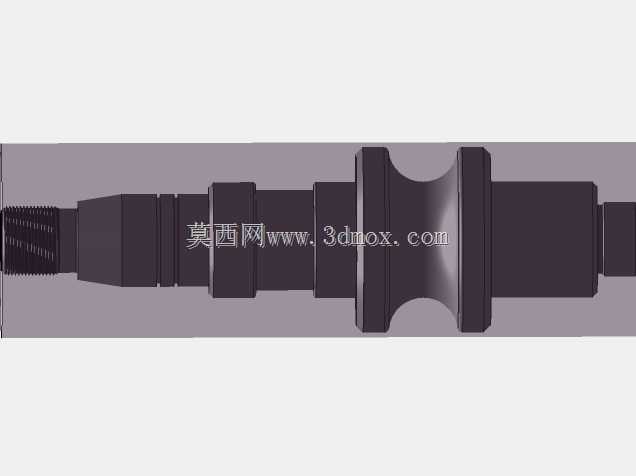

这套结构主要面向轴类零件的车削加工场景，适配中小规格卧式车床的主轴端装夹需求，解决传统卡盘装夹长轴、异形轴时的同轴度偏差、装夹效率低的问题，在批量轴件加工、精密轴类工序加工场景中应用广泛。端面驱动器的核心作用是在工件一端通过卡盘夹持定位的同时，依靠端面的驱动齿嵌入工件端面，传递主轴扭矩，配合尾座顶尖实现工件的两顶装夹，相比传统的卡盘单端夹持，能大幅降低长轴加工时的挠曲变形，提升切削过程中的刚性，尤其适合台阶轴、凸轮轴、细长轴类零件的外圆、端面、型面车削加工。

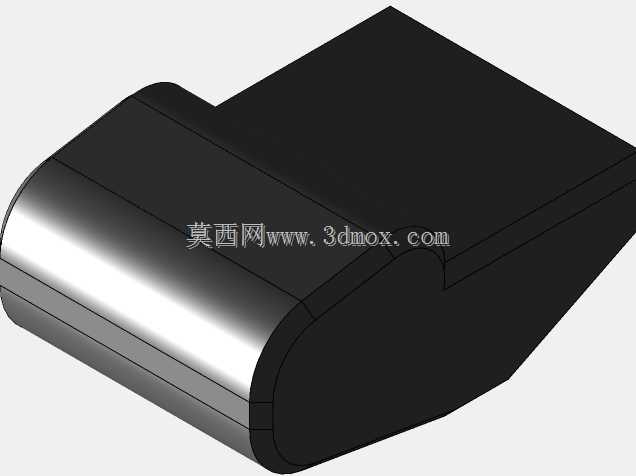

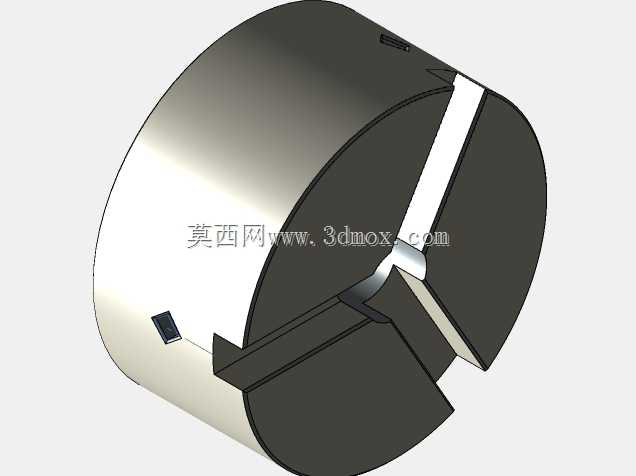

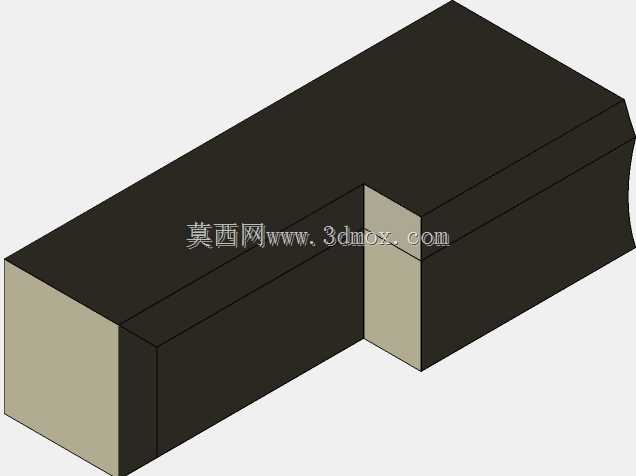

从结构组成来看，整套机构包含卡盘基体、过渡连接套筒、端面驱动组件三个核心部分，卡盘部分采用三爪自定心结构，爪部可根据工件直径调整行程，适配直径范围覆盖20mm到160mm的常规轴类工件，卡盘后端的连接法兰直接与车床主轴端的法兰接口匹配，安装时通过止口定位保证卡盘与主轴的同轴度，止口配合公差控制在H7/h6级别，避免高速旋转时的偏心振动。中间的套筒部分承担扭矩传递与轴向定位的作用，套筒内壁设计有键槽结构，与主轴端的传动键配合，保证主轴输出的扭矩能稳定传递到前端的驱动组件，套筒的轴向长度经过匹配计算，保证端面驱动器的驱动齿伸出长度刚好适配尾座顶尖的顶紧行程，避免顶紧时驱动齿过度嵌入工件端面造成端面损伤，或是顶紧力不足导致加工时工件打滑。

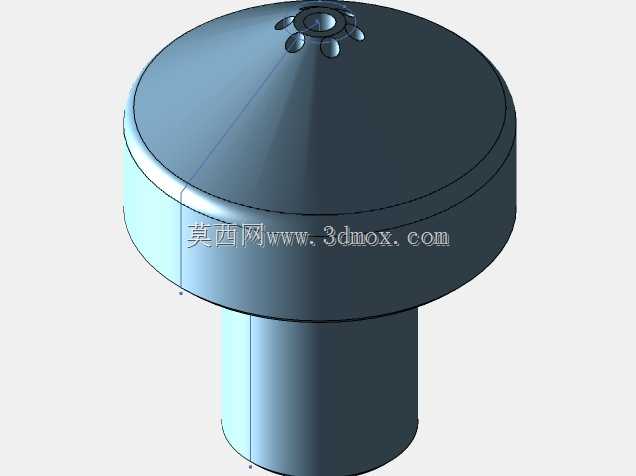

端面驱动组件是整套结构的核心功能部件，驱动端均匀分布6个硬质合金驱动齿，齿尖角度设计为60度，既能保证足够的嵌入深度传递扭矩，又能减少齿尖对工件端面的压痕深度，降低后续端面精加工的余量；驱动齿采用浮动安装结构，每个齿都带有独立的小行程弹簧复位结构，当工件端面存在平面度误差时，各个驱动齿可以自适应调整伸出量，保证所有齿都能与工件端面有效接触，避免个别齿受力过载崩损，同时保证扭矩传递的均匀性，减少加工时的工件扭转振动。

设计过程中重点考虑了安装边界的适配性，整套结构安装后主轴端的总悬伸长度控制在185mm以内，避免悬伸过长导致主轴端刚性下降，影响重切削时的稳定性；卡盘的最大回转直径为250mm，适配常规卧式车床的最大加工回转直径要求，不会与车床的床鞍、刀架发生运动干涉。套筒部分的外圆做了动平衡校正，平衡等级达到G6.3级别，满足最高1500rpm转速下的旋转稳定性要求，避免高速旋转时的离心振动影响加工表面质量。

在实际加工应用中，这套结构相比传统的鸡心夹头传动方式，装夹效率能提升40%以上，不需要每次装夹都调整夹头位置与拨杆间隙，只需要将工件一端顶在尾座顶尖上，另一端靠向端面驱动器，顶紧尾座即可完成装夹，驱动齿会自动嵌入工件端面传递扭矩。针对不同材质的工件，还可以通过调整尾座的顶紧力来控制驱动齿的嵌入深度，加工铝件、铜件等软质材料时适当降低顶紧力，避免端面压痕过深；加工钢件、不锈钢等硬质材料时适当增大顶紧力，保证大切深切削时不会出现打滑问题。

结构的维护也相对便捷，驱动齿属于易损件，当齿尖磨损后可以单独更换单个驱动齿，不需要更换整个驱动盘，降低使用成本；套筒内部的传动键采用标准平键，磨损后可以直接采购标准件更换；卡盘爪的修磨也与常规三爪卡盘的修磨方式一致，不需要特殊的工装工具。整套结构的润滑点设计在卡盘与套筒的连接位置，每周加注一次锂基脂即可保证内部传动部件的润滑，避免长期使用出现磨损卡顿。

从建模逻辑来看，整套模型采用参数化设计思路，各个配合部件的尺寸都设置了关联参数，当需要适配不同规格的车床主轴时，只需要修改后端法兰的止口尺寸、连接螺栓孔分布参数，即可快速生成适配不同型号车床的版本，不需要重新绘制整套结构；驱动齿的伸出量、弹簧预紧力参数也可以根据加工工件的材质特性进行参数调整，快速衍生出针对不同加工场景的专用版本。
