石英原料自动称重输送一体化装置

这套装置主要面向石英砂、石英粉等颗粒粉状石英原料的生产加工场景，常见于玻璃制造、光伏硅料预处理、耐火材料生产、石英建材加工等需要对散状石英物料进行精准定量配料的工序环节，可直接对接上游原料缓存仓与下游混料、包装、煅烧等工序，替代传统人工称重投料的作业模式，解决人工配料误差大、劳动强度高、现场粉尘扩散难管控的实际生产痛点。

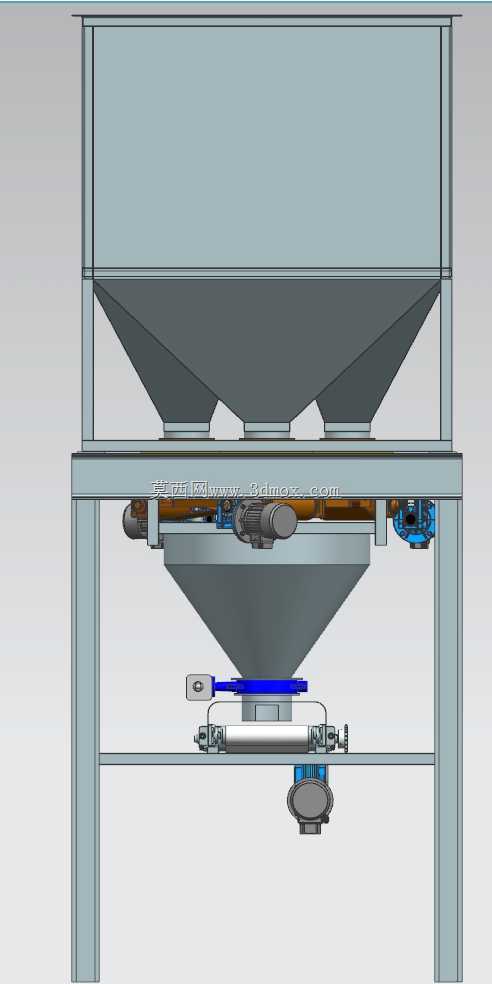

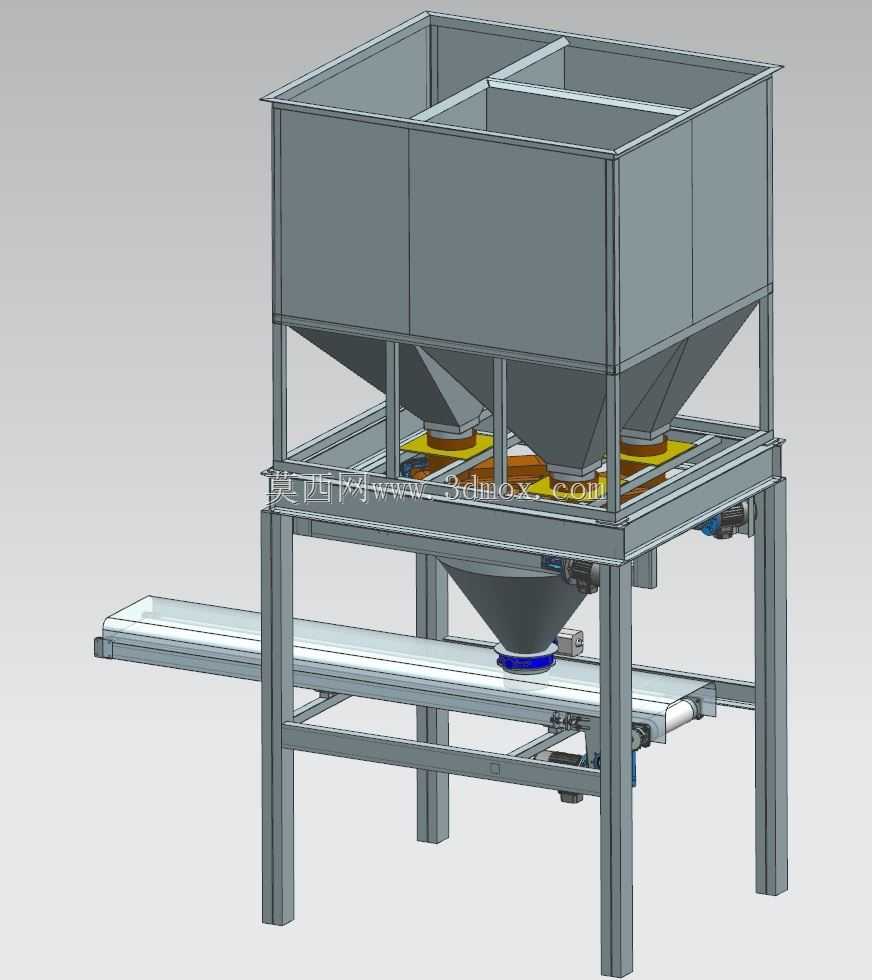

从功能实现逻辑来看，装置上部采用分仓式储料结构，多格料仓可同时存储不同粒度、不同品级的石英原料，料仓下部采用锥斗收口设计，锥角角度严格匹配石英散料的安息角参数，避免物料在仓内架桥、起拱导致的下料不畅问题，每个锥斗出口配置独立的给料控制单元，可根据预设配方值完成单种物料的粗给料与精给料动作，大幅提升称重配料的精度。中部为称重计量单元，整体通过称重模块与机架柔性连接，避免机架振动、输送段运行干扰称重数据的准确性，计量斗下部配置可控卸料机构，达到设定重量值后自动开启卸料，将完成称重的物料输送至下部的输送机构。下部配置水平皮带输送机构，皮带采用耐磨防滑的工业皮带材质，两侧设置挡边结构避免石英物料撒漏，输送段可根据现场安装需求调整伸出长度，直接对接下游设备的进料口，无需额外增设中转接料结构。

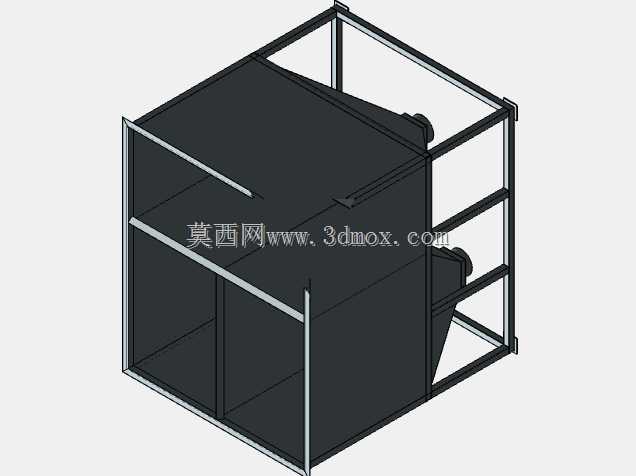

在整体设计思路上，整套装置采用模块化分体设计思路，上部储料仓、中部称重架、下部输送段可拆分运输，现场安装时仅需通过螺栓拼接即可完成组装，降低长途运输与现场吊装的难度。机架主体采用标准型钢焊接成型，关键受力位置做加筋补强处理，可承受满仓石英物料的总载荷，长期运行不会出现机架变形问题；所有与石英物料直接接触的板面均做耐磨处理，减少石英高硬度特性带来的设备磨损，延长易损件更换周期。设计过程中充分考虑现场维护的便捷性，给料机构、称重模块、输送辊筒均采用快装结构，日常检修更换时无需整体拆解设备，可大幅缩短停机维护时间。

从安装边界与尺寸适配来看，整套设备的安装占地宽度控制在2.2米以内，总高度根据储料仓容积不同可适配3.2米至4.5米的车间层高要求，设备总重量控制在2.8吨以内，常规工业厂房的硬化地面即可满足安装承重要求，无需额外做设备基础浇筑。安装时需注意预留上部进料口的操作空间，以及侧面称重模块的校准检修空间，输送段的出料端高度可根据下游设备进料口高度做±300mm的调整适配，可对接不同高度的生产设备。设备运行时的振动幅度控制在0.2mm以内，不会对称重传感器的精度产生干扰，整体计量精度可控制在±0.2%以内，满足石英原料配料的工艺精度要求。

在实际生产应用中，这套装置可实现多批次连续自动称重配料作业，无需人工全程值守，仅需定期补料与校准称重模块即可稳定运行，相比传统人工配料模式，可将配料效率提升60%以上，同时减少人工接触石英粉尘的时长，降低职业健康风险。设备的料仓容积可根据现场每批次配料量做灵活调整，单仓容积可适配0.5立方米至2立方米的不同需求，称重单元的量程可根据工艺要求选配，覆盖每批次50kg至500kg的常用配料量程范围，适配不同规模石英加工生产线的实际需求。输送段的运行速度可根据下游工序的节拍做变频调整，实现称重、卸料、输送全流程的节拍匹配，避免出现物料堆积或者待料停机的问题。
