航空涡轮喷气发动机剖面结构展示

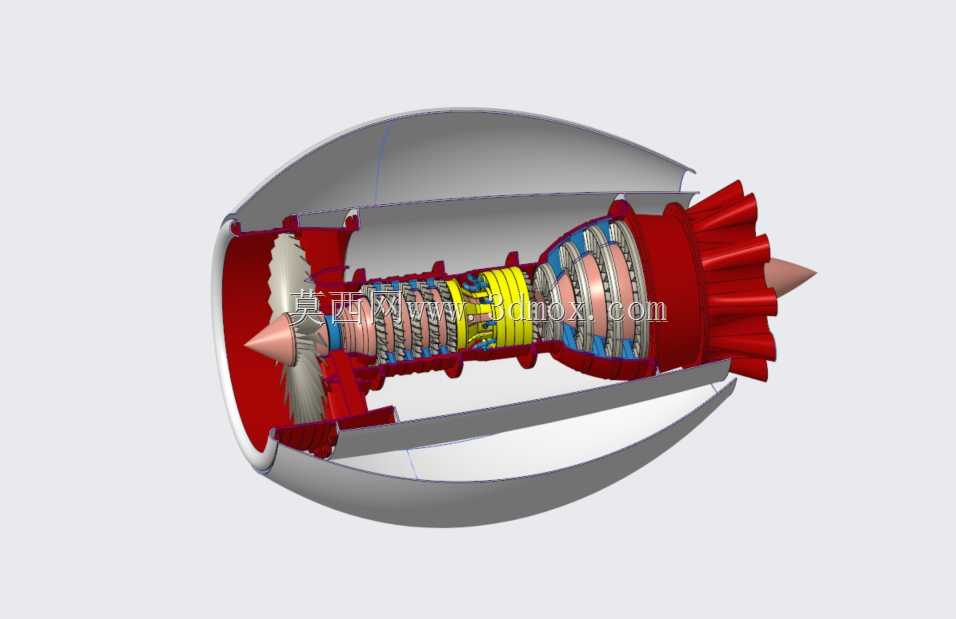

　　本次呈现的是航空涡轮喷气发动机的全剖视三维结构，这类动力装置是亚音速、超音速固定翼航空器的核心动力来源，广泛应用在军用歼击机、教练机以及早期民用喷气式客机上，也可作为高速靶机、巡航飞航设备的主动力单元，其性能直接决定航空器的爬升率、最大平飞速度、航程等核心飞行指标。从结构设计逻辑来看，该模型采用半剖加局部全剖的展示形式，完整还原了从进气道、压气机段、燃烧室、涡轮段到尾喷管的全流道结构，各转子级的叶片排布、静子导流片角度、机匣分层结构都做了等比例还原，能清晰看到压气机段的多级轴流叶片从低压级到高压级的弦长、安装角渐变设计——低压级叶片弦长更长、安装角更小，负责大流量进气的初步增压，高压级叶片弦长逐步缩短、叶型厚度增加，适配高压工况下的气流压缩需求，每级压气机后都设置了对应的静子导流段，将旋转气流调整为轴向流动，降低流道内的紊流损失。

　　燃烧室段采用环形腔结构设计，模型中还原了火焰筒、燃油喷嘴的排布位置，环形燃烧室的结构优势是空间利用率高、出口温度场均匀性好，能在有限的机匣空间内实现燃油与高压空气的充分混合燃烧，将压气机输送来的高压空气加热到涡轮前设计温度，为后续涡轮做功提供高温高压燃气。涡轮段与压气机转子采用同轴连接结构，高温燃气推动涡轮叶片旋转，将燃气的热能与压力能转化为转子的旋转机械能，其中高压涡轮对应驱动高压压气机，低压涡轮对应驱动低压压气机，涡轮叶片采用带内部冷却通道的结构设计（模型中做了简化示意），适配高温燃气下的长期工作需求。

　　尾喷管采用收敛型结构，将涡轮后排出的燃气进一步加速，通过高速喷出的反作用力产生整机推力，喷管出口处的整流锥结构能调整出口流场，降低尾部紊流带来的推力损失。从安装边界来看，该模型还原的发动机为典型的小推力涡喷结构，整机最大外径集中在进气道机匣与燃烧室段，转子系统采用双支点支撑布局，前支点位于低压压气机前侧，后支点位于涡轮段后侧，安装节分别布置在压气机机匣中部与涡轮机匣后侧，适配航空器机身或机翼吊舱的安装接口，进气道唇口采用圆弧过渡设计，能在大迎角飞行工况下保证进气均匀性，避免压气机喘振。

　　在实际工程应用中，这类涡喷结构的三维模型常被用于航空类专业的教学演示、航空爱好者的结构认知，也可作为小型涡喷改装设计、无人机动力选型的结构参考，建模过程中对各转子级的同轴度、叶片与机匣的间隙都做了符合工程实际的还原，压气机叶片与机匣的冷态间隙控制在毫米级，避免工作状态下热膨胀导致的转静子碰磨，同时兼顾压气效率。模型中还还原了机匣的分层连接结构，各段机匣采用法兰边加螺栓连接的形式，方便日常维护中对压气机叶片、燃烧室部件、涡轮叶片的检查与更换，附件机匣的预留位置也做了示意，可拓展安装燃油泵、滑油泵、转速传感器等附属附件，完整匹配真实发动机的系统构成。
