带空间曲面轮廓的传动凸轮轴结构设计

这类带空间曲面轮廓的凸轮轴，核心应用场景集中在阀类启闭控制、小型内燃机配气机构、自动化生产线的间歇送料工位，承担把旋转运动转化为指定规律直线往复运动的功能，是整套机构里决定动作时序精度的核心零件。从实际使用场景看，阀块配套的凸轮轴需要长期承受周期性接触应力，表面轮廓的精度直接决定阀门启闭的行程误差，一旦轮廓加工偏差超过0.02mm，就会出现阀口密封不严、启闭时序错位的问题，直接影响整套流体控制系统的稳定性。

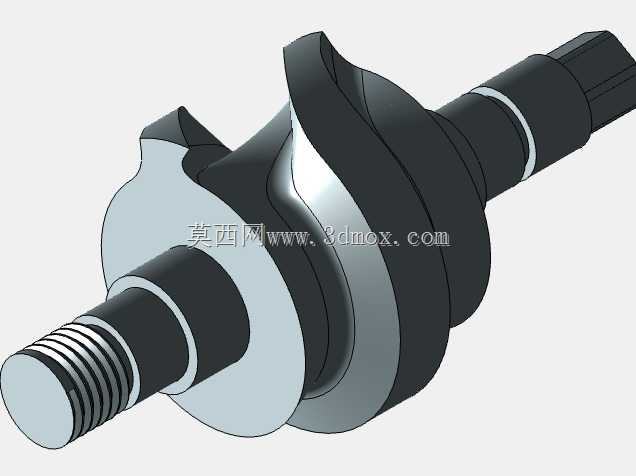

设计这类零件的时候，最先要明确的是两端安装轴段的配合公差，左端带外螺纹的轴段是用来锁紧轴向定位套的，螺纹规格要匹配配套的锁紧螺母，轴颈的粗糙度要达到Ra1.6才能保证和滑动轴承配合时的运转顺畅度，避免长期运转出现偏磨。中间的3D曲线轮廓部分是整个零件的设计难点，不能直接用规则回转体特征生成，需要先根据从动件的运动规律——比如等速运动、简谐运动的位移曲线，反推凸轮轮廓的空间坐标点，再通过样条曲线拟合生成连续曲面，曲面的曲率变化要做平滑过渡，不能出现锐角拐点，否则会导致从动件运动时出现刚性冲击，运转噪音大还会加速接触表面的磨损。

从安装边界来看，两端轴颈的同轴度要控制在0.01mm以内，不然装配后会出现整轴转动卡滞的问题，凸轮轮廓相对于两端轴颈的基准轴线的位置度公差，要根据从动件的行程精度要求设定，一般阀类用的凸轮轴这个公差要控制在0.015mm以内。加工层面，两端的轴段和螺纹部分确实可以通过常规车床车削完成，走刀路径简单，加工效率高，但中间的空间曲面部分必须采用4轴及以上的加工中心完成铣削，因为普通3轴机床无法实现曲面法向的连续走刀，加工出来的轮廓会出现接刀痕，表面光洁度达不到设计要求，后续如果靠钳工打磨修正轮廓，很容易破坏原有的曲面精度，导致运动规律偏离设计值。实际加工测算里，仅中间曲面部分的精铣走刀时间就需要1.5小时以上，主要是为了保证表面光洁度达到Ra0.8的要求，减少和从动件接触时的摩擦阻力，延长零件的使用寿命。

设计过程中还要考虑零件的材料选择和热处理工艺，这类承受接触应力的凸轮轴一般选用40Cr调质处理，表面淬火硬度达到HRC45-50，才能保证长期接触运转下不会出现表面点蚀、轮廓变形的问题。曲面部分的轮廓升程要和配套的从动件弹簧预紧力匹配，升程过大容易导致弹簧过载失效，升程过小则无法实现阀门的全开行程，设计时需要反复做运动仿真验证，确认整个转动周期内从动件的位移、速度、加速度曲线没有突变，避免出现柔性或刚性冲击。另外轴上的环形槽是用来安装密封圈的，槽的宽度和深度要符合对应密封圈的标准尺寸，防止工作介质从轴端泄漏，右端的扁方结构是用来和驱动端连接的，要保证扁方的对称度公差，避免驱动时出现传动间隙，影响动作的响应速度。
