阀块配套折弯金属封盖结构设计

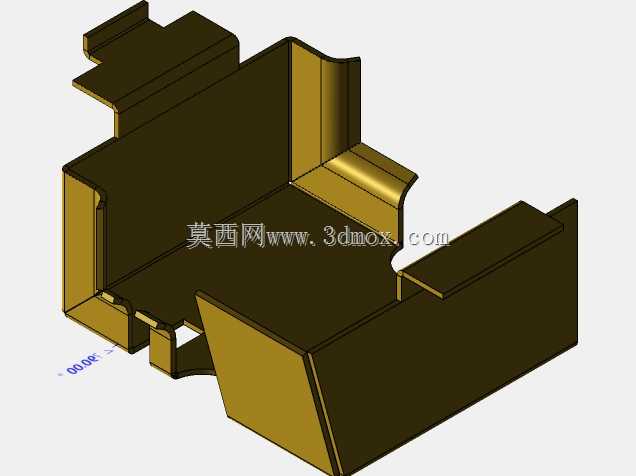

　　这款金属封盖主要应用在工业流体控制回路的阀块组件上，作为阀块侧边的防护与遮挡构件，日常工况下需要阻隔外界粉尘、切削碎屑、飞溅油污进入阀块的安装槽位，避免阀块内置的流道密封面、小型紧固件被杂质卡滞或腐蚀，同时也能对阀块侧边外露的管路接头边缘形成物理遮挡，减少运维过程中人员被尖锐棱边剐蹭的风险。从结构设计来看，整体采用一体化钣金折弯成型工艺，没有额外的拼接焊缝，主体为敞口式槽型结构，底部平整区域可以完全贴合阀块对应的安装基准面，三个侧边的折弯翻边高度经过匹配计算，刚好能嵌入阀块侧边的预留卡槽内，不需要额外设置复杂的定位结构就能完成预固定，降低装配时的对位难度。

　　两侧延伸出的带缺口凸耳是专门的安装限位结构，凸耳上的缺口尺寸对应阀块上的定位凸台尺寸，装配时直接将缺口卡入凸台即可完成X、Y两个方向的限位，不需要反复调整位置，后续只需要在对应点位加装紧固件就能完成固定，能有效提升现场装配的效率。内侧的圆弧过渡折弯处特意做了R角处理，避免折弯应力集中导致板材开裂，同时也能减少安装时与阀块内部线束、小型管路的剐蹭，防止管线外层绝缘层被割破。靠近流道接口的一侧特意做了内凹让位结构，让位的弧度和深度完全匹配阀块上对应接头的外轮廓尺寸，安装后不会和接头产生干涉，同时能在接头周边形成半包围的防护结构，阻挡外界杂物顺着接头缝隙进入阀块内部。

　　从安装边界来看，封盖的整体外形尺寸完全适配对应规格阀块的侧边安装槽，翻边的厚度和卡槽的间隙控制在0.1mm到0.2mm之间，既保证安装时可以顺畅推入，又不会因为间隙过大出现晃动异响。底部平面的平面度公差控制在0.1mm以内，保证和阀块安装面贴合后没有明显缝隙，避免细小粉尘从接缝处进入。材质选用常规的冷轧钢板，表面做氧化发黑处理，具备基础的防锈能力，适合车间常规工况下长期使用，板材厚度选用3mm规格，兼顾结构强度和轻量化需求，日常运维过程中即使受到轻微的外力碰撞也不会出现变形，不会因为封盖变形导致防护失效。

　　在设计过程中特意优化了折弯工序的排布，所有折弯边都可以通过常规数控折弯设备一次加工完成，不需要定制特殊的成型模具，能有效降低加工成本，适合小批量配套生产。结构上没有设置多余的冗余特征，所有的凸耳、让位、翻边结构都对应实际的装配和功能需求，没有为了外观增加无意义的造型，完全从实用角度出发，满足阀块组件的实际防护和装配要求。
