带多安装孔位的方形电源变压器结构

　　在低压配电、小型工控设备的供电回路里，这类方形结构的电源变压器是很常见的电压转换部件，日常做设备结构布局的时候，经常需要把这类元件的安装边界、外形轮廓提前在三维环境里匹配好，避免后期装配时和周边的线槽、PCB板、固定支架产生干涉。从实际使用场景来看，这类变压器大多用在小功率供电场景里，比如小型工控终端、桌面式检测设备、民用电子装置的电源输入端，负责把市电高压转换成控制回路需要的低压直流或者交流供电，给主板、传感器、小型执行元件提供稳定的电压输入。

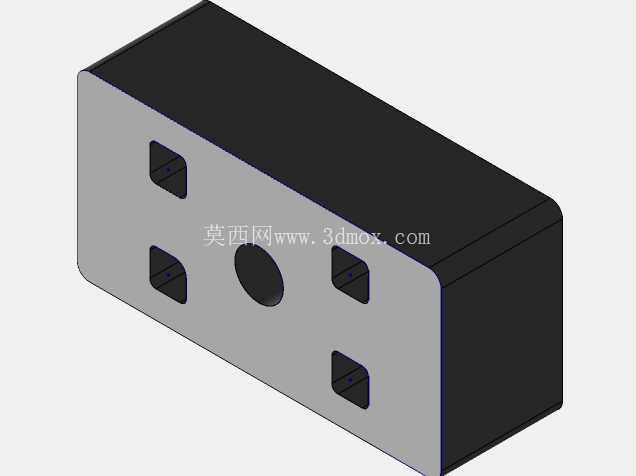

　　从结构设计的角度看，这个壳体采用方正的切角造型，没有多余的外凸结构，能最大化利用设备内部的安装空间，四个边角做了小圆弧过渡，既可以避免安装时尖锐边角划伤操作人员或者周边线材，也能在壳体注塑或者冲压成型的时候减少应力集中，提升外壳的结构强度。正面预留的四个方形安装沉孔，是用来把变压器主体固定在设备安装板或者支架上的，沉孔的深度刚好可以容纳固定螺丝的头部，安装完成后螺丝不会突出壳体表面，不会和周边堆叠的元件产生刮擦；中间的圆形开孔是接线引出位，变压器内部的绕组引线可以从这个位置穿出，和外部的供电端子、接线排连接，开孔的边缘做了钝化处理，不会割破线材的绝缘层，降低使用过程中漏电、短路的风险。

　　做三维建模的时候，首先要确认的是安装孔的孔位间距，这个参数直接决定了配套安装支架的开孔位置，如果孔位偏差超过0.5mm，现场安装时就会出现螺丝无法对位的问题，所以建模时需要严格按照实际安装尺寸约束四个方孔的中心距，同时要预留出安装公差，一般孔位的尺寸会比实际固定件的尺寸大0.2mm左右，方便装配时调整位置。壳体的整体厚度也要匹配内部绕组的堆叠尺寸，既要保证内部有足够的空间容纳漆包线绕组、绝缘骨架、屏蔽层，也要避免壳体过大造成空间浪费，毕竟小型设备的内部安装空间通常都比较紧凑，每一寸空间都需要合理利用。

　　在实际设备选型配套的时候，这类方形变压器的安装方式非常灵活，既可以通过正面的四个孔位从正面锁螺丝固定，也可以依托壳体的平整侧面做粘接或者卡扣固定，适配不同的设备内部结构。壳体的黑色部分一般采用绝缘阻燃的工程塑料材质，能起到很好的电气绝缘作用，避免内部绕组和外部金属结构接触引发漏电风险，正面的灰色端盖和主体采用卡扣或者超声波焊接的方式连接，装配完成后整体密封性较好，可以阻挡日常使用中的灰尘、少量飞溅的液体进入壳体内部，提升元件在复杂车间环境下的运行稳定性。

　　很多刚入行的结构工程师在布局这类电气元件的时候，容易忽略接线孔的预留空间，只按照壳体的最大外轮廓预留安装位置，结果实际装配时发现接线端子突出、线材弯折半径不够，导致线材长期受弯折应力出现绝缘层破损的问题，所以在三维布局阶段，除了要匹配壳体本身的外形尺寸，还要在接线孔的外侧预留至少15mm的线材弯折空间，同时要确认安装孔位和周边元件的距离，保证锁螺丝的时候工具可以正常伸入操作，不会被周边的电容、接线端子挡住操作空间。另外还要考虑变压器工作时的散热需求，壳体的周边不要完全被其他密封结构包裹，要预留一定的空气流通间隙，避免长期工作时热量堆积，影响绕组的绝缘寿命和电压输出稳定性。

　　从加工适配的角度看，这个壳体的造型没有复杂的曲面结构，不管是做注塑模具开模还是钣金折弯加工，工艺难度都很低，量产时的良率很高，对应的制造成本也更容易控制，这也是这类方正造型变压器被广泛应用的原因之一。建模时把各个安装特征的尺寸做参数化约束，后续如果需要调整功率、更改绕组尺寸，只需要修改对应的壳体长度、宽度参数，就可以快速衍生出不同功率规格的同系列变压器模型，大幅提升系列化产品的设计效率，减少重复建模的工作量。在装配验证阶段，还可以把这个模型导入到整体设备的装配体里，做干涉检查、安装路径模拟，提前发现结构布局里的问题，避免等到零件加工完成后才发现装配冲突，造成物料和时间成本的浪费。
