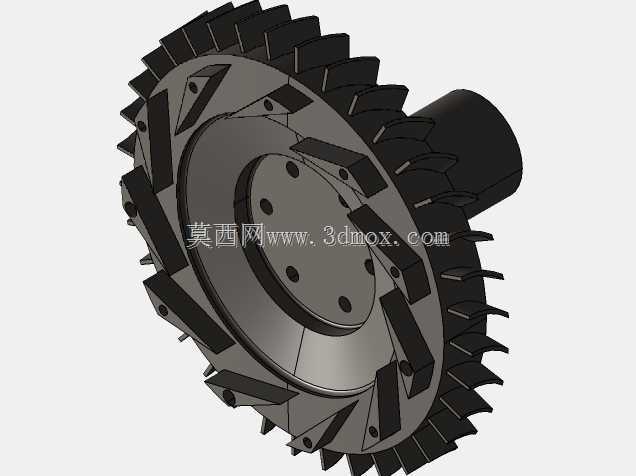

鹞鹞涡喷发动机MK46扩压器结构设计

在小型涡喷发动机的气动链路里，扩压器是衔接压气机叶轮与燃烧室的核心承力兼气动整流部件，这款MK46配套的扩压器结构，主要适配小推力级涡喷动力单元，常见于靶机、小型巡飞器、航改型小型动力装备的动力段装配场景。从实际工况来看，扩压器的核心作用是将压气机出口的高速气流完成减速增压，把气流的动能高效转化为压力能，同时梳理气流流向，避免高速旋流直接冲入燃烧室造成流场紊乱、燃烧效率骤降甚至喘振问题。这款扩压器采用径向扩压与轴向导流结合的结构形式，外圈布置的长短叶片组合结构，是针对小尺寸发动机流道狭窄、气流流速高的特点设计的，长叶片负责主气流的导向与扩压，短叶片则用于抑制叶道内的气流分离，降低低工况下的流动损失。设计过程中，首先要匹配压气机叶轮的出口气流角，扩压器叶片的进口安装角需要和叶轮出口的绝对气流角保持合理的冲角范围，通常控制在正负2度以内，避免过大的冲角造成进口处的气流撞击损失，同时叶片的型线采用渐扩通道设计，通道的扩张角严格控制在7到9度区间，防止扩张角过大引发气流附面层分离，导致扩压效率下降。从安装边界来看，扩压器的中心定位孔与发动机主轴的轴承座端盖采用H7/h6的间隙配合，保证装配同轴度，外圈的安装边通过周向均布的螺栓孔与压气机机匣、燃烧室机匣连接，安装边的端面平面度要求控制在0.02mm以内，避免装配后出现漏气导致流道压力损失。叶片部分的结构设计兼顾了气动性能与加工可行性，叶片与轮盘采用一体化结构，既减少了装配环节的连接应力，也能适应高转速下的离心载荷，叶片前缘做了小圆角处理，降低来流冲击的敏感性，尾缘则采用适度减薄设计，减少尾迹损失。在实际加工落地层面，这类结构需要考虑五轴加工的刀具可达性，叶片之间的流道宽度要匹配最小刀具直径，避免加工过程中出现刀具干涉，同时轮盘背面的减重槽设计，在保证结构强度满足1.2倍最大转速离心载荷的前提下，尽可能降低部件自重，减少发动机整体的转动惯量，提升动力响应速度。流道的表面粗糙度要求控制在Ra1.6以下，降低气流沿程摩擦损失，各个安装定位面的形位公差需要和上下游部件的装配基准统一，保证整台发动机装配后流道的同轴度，避免出现台阶引发的局部涡流。
