阀块用开口销连接接头结构设计

　　在液压阀组、仪表管路的装配场景中，开口销接头是承担管路与阀块本体定位、防脱连接的核心小尺寸零件，这类零件看似结构简单，却直接决定了低压流体管路在振动工况下的连接可靠性，很多现场出现的管路渗漏、接头脱出故障，追根溯源都是接头销接结构的设计余量不足或者安装边界考虑不周导致的。做这个接头的结构设计时，最先要明确的是它的实际使用场景：它不是用于高压硬管的法兰对接，而是配套仪表类阀块的小通径管路，多用于气动控制回路、低压润滑回路的终端连接，工作时需要承受管路自身重量带来的径向载荷，以及设备运行时传递的小幅振动，同时还要满足现场快速拆装的维护需求，不需要额外的专用工具就能完成装拆。

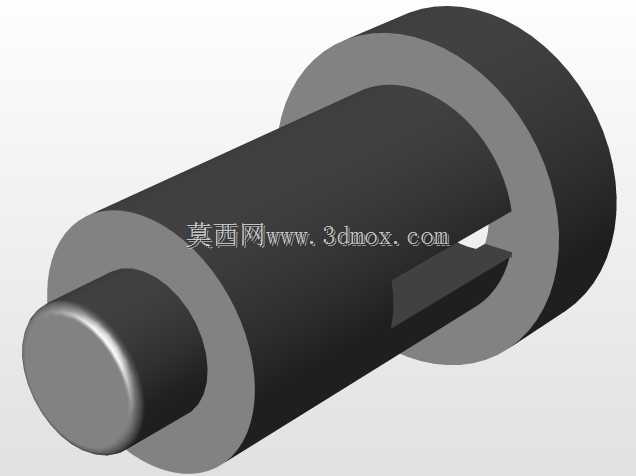

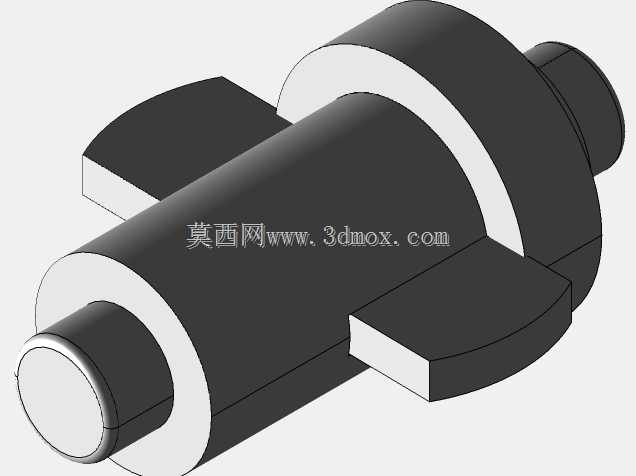

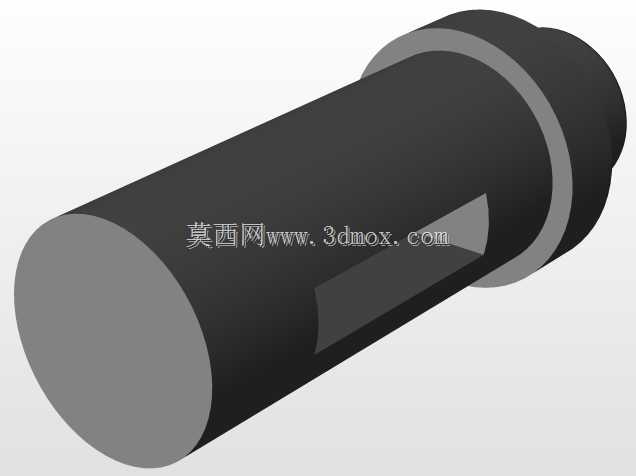

　　从结构功能来看，这个接头采用两端轴颈加中部凸缘的主体结构，两侧对称开出的扁台是开口销的安装让位结构，安装时接头穿过阀块上的对应安装孔，中部凸缘贴合阀块安装面完成轴向定位，两侧扁台位置卡入开口销后，就能限制接头的轴向窜动，相比传统的螺纹接头+防松螺母的组合，这种销接结构的装拆效率更高，而且不会出现螺纹咬合锈蚀后无法拆卸的问题，尤其适合需要频繁拆装维护的仪表阀组工位。设计过程中最先敲定的是中部凸缘的尺寸，凸缘的外径要比阀块安装孔大2-3mm，既保证足够的承压面避免安装时压伤阀块表面，又不会因为凸缘过大占用周边其他阀件的安装空间，毕竟仪表阀块的安装面通常布局紧凑，相邻阀件的间距往往只有十几毫米，接头的外轮廓尺寸必须严格控制在安装边界内。两侧的扁台加工位置要和接头轴线对称，扁台的深度要匹配对应规格开口销的线径，深度过浅会导致开口销安装后高出接头表面，和周边零件发生干涉，深度过深则会削弱接头轴颈的结构强度，在长期振动载荷下出现轴颈断裂的风险。两端的轴颈尺寸要和对接的管路内径做间隙配合，配合公差选H8/h7即可，不需要过高的加工精度，毕竟这类低压回路的密封是靠轴颈上套装的密封圈来实现，接头本身只承担定位和防脱的作用，过高的精度要求反而会提升不必要的加工成本。

　　很多新手设计这类接头时容易忽略开口销的安装操作空间，把扁台位置设计得过于靠近中部凸缘，导致现场安装时钳子无法顺利卡入开口销的尾部完成掰开锁定，实际建模时要在扁台外侧预留至少5mm的操作空间，保证维护人员戴着手套也能顺利完成开口销的装拆。另外接头的所有棱边都要做0.5mm的倒角处理，一方面是避免安装时锋利的棱边割伤密封圈，另一方面也能去除机加工产生的毛刺，防止毛刺脱落进入管路造成阀件卡滞。从安装边界来看，这个接头装入阀块后，突出阀块表面的高度要控制在合理范围，突出过短会导致开口销安装困难，突出过长则会在阀块表面形成突出的磕碰风险点，容易被现场的工具、管线拉扯造成接头变形。在材料选择上，这类接头通常选用304不锈钢或者镀锌碳钢，不需要做额外的表面处理，只要满足基础的防锈要求即可，毕竟它不接触强腐蚀介质，工作环境的温度也在常规工业环境范围内。建模的时候要注意两侧扁台的对称度公差控制在0.1mm以内，如果对称度偏差过大，安装后开口销会出现单侧受力的情况，长期振动下开口销容易出现疲劳断裂，失去防脱作用。另外中部凸缘和轴颈的过渡位置要做R1的圆角过渡，避免应力集中，很多接头的断裂故障都出现在轴颈和凸缘的交接位置，就是因为直角过渡造成的应力集中，在反复振动载荷下萌生裂纹。

　　实际应用中，这类接头还可以根据不同的阀块安装孔尺寸调整轴颈直径和凸缘厚度，不需要改变整体的销接结构逻辑，只要保证开口销的安装位置和操作空间满足要求即可，属于通用性较强的阀块连接件。在管路装配时，先把密封圈套入接头的对应轴颈位置，再将接头插入阀块安装孔，确认凸缘完全贴合安装面后，把开口销卡入两侧扁台位置，掰开开口销的尾部完成锁定，整个安装过程不需要扭矩扳手，只需要一把尖嘴钳就能完成，非常适合现场应急维护和快速装配的场景。相比卡套式接头，这种销接接头的成本更低，结构更简单，对安装人员的技能要求也更低，不容易出现因为安装扭矩不当导致的接头损坏或者密封失效问题，在低压仪表阀组、小型气动控制回路中有着非常广泛的应用。
