锥齿花键复合传动齿轮轴结构设计

项目分类:齿轮 发布时间:2025-10-12 ID:1086229
  • 锥齿花键复合传动齿轮轴结构设计
  • 锥齿花键复合传动齿轮轴结构设计
  • 锥齿花键复合传动齿轮轴结构设计

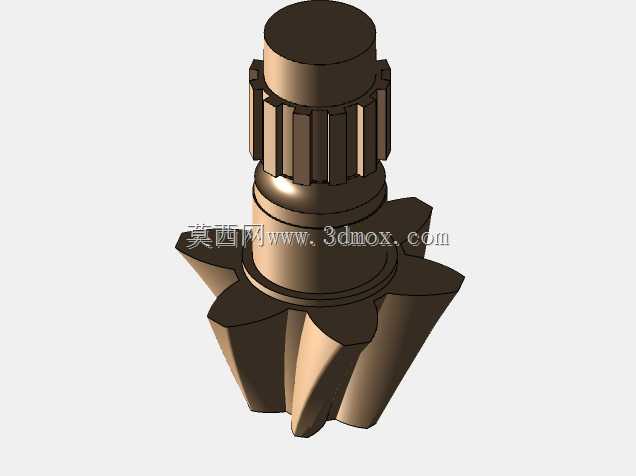

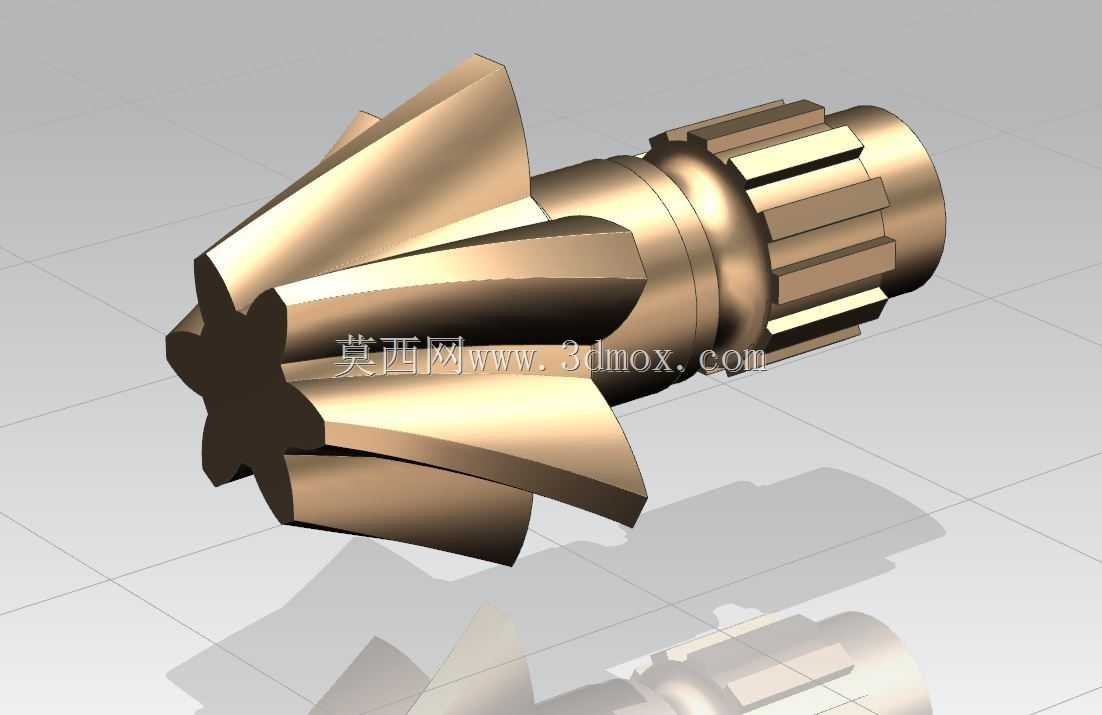

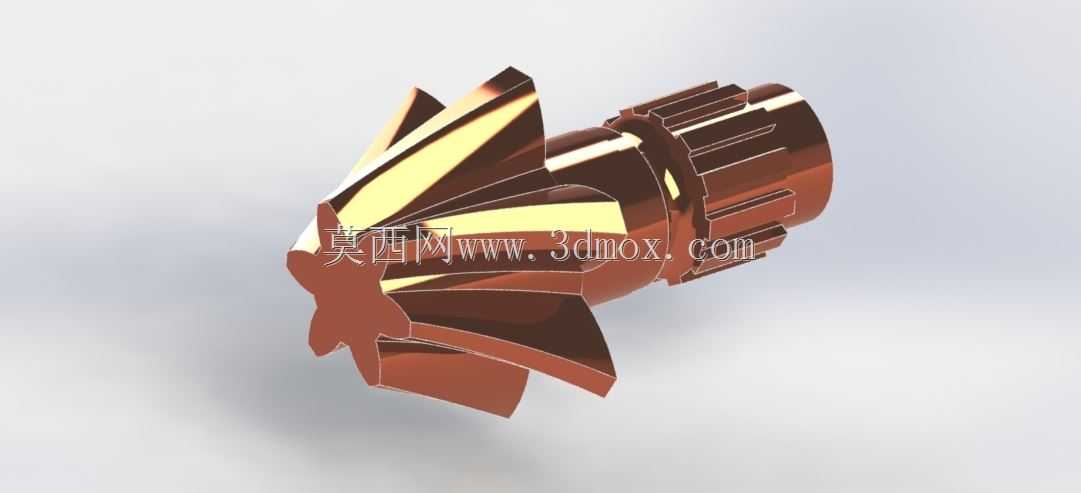

  这款齿轮轴采用锥齿与花键同轴集成的结构形式,在中小功率传动链路中承担变向传动与扭矩同步输出的核心作用,常见于阀门驱动执行机构、小型机床进给箱、农机传动分动箱等需要在有限安装空间内完成动力换向传递的场景。从实际工况适配角度看,锥齿段采用等顶隙收缩齿设计,齿向沿轴端呈放射状分布,啮合过程中齿面接触区会沿齿高、齿长方向形成稳定的贴合带,相比直齿锥齿轮能承受更高的瞬时冲击载荷,同时降低啮合传动时的轴向窜动余量,适配阀门启闭过程中扭矩波动较大的工况特性。花键段采用矩形花键结构,键齿沿轴身周向均布,相比单键连接能传递更大的额定扭矩,同时保证配合件安装时的同轴度精度,避免传动过程中出现偏磨、卡滞问题。

  设计阶段优先考虑安装边界的适配性,轴身各段轴径采用阶梯式过渡,锥齿端最大外径与花键端外径根据传动比与扭矩需求匹配设定,轴肩位置预留标准轴承安装位,可直接适配常规深沟球轴承或圆锥滚子轴承的安装尺寸,无需额外加工定制衬套,降低现场装配的适配成本。齿形参数设计时,将锥齿的分度圆锥角设定为适配垂直相交轴传动的常用角度,保证与配对锥齿轮啮合时的重合度处于1.2-1.5的合理区间,既避免重合度过小导致传动平稳性下降,也防止重合度过大造成齿根强度不足。花键段的键齿数量、齿宽尺寸根据许用挤压应力核算确定,保证在额定载荷下键齿侧面的挤压应力处于材料许用范围内,长期运行不会出现键齿压溃、磨损超差的问题。

  轴身过渡位置均采用圆角过渡处理,避免应力集中导致的轴身断裂风险,尤其是锥齿根部与轴身衔接处、花键末端退刀槽位置,圆角半径经过应力校核优化,在不影响装配干涉的前提下尽可能放大圆角尺寸,提升轴件的疲劳强度。从装配逻辑上看,该齿轮轴采用两端支撑的安装形式,锥齿端靠近传动啮合侧,花键端连接动力输入或输出端,轴身预留的卡簧槽、锁紧螺纹位可实现轴向定位,防止运行过程中出现轴向窜动导致啮合错位。实际应用中,这类集成式齿轮轴能减少传动链路中的零件数量,省去单独的锥齿轮与花键轴的连接环节,降低装配累积误差,提升整个传动机构的运行可靠性,尤其适合安装空间紧凑、对传动精度有一定要求的中低速传动场景。

  齿面加工工艺适配常规滚齿、铣齿加工流程,建模时已预留加工退刀位置,无需特殊工装即可完成齿形加工,后续若需进行齿面淬火处理,模型中各段壁厚均匀,不会出现热处理变形量超差的问题。花键段的尺寸公差按照滑动配合要求设定,可适配频繁滑移的传动工况,比如阀门调节过程中需要的轴向微调动作,不会出现卡滞或间隙过大的问题。
