多工位球窝式球齿轮传动承载盘结构

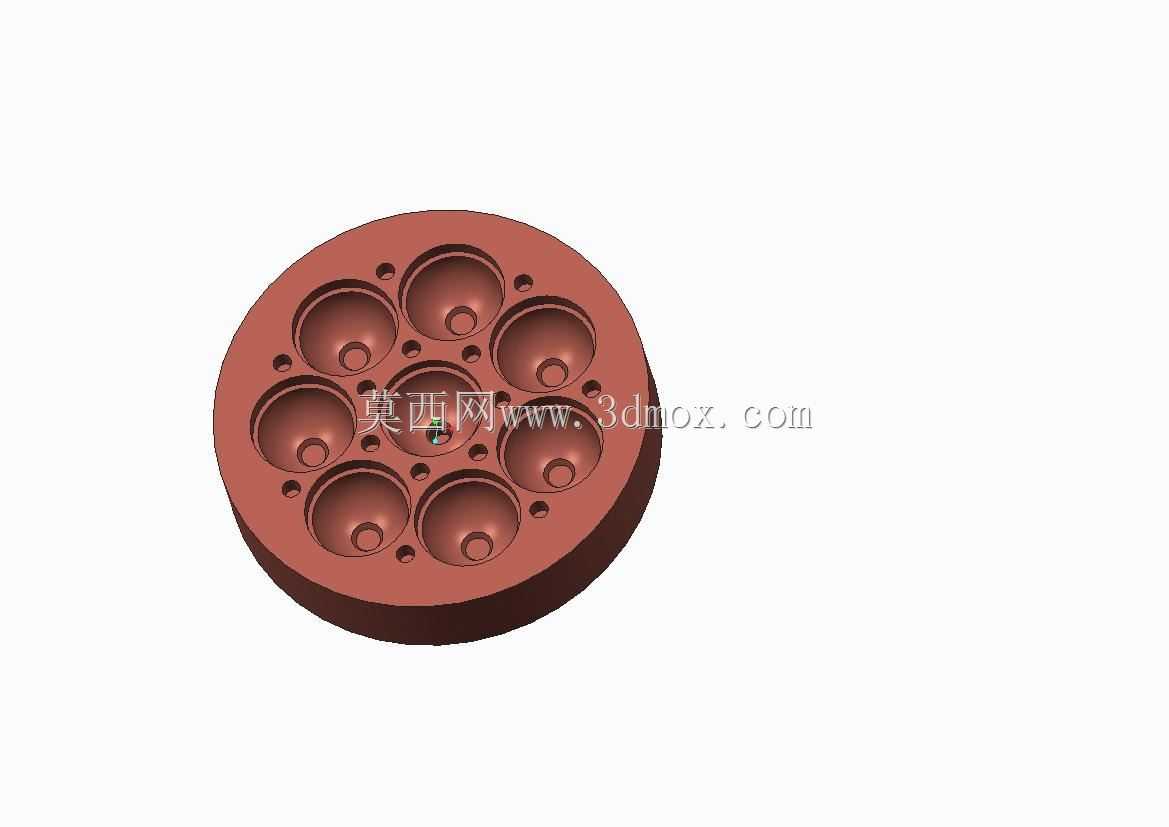

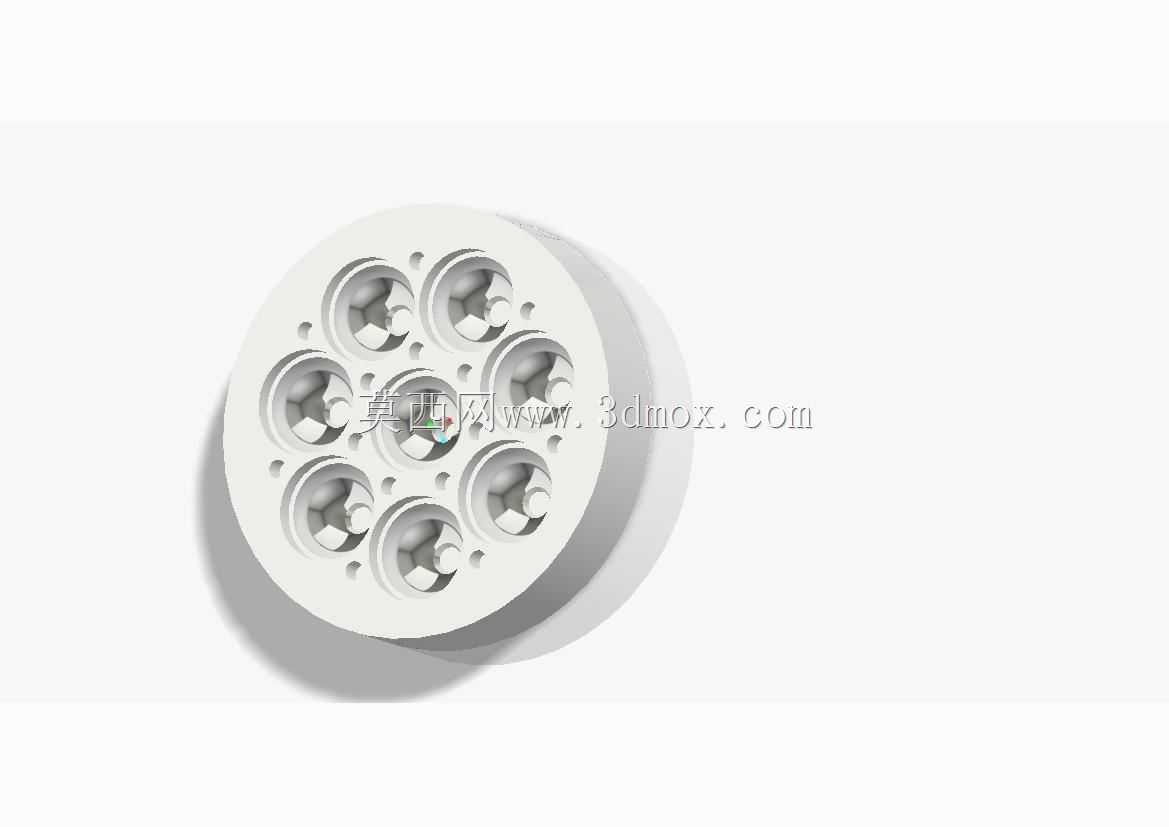

　　在多工位间歇回转传动、球面啮合传动机构的设计场景中，这类带均匀分布球窝的盘类球齿轮构件，是实现小回差、多接触点动力传递的核心承载零件，区别于传统渐开线圆柱齿轮的线接触啮合形式，球面啮合的接触应力分布更均匀，在需要频繁启停、分度定位的轻工装配、精密检测转台工位中，能有效降低啮合冲击带来的定位误差。从结构功能来看，盘体上环形阵列的半球形凹窝，是与对应钢球或凸球齿实现啮合的工作面，每个凹窝的球心都落在与盘体同轴的分度圆上，相邻凹窝的中心距公差直接决定传动过程中的回差大小，设计时需要根据传递扭矩的大小核算凹窝与球齿的接触强度，通常凹窝的深度取配合钢球直径的0.4-0.6倍，既保证足够的啮合接触面积，又避免球齿嵌入过深导致卡滞。

　　盘体中心的定位孔与端面的小孔，分别承担径向定位与端面紧固的作用，中心孔与安装轴的配合通常选用H7/k6的过渡配合，保证盘体回转时的同轴度，端面周向分布的小孔为沉头螺钉过孔，孔位的位置度公差需要控制在0.02mm以内，避免紧固后盘体出现端面跳动，影响啮合间隙的均匀性。从设计思路上，这类球齿轮盘的建模首先要确定分度圆直径与球窝数量，球窝数量需要根据传动比、分度数要求匹配，比如8工位转台通常选用8个均布球窝，建模时先绘制盘体的基体轮廓，确定整体厚度与外径尺寸，外径需要比最外侧球窝的外切圆大3-5mm，留出足够的结构强度余量，避免盘体边缘在受力时出现应力集中开裂；之后在分度圆上绘制单个球窝的切除特征，通过环形阵列完成所有球窝的加工特征，阵列时要注意球窝的开口方向垂直于盘体端面，保证每个啮合位置的接触状态一致；最后添加中心定位孔与端面安装孔，对所有锐边做0.2mm的倒角处理，去除加工毛刺，避免装配时刮伤配合零件。

　　在实际安装边界上，这类盘体的端面跳动需要控制在0.015mm以内，啮合侧隙通常调整在0.01-0.03mm之间，侧隙过大会导致传动回差超标，影响分度精度，侧隙过小则会在高速回转时出现啮合卡滞、磨损加剧的问题。盘体的材质通常选用40Cr调质处理，表面淬火硬度达到HRC45-50，保证球窝工作面的耐磨性，在轻载、低转速的应用场景中也可以选用铝合金6061-T6材质做硬质阳极氧化处理，降低整体构件重量。这类结构相比传统槽轮机构、棘轮机构的分度传动，运转时的噪音更低，传动更平稳，没有明显的冲击载荷，适合用在对运转噪音、定位精度有较高要求的自动化设备中，比如电子元器件的检测转台、小零件的多工位装配工位，都能看到这类球齿轮传动结构的应用。

　　建模过程中需要特别注意球窝的球面轮廓度公差，球面的轮廓度误差过大会导致啮合时接触点偏移，出现局部应力过大的问题，缩短零件的使用寿命，同时盘体两端面的平行度公差也要控制在0.02mm以内，保证安装后盘体的回转平面与轴线垂直，避免球齿在啮合过程中出现偏磨。在装配调试时，需要先将盘体固定在安装轴上，打表检测端面跳动与径向跳动，确认跳动符合要求后再调整配对球齿的安装位置，逐个检查每个球窝与球齿的啮合间隙，保证所有啮合位置的间隙均匀一致，避免出现个别位置卡滞、个别位置间隙过大的问题。
