通讯设备用径向驱动轮结构设计

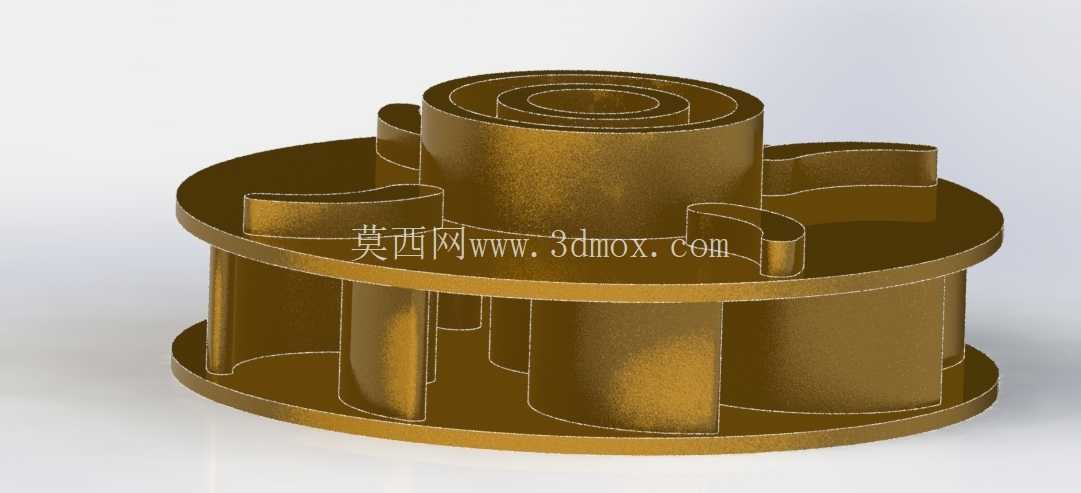

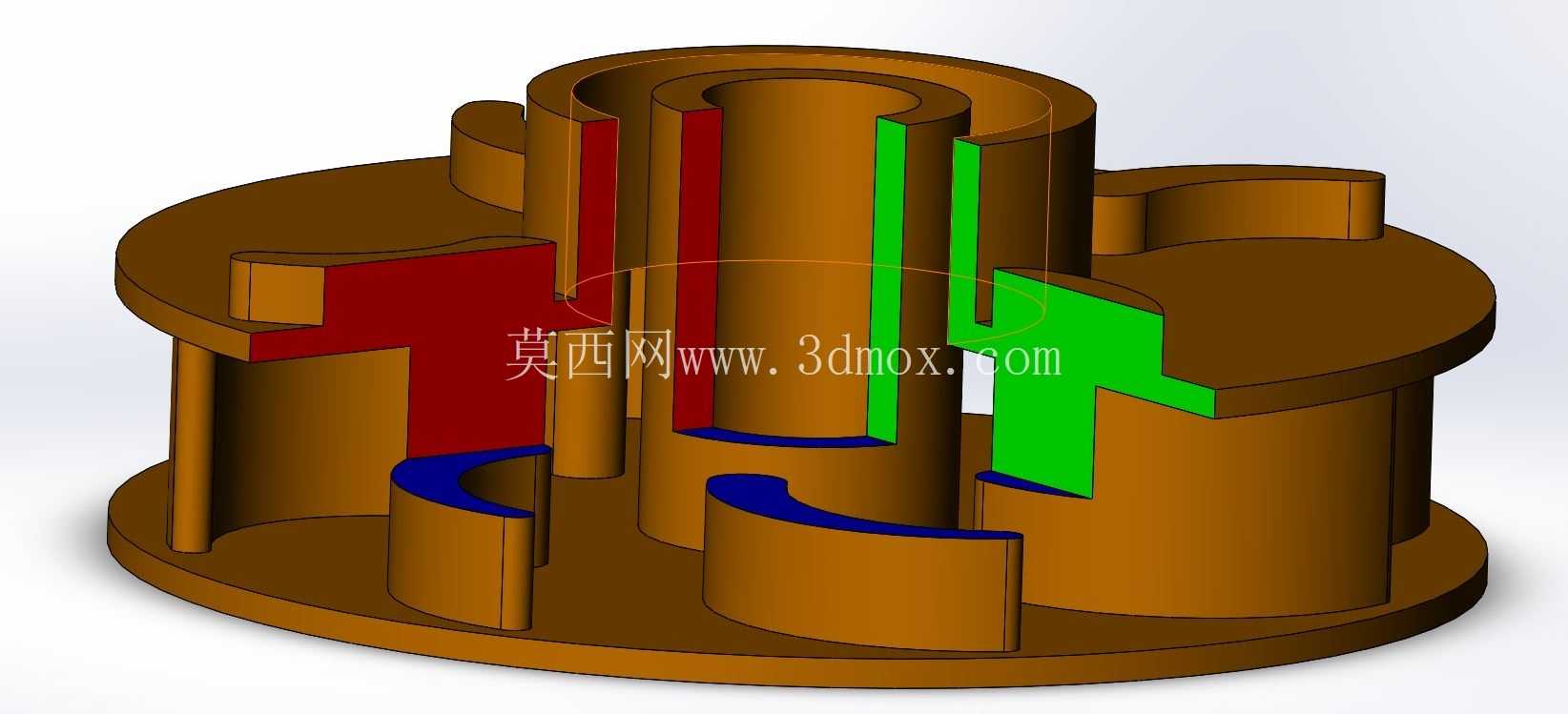

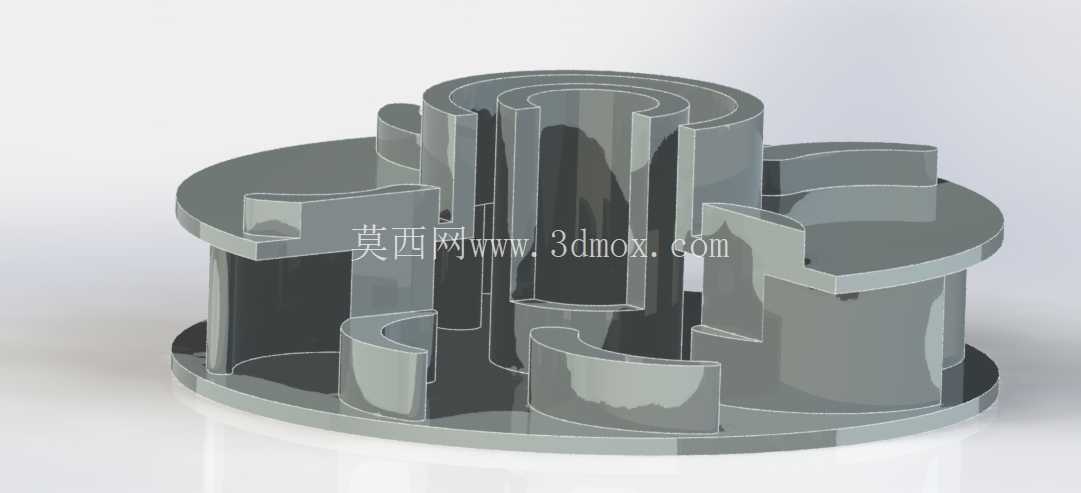

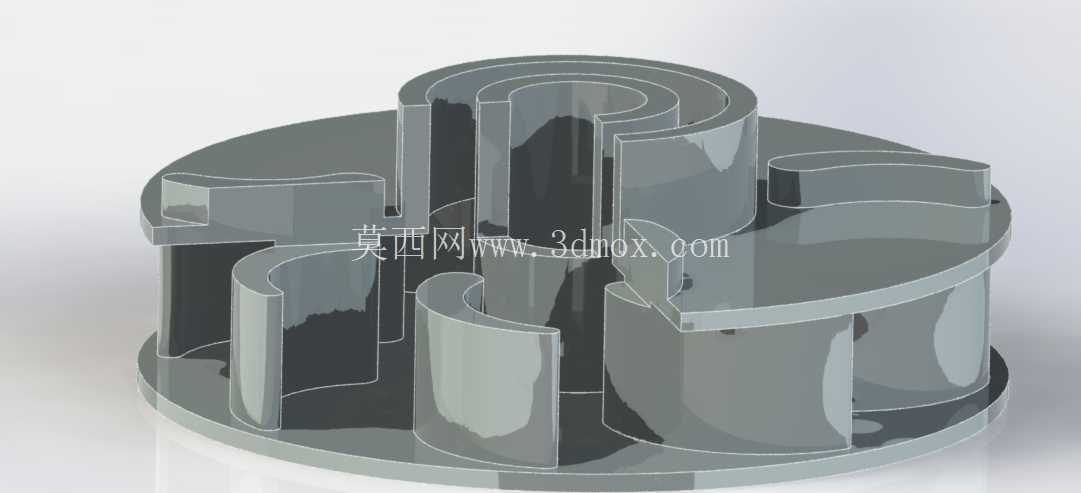

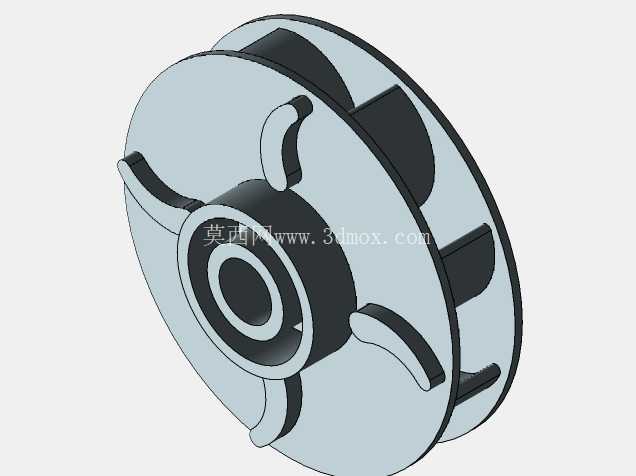

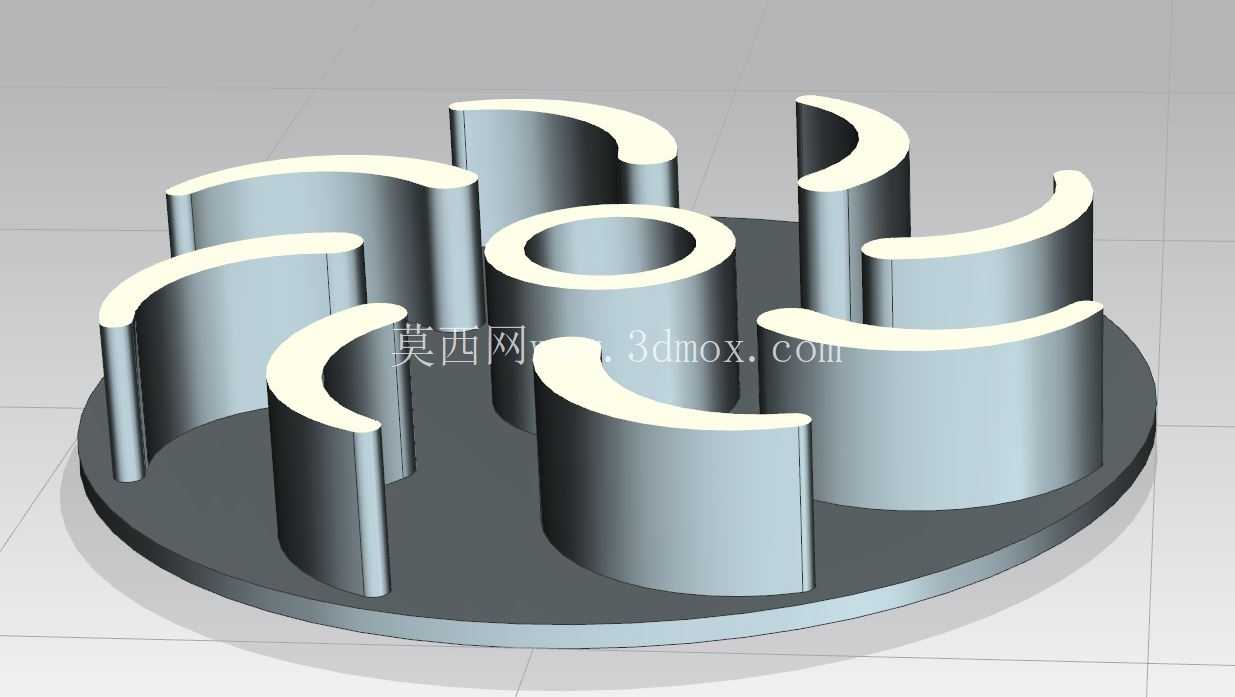

　　在通讯终端的小型精密传动系统中，这类径向驱动轮承担着将旋转动力沿径向传递至执行端的核心作用，常见于便携通讯设备的调谐机构、自动对位组件以及小型馈线转动结构中，区别于常规轴向输出的传动轮，其动力传递方向沿轮体径向分布，能够在有限的安装空间内完成动力转向传输，大幅压缩传动链路的轴向占用尺寸，适配通讯类产品紧凑化的内部布局要求。从结构设计逻辑来看，该轮体采用同轴多层嵌套的构型，中心设置阶梯式安装轴孔，孔壁预留的定位卡槽可与驱动轴的平位结构紧密配合，避免动力传输过程中出现周向打滑，轴孔周边的环形凸台一方面承担轴向定位作用，与安装基座的限位槽配合后可将轮体的轴向窜动量控制在0.1mm以内，另一方面凸台的加厚结构可提升轴孔区域的结构强度，抵消径向受力时产生的应力集中，避免长期交变载荷下轴孔出现开裂变形。轮体周向分布的多组弧形挡片是实现径向驱动的核心结构，每片挡片的弧度与接触端的从动件轮廓完全匹配，接触端面做了等半径的圆弧过渡处理，保证动力传递过程中接触应力均匀分布，不会出现局部应力过载导致的部件磨损，挡片与中心筒体之间设置的径向加强筋，既提升了挡片的抗形变能力，又在相邻挡片之间形成了均匀的容屑空间，长期运行过程中产生的微小磨屑可沿筋板间隙落入轮体底部的环形凹槽内，避免磨屑卡入传动接触面造成传动卡滞。

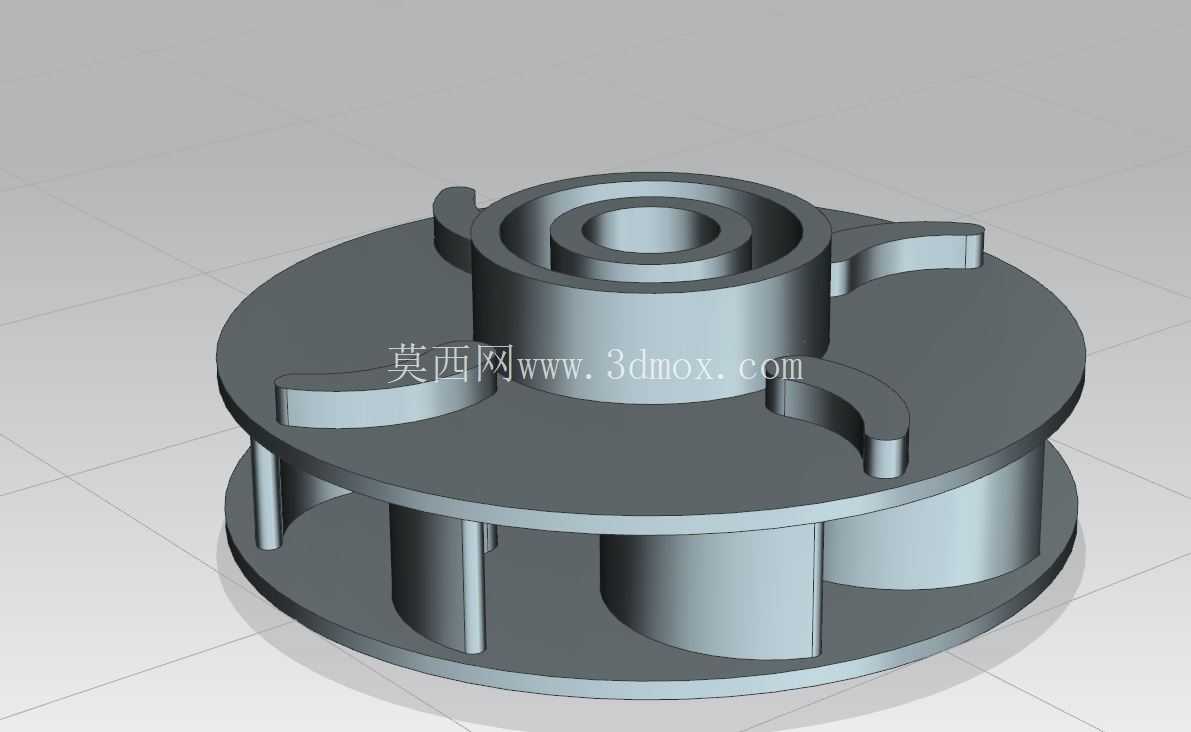

　　轮体底部的环形法兰边是主要的安装定位基准，法兰端面的平面度公差控制在0.02mm以内，安装时可与基座的定位面完全贴合，法兰上未设置额外的安装孔位，依靠中心轴孔的过盈配合加上周向的限位卡扣完成固定，这种固定方式无需额外的紧固件，能够进一步减少安装占用空间，适配通讯产品内部狭小的装配区域。从安装边界来看，该轮体的最大外圆直径适配4s规格的通讯类组件安装腔，整体轴向高度不超过腔体的预留安装尺寸，安装时无需对周边的电路板、屏蔽罩等部件做避让修改，轮体的所有棱边均做了R0.3mm的圆角处理，装配过程中不会刮伤周边的柔性线路板或绝缘层，避免造成电路短路风险。

　　在实际运行场景中，这类驱动轮的工作转速通常不高，传递的扭矩范围适配小型通讯设备的动力输出需求，设计时针对径向受力的分布特点，对挡片的厚度做了差异化优化，受力较大的主驱动挡片厚度比辅助挡片厚0.8mm，在保证整体结构强度的前提下尽可能降低轮体自重，减少驱动轴的转动惯量，提升传动响应速度。轮体的中心筒体采用中空结构，既可以减轻整体重量，中空区域还可作为走线通道，供通讯设备的内部信号线穿过，进一步提升内部空间利用率，筒体内部的阶梯结构可对穿过的线材起到限位作用，避免轮体转动过程中线材与筒壁发生摩擦破损。

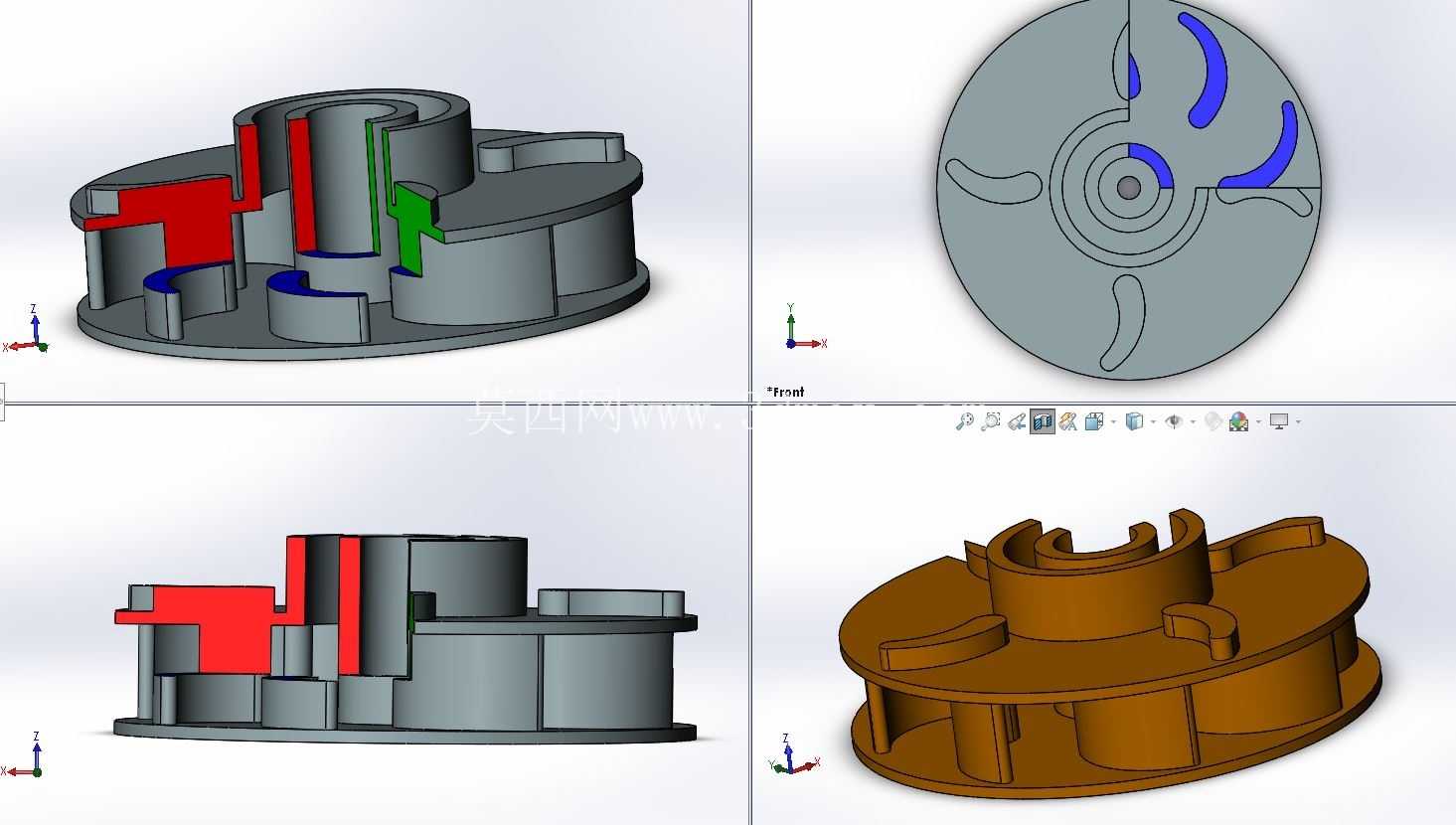

　　不同于常规传动轮的对称式结构，该轮体的挡片分布采用非等距设计，匹配从动件的运动节拍，能够实现特定的间歇传动需求，适配通讯设备中调谐、对位等需要精准间歇动作的功能场景，每一个挡片的位置度公差经过严格校核，保证传动过程中从动件的运动步距误差控制在允许范围内，不会出现传动错位导致的功能失效。在建模过程中，所有配合面的尺寸公差均按照精密传动的要求设定，安装轴孔的公差带选用H7配合等级，与驱动轴的k6公差形成过渡配合，既保证装配的便捷性，又能避免运行过程中出现轴孔松动，周向挡片的轮廓面采用曲面连续过渡，没有尖锐的应力集中点，经过受力仿真验证，在额定径向载荷下，轮体的最大形变量不超过0.05mm，完全满足长期运行的结构强度要求。
