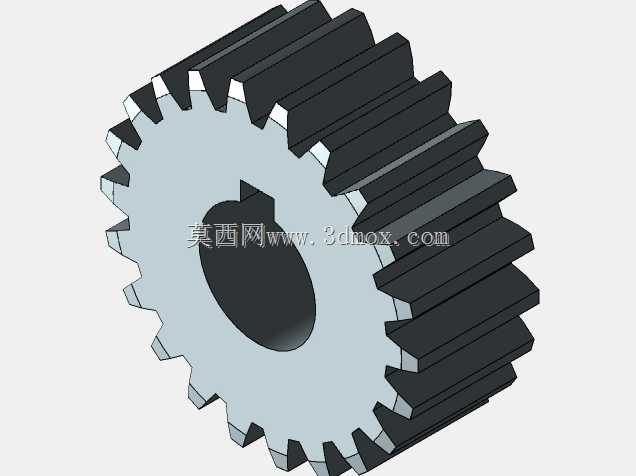

阀块配套3英寸直齿圆柱传动齿轮

　　这款3英寸规格的直齿圆柱齿轮，主要适配工业阀块内部的动力传递场景，在流体控制类阀门的执行机构中承担扭矩传输作用，可将手动输入或者驱动端输出的旋转扭矩平稳传递到阀杆端，实现阀芯开度的精准调节。从结构设计来看，该齿轮采用标准渐开线齿形设计，齿部经过等模数等参数的标准化建模，齿向公差、齿形公差均按照通用机械传动的中等精度等级设定，能够满足阀块类设备低速、中低负载的传动需求，传动过程中齿面啮合间隙均匀，不会出现卡滞、传动比波动过大的问题，适配常规工况下的阀门调节动作频率。

　　齿轮中心采用带定位缺口的通孔设计，安装时可直接与带平位的阀杆配合，无需额外加工键槽即可实现周向固定，避免传动过程中齿轮与轴之间出现相对打滑，同时中心孔的尺寸公差按照过渡配合设定，装配时可通过轻压入方式完成安装，既保证连接可靠性，也方便后期维护拆卸。齿宽尺寸经过匹配计算，在3英寸齿顶圆的规格下，齿宽取值兼顾了结构紧凑性与齿面接触强度，不会因为齿宽过大增加阀块整体的轴向尺寸，也不会因为齿宽过小导致齿面接触应力超标，在阀门额定负载下长期运行也不会出现齿面过早磨损、崩齿的问题。

　　从安装边界来看，该齿轮的齿顶圆、齿根圆尺寸均严格控制，装配到阀块内部的腔室后，齿顶与腔体内壁之间预留有足够的安全间隙，不会出现运转过程中齿顶碰擦腔壁的问题，同时齿轮的轴向定位台阶尺寸与腔室内部的限位槽匹配，装配后轴向窜动量控制在允许范围内，不需要额外增加轴向固定挡圈即可满足使用要求。在实际应用场景中，这类齿轮多用于中小型流体控制阀块的手动调节机构或者小型电动执行端的减速传动环节，相比带键槽的同规格齿轮，带定位缺口的中心孔设计减少了阀杆的加工工序，降低了阀杆的加工成本，同时装配工序更简单，适合批量装配的阀块生产场景。

　　建模过程中，齿形部分通过参数化生成，每个齿的齿厚、齿距误差控制在建模精度允许范围内，齿端做了微小的倒角处理，既可以去除加工过程中产生的锐边毛刺，也能在装配啮合时起到导向作用，避免齿端磕碰损伤。齿轮的轮毂部分厚度与齿宽保持一致，没有额外增加轮毂凸缘，进一步压缩了轴向安装空间，对于安装空间受限的集成式阀块来说，这种紧凑化的结构设计能够有效减小阀块整体体积，提升阀块的集成度。在传动特性方面，直齿结构的设计没有轴向力，运转过程中不会对支撑轴承产生额外的轴向负载，能够延长阀块内部支撑部件的使用寿命，同时直齿齿轮的加工工艺性更好，后期如果需要实物加工，采用常规的滚齿、插齿工艺即可完成加工，不需要专用的加工刀具，加工成本更低，适配性更广。在选型适配时，只要匹配对应模数、齿数、中心孔尺寸的传动副，该齿轮就可以直接替换同参数的其他同规格齿轮，不需要对阀块内部结构做额外修改，互换性较强。
