三缸发动机用分支式排气歧管结构设计

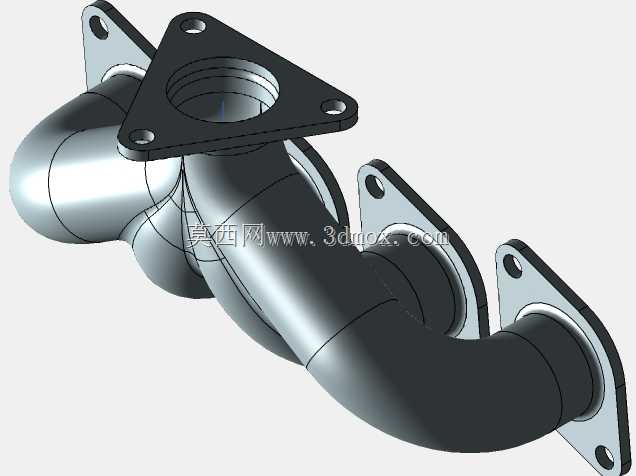

在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与下游排气后处理装置的核心导流部件，其结构合理性直接影响发动机的排气效率、泵气损失、各缸排气均匀性以及排气系统的热负荷分布，是动力总成结构开发中不可忽视的关键零件。这款三缸机型配套的排气歧管，采用分支汇合式管路布局，三个进气接口分别对应发动机三个气缸的排气出口，通过平滑过渡的弯曲管路将各缸排出的高温废气汇总到单一出口端，输送至三元催化器、消声器等后续排气组件。

从实际装车的应用场景来看，这类歧管多用于小排量三缸乘用车发动机、小型通用动力机组以及非道路小型工程机械的动力单元，安装位置紧贴气缸盖排气侧，工作过程中需要持续承受600-900℃的高温废气冲刷，同时还要承受发动机运行带来的振动载荷、管路热胀冷缩产生的内应力，因此结构设计阶段需要兼顾导流效率、结构强度与热变形补偿能力。

设计过程中首先要匹配气缸盖的排气口布局，三个进气端的法兰采用三角形安装面，每个法兰面设置两个螺栓过孔，安装时通过金属密封垫片与气缸盖排气端面压紧，保证高温废气不会从结合面泄漏。法兰的安装孔位公差需要严格控制，孔位同轴度偏差控制在0.1mm以内，避免安装时出现螺栓偏斜、密封面压合不均导致的漏气问题。三个进气法兰的端面平面度要求不超过0.05mm，保证密封垫片能够均匀受压，在长期高温振动工况下维持密封可靠性。

管路部分的曲率设计是整个歧管性能的核心，每个分支管路的弯曲半径经过流场仿真优化，避免出现过小的弯折角度导致排气阻力陡增，管路内壁保持平滑过渡，没有突兀的截面突变，减少废气流动过程中的涡流损失，降低各缸之间的排气干扰——也就是避免某一缸排气时产生的压力波倒灌进相邻气缸的排气道，影响其他气缸的扫气效率，进而影响发动机的充气效率与动力输出。三个分支管路的长度经过匹配设计，尽可能让各缸的排气路径长度差值控制在合理范围内，保证各缸排气背压的一致性，减少各缸工作均匀性的偏差。

汇合后的出口端采用圆形法兰接口，对接下游排气系统的入口，法兰上设置三个均匀分布的螺栓孔，保证连接强度，同时出口的通径经过计算，能够满足三个气缸同时排气时的最大流量需求，不会在出口处形成节流。整个歧管的管壁厚度根据不同位置的热负荷与强度需求做差异化设计，法兰位置厚度较大，保证安装刚度与密封面的结构稳定性，管路部分的壁厚在满足强度与铸造工艺要求的前提下尽可能做薄，降低零件整体重量，同时减少热容量，让发动机冷启动时排气温度能够更快上升，缩短三元催化器的起燃时间，降低冷启动阶段的污染物排放。

安装边界方面，整个歧管的外轮廓需要避让发动机周边的附件，比如点火线圈、机油尺套管、冷却液管路以及发动机舱内的其他部件，设计时已经预留了足够的安装间隙，避免车辆运行过程中因发动机振动、歧管热膨胀导致与周边零件发生干涉。同时歧管上预留了氧传感器的安装凸台位置，能够安装前氧传感器监测排气中的氧浓度，为发动机电控系统提供空燃比反馈信号。

从结构工艺性来看，这款歧管的造型适配常见的砂型铸造或者熔模铸造工艺，所有的转角位置都做了铸造圆角处理，避免出现应力集中的尖角位置，减少铸件在冷却过程中出现缩松、裂纹的缺陷概率，同时也能降低工作过程中热应力集中导致的开裂风险。管路的弯曲走向充分考虑了拔模角度，不需要过多的复杂砂芯就能完成铸造，降低生产制造的工艺难度与成本。

在实际的结构验证环节，这类歧管需要通过热冲击试验、振动疲劳试验、密封性能试验等多项台架验证，保证在全生命周期内不会出现开裂、漏气、变形超差等失效问题。设计阶段的三维建模过程中，需要同步完成流场分析、热结构耦合分析，提前预判管路内的流速分布、温度场分布以及热应力集中位置，对曲率不合理、壁厚不足的位置提前做优化调整，减少后续物理样机的迭代次数，缩短开发周期。对于结构设计从业者来说，这类排气歧管的建模重点在于法兰安装面的精准匹配、管路曲率的顺滑过渡、各分支汇合位置的平滑处理，同时要兼顾铸造工艺的可行性，不能只追求流场性能而忽略生产制造的实际难度，要在性能、成本、可靠性三者之间找到合理的平衡点。
