十字轴式万向节传动连接结构

　　在存在轴线夹角的传动链路里，这类十字轴式万向节是解决偏置轴旋转动力传递的核心部件，常见于工业阀门的远程操控连杆、机床进给机构的跨距传动、小型输送设备的动力接驳，甚至部分农用机械的转向操纵联动结构中，只要两根待连接的刚性轴无法保证严格同轴、存在一定角度的安装偏差，或是工作过程中轴系会产生小幅度的角度摆动，都能依靠这类结构完成连续的旋转运动传递，不会因为轴线偏斜出现卡滞、传动中断的问题。

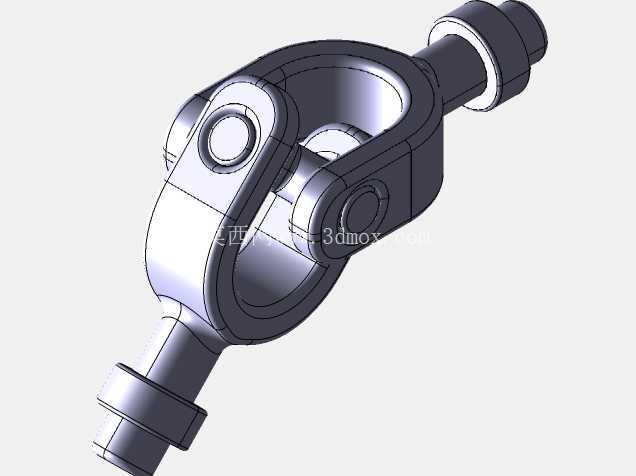

　　从实际功能来看，这套万向关节结构依靠一对呈90度正交布置的铰链配合十字轴实现动作，两端的轴头分别对接动力输入端与负载输出端，当两端轴存在夹角时，十字轴会在两个铰接叉的耳孔内做相对转动，实时补偿轴线的角度偏移，保证扭矩可以持续传递。和柔性联轴器不同，这类刚性万向节属于刚性连接结构，传动过程中不存在弹性形变带来的传动滞后，扭矩传递的同步性更好，适合对传动相位精度有一定要求的中低转速传动场景，比如减压阀的远程开度控制连杆，需要精准传递操作端的旋转角度来对应阀门的开度位置，用这类结构就可以避免安装时的同轴度误差影响开度控制精度。

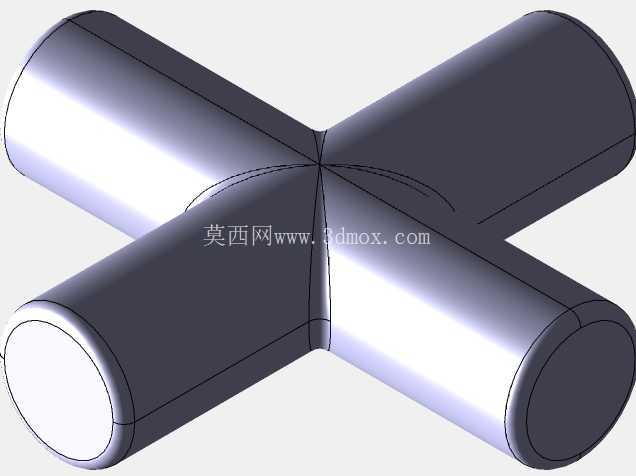

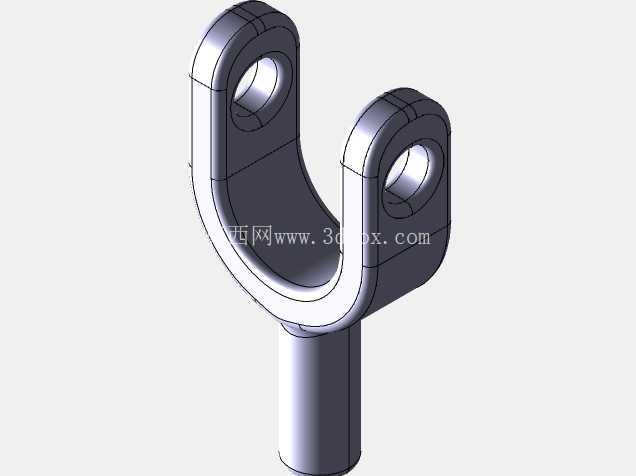

　　设计层面上，这套结构的铰接副采用了间隙配合的轴孔连接，两个叉形接头的耳孔分别对应十字轴的四个轴颈，每个铰接位置都预留了合理的转动间隙，既不会因为间隙过大出现传动空程，也不会因为间隙过小导致转动卡涩，尤其是在轴间夹角处于最大设计值时，十字轴的轴颈不会和叉体的耳座发生运动干涉。两端的连接轴头做了阶梯轴设计，轴肩位置可以作为安装定位的基准面，装配时可以直接抵靠在配套轴承或者安装座的端面上，不需要额外调整轴向位置，降低现场装配的调整难度。叉体的外形做了圆弧过渡处理，没有尖锐的棱角，既可以降低应力集中带来的结构断裂风险，也能避免安装维护过程中剐蹭操作人员。

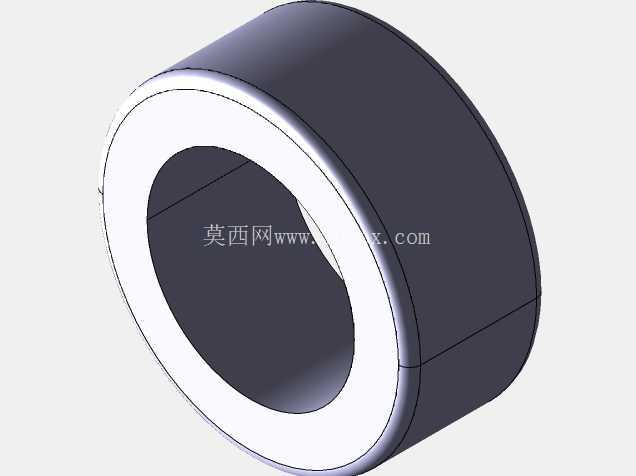

　　从安装边界来看，这套万向节的整体径向轮廓以十字轴中心为对称点，最大回转直径由叉体的外轮廓决定，安装时需要在叉体的回转范围内预留足够的避让空间，避免转动过程中叉体和周边的机架、管线发生碰撞。两端轴头的直径、连接长度都做了标准化的适配设计，可以直接和对应直径的传动杆、连接套配合，不需要额外做二次加工。轴间夹角的允许范围由十字轴的轴颈长度和叉体耳座的开口尺寸决定，在设计允许的最大夹角范围内，传动过程中不会出现卡死的问题，一旦超过设计夹角，十字轴的轴颈端面会和叉体耳座的侧壁接触，限制角度继续增大，起到硬限位的保护作用，避免结构过载损坏。

　　实际选型应用时，需要先核算传动链路的最大传递扭矩，确保十字轴的轴颈强度、叉体的耳座强度可以承受负载端的冲击载荷，尤其是在存在正反转切换的传动场景中，铰接副的配合间隙要控制在合理范围内，避免频繁换向带来的冲击造成铰接面过早磨损。日常维护中只需要定期在十字轴的铰接位置加注润滑脂，就能降低转动副的磨损速度，延长整体结构的使用寿命，不需要复杂的维护操作。和球笼式等速万向节相比，这类结构的加工难度更低，制造成本更可控，在对传动等速性要求不高、轴间夹角不大的工业传动场景中，性价比优势十分明显，也是目前中小扭矩偏置传动场景中应用最广泛的刚性连接结构之一。
