直列四缸发动机曲柄连杆活塞组结构

项目分类:发动机 发布时间:2025-10-12 ID:1086260
  • 直列四缸发动机曲柄连杆活塞组结构

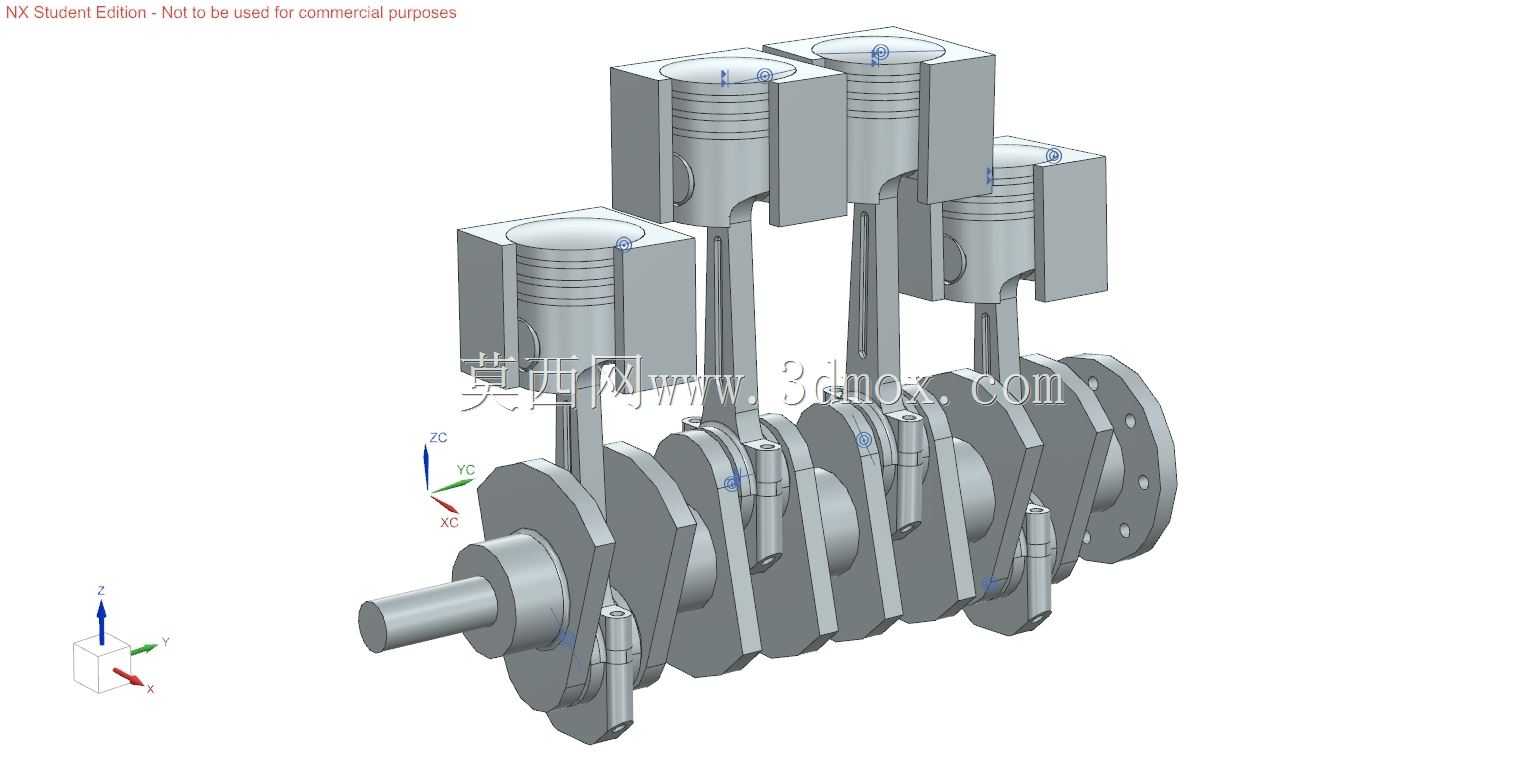

这套曲柄连杆活塞组是内燃机动力转换的核心执行单元,常见于小排量乘用车、通用小型动力机组的动力舱内,承担着将燃料燃烧产生的气体压力转换为曲轴旋转扭矩的核心职能,是发动机实现热能向机械能转换的关键结构载体。从实际工况适配来看,该结构针对四缸直列机型的发火顺序做了对应曲柄销相位布置,四个曲柄销间隔180度分布,能够保证一四缸、二三缸分别处于上下止点对称位置,既可以平衡二阶往复惯性力的大部分分量,也能让整机运转的扭矩输出更平顺,减少曲轴主轴承座的交变载荷冲击。

拆解各部件的功能逻辑来看,活塞头部分采用了适配平顶燃烧室的轮廓设计,顶部的凹坑深度匹配对应排量机型的压缩比要求,裙部预留了足够的热膨胀间隙,避免热机状态下出现拉缸故障;三道活塞环槽分别对应两道气环与一道油环,气环负责密封燃烧室高压燃气,避免燃气下窜至曲轴箱稀释机油,油环则负责刮除缸壁多余机油,防止机油上窜进入燃烧室参与燃烧。活塞销采用全浮式设计思路,销座与连杆小头之间预留了合理的配合间隙,工作状态下活塞销可在销座与小头衬套间缓慢转动,让销的圆周表面均匀承受载荷,大幅提升销的疲劳寿命。

连杆部分采用了工字形截面结构,在保证足够抗拉、抗弯强度的前提下尽可能降低往复运动质量,减少高速运转时的惯性力载荷,连杆大头采用剖分式设计,配合连杆轴瓦安装在曲轴曲柄销上,轴瓦表面的减磨合金层能够在压力润滑状态下形成稳定油膜,避免金属直接接触造成的异常磨损。曲轴部分采用整体式锻造结构,四个主轴颈分别对应缸体的主轴承座安装位,曲柄臂上集成了平衡重结构,用来抵消曲柄销与连杆大头旋转产生的离心力,以及活塞连杆组往复运动产生的一阶惯性力,降低整机振动水平;曲轴输出端预留了法兰安装位,可对接飞轮与离合器组件,动力输入端可安装正时齿轮、机油泵驱动齿轮等附件,实现配气机构、润滑系统的同步驱动。

从安装边界来看,这套组件的轴向尺寸匹配常规直列四缸缸体的曲轴箱长度,活塞直径对应标准缸径规格,安装时活塞连杆组需从缸体上部装入缸筒,曲轴从缸体曲轴箱侧面的主轴承座位装入,各主轴瓦、连杆轴瓦的配合间隙需严格控制在工程允许的公差范围内,活塞环开口需按规定角度错开,避免工作时出现漏气、窜油问题。实际应用中,这套结构的运行可靠性直接决定发动机的整机寿命,设计阶段针对各部件的应力集中位置做了圆角过渡处理,避免交变载荷下出现疲劳断裂,活塞裙部的型线设计考虑了热态变形后的轮廓,保证冷机、热机状态下都能与缸壁保持合理的贴合面积,减少敲缸与偏磨风险。对于结构设计从业者而言,这套模型可直观理解曲柄连杆机构的运动逻辑,各部件的配合关系、相位布置都完全符合量产机型的工程实际,可作为内燃机结构学习、动力总成方案选型阶段的参考载体,也可用于拆解运动仿真,验证不同转速下的惯性力平衡效果,为后续的结构优化、性能匹配提供直观的三维参照。
