带辐条孔结构的盘式飞轮三维结构

项目分类:通用机械零部件 发布时间:2025-10-12 ID:1086258
  • 带辐条孔结构的盘式飞轮三维结构

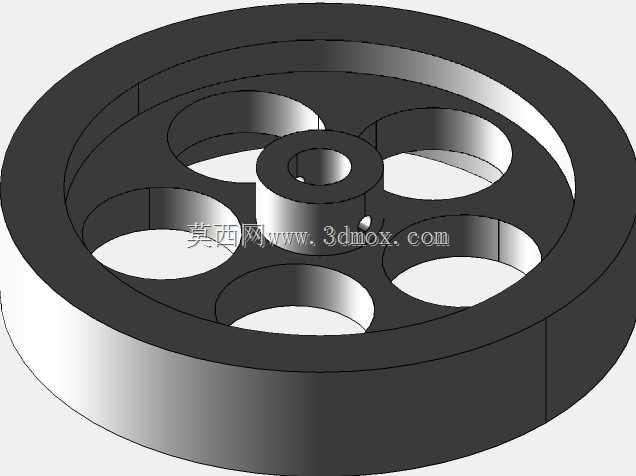

这类带辐条开孔的盘式飞轮,常应用在需要稳定转速波动的中小型动力传动回路里,比如小型内燃机的动力输出端、冲压设备的曲轴传动端、甚至部分试验台架的惯性模拟单元上,核心作用是通过自身转动惯量储存与释放动能,抵消动力输入的周期性脉动,让输出端的转速波动控制在允许范围内,避免传动链上的齿轮、联轴器因为交变冲击出现过早疲劳失效。从结构设计逻辑来看,这款飞轮采用了外圈厚轮缘、中心轮毂加六处辐条开孔的结构,没有采用实心轮盘的方案,核心是在保证所需转动惯量的前提下尽可能降低整体重量——转动惯量的分布和质量回转半径的平方成正比,把大部分质量集中在外缘的厚轮缘位置,哪怕削减辐条区域的材料,对整体转动惯量的影响也很小,反而能减少轮毂处的转动惯量占比,降低轴系启动时的额外负载,同时辐条之间的镂空区域还能在飞轮高速旋转时形成自然的通风流道,带走离合器摩擦片或者轴承摩擦产生的热量,避免长期运行时温升过高导致材料力学性能下降。

从安装边界来看,中心的轮毂孔是与传动轴配合的核心安装面,设计时需要根据配套轴径的公差带选择对应的配合精度,一般和曲轴或者输出轴采用过渡配合或者小过盈配合,搭配平键传递扭矩,避免高速旋转时出现轴孔相对滑动;轮毂的轴向长度需要匹配安装位置的轴段长度,保证装配后飞轮的端面和轴肩贴合,不会出现轴向窜动,同时要预留锁紧螺母或者端盖的安装空间,避免飞轮在正反转切换或者负载突变时出现轴向松脱。轮缘的外圆面是飞轮的最大外轮廓边界,设计时需要核算安装腔体内的径向空间,保证飞轮旋转时和周边的壳体、防护板、油管线路留有足够的安全间隙,一般静态间隙不小于5mm,避免运行时的振动导致剐蹭;轮缘的厚度方向尺寸决定了整体质量的大小,需要根据传动系统所需的转动惯量核算,不能盲目加大轮缘厚度,否则会导致轴系的启动力矩过大,超出驱动电机或者内燃机的启动负载上限,反而造成启动困难。

辐条的设计上,六处均匀分布的圆形开孔不是随意开设的,首先要保证开孔后辐条的截面强度足够承受飞轮旋转时的离心力,尤其是最高工作转速下,辐条位置的拉应力要低于材料的许用应力,避免高速旋转时出现辐条断裂的风险;开孔的边缘都做了圆角过渡处理,避免应力集中在开孔的尖角位置,长期受交变载荷作用出现疲劳裂纹。另外,这种辐条结构的飞轮在做动平衡校正时,可以通过在辐条位置增减配重块或者在轮缘端面钻平衡孔的方式调整不平衡量,相比实心轮盘的校正操作更方便,尤其是批量生产时,能有效降低动平衡工序的加工成本。

实际应用场景中,这类飞轮往往和离合器组件配合安装,飞轮的其中一个端面会作为离合器摩擦片的贴合面,所以这个端面的平面度、表面粗糙度都有较高要求,平面度公差一般控制在0.05mm以内,表面粗糙度达到Ra1.6以上,保证摩擦片贴合时不会出现偏磨,传递扭矩时不会打滑。如果是应用在有正反转要求的设备上,飞轮和轴的连接键需要选择双键对称布置的结构,平衡单键传递扭矩时的径向受力,避免长期正反转导致键槽侧壁出现压溃变形。另外,设计时还要考虑飞轮的拆卸工艺性,轮毂位置需要预留顶丝孔或者拆卸螺孔,方便后期维护时能顺利将飞轮从轴上拆下,不会因为配合过紧导致拆卸时损坏轴面或者轮毂。
