阀块类塑料件注塑成型模具结构设计

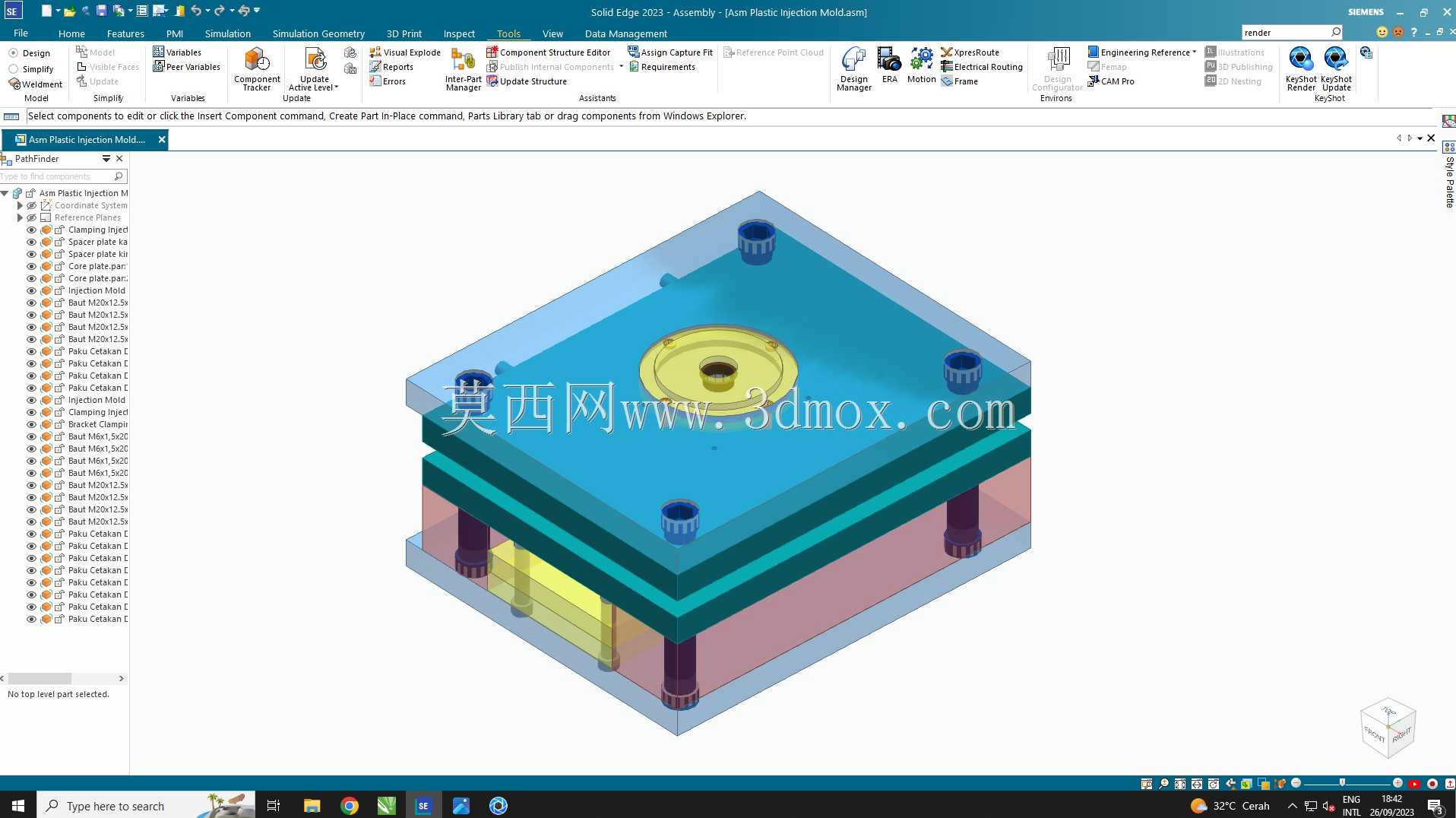

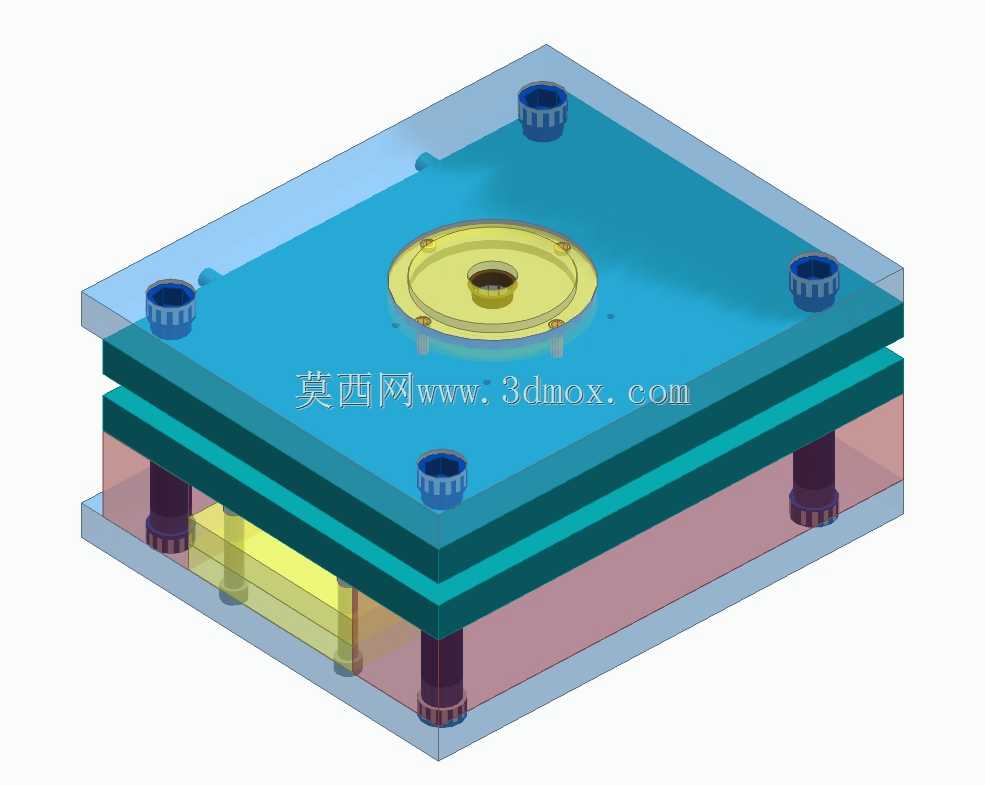

　　这套模具针对液压系统用塑料阀块的注塑成型需求开发，这类塑料阀块多用于小型气动控制回路、低压流体输送单元的阀组集成，替代传统金属阀块实现轻量化、低成本的批量生产，在民用净水设备、小型气动执行器控制模块、家用燃气阀组配件领域有广泛应用场景。从结构布局来看，模具采用标准两板模模架结构，上下模通过四角的导柱导套实现精准合模导向，导柱采用台阶式压装结构嵌入动模侧，导套对应设置在定模侧，合模时的导向配合间隙控制在0.02mm以内，避免合模错位导致的塑件飞边、同轴度超差问题。

　　浇注系统采用中心直浇口设计，浇口位置正对阀块中心的主流道孔位，熔融塑料从中心进入型腔后可以均匀向四周扩散填充，有效降低填充过程中的流动阻力，减少阀块薄壁结构处的缺胶、熔接痕缺陷，浇口套采用标准淬火件加工，与注塑机喷嘴的配合球面做了R角匹配，避免注胶过程中出现溢料问题。冷却系统采用环绕式水路布局，定模侧的型腔板内设置了环形冷却水道，距离型腔表面的距离保持在15-20mm的合理区间，水道直径选用8mm标准规格，冷却水从模架侧部的水嘴接入后沿环形水道循环，能够快速带走型腔内塑料固化释放的热量，保证整个型腔面的温度均匀性，避免阀块因冷却不均出现翘曲变形，尺寸精度控制在±0.05mm的公差范围内。

　　动模侧设置了四根对称分布的复位杆，合模过程中复位杆先接触定模板，推动顶出板回到初始位置，避免顶杆残留位置偏差导致的塑件表面顶白、顶凸缺陷，顶出元件采用圆形顶杆均匀分布在阀块的加强筋、侧壁等结构位置，顶出力传递均匀，开模后可以平稳将塑件从型芯上顶出，不会出现塑件顶出变形、断裂的问题。模架的上下固定板采用标准厚度的45号钢板加工，表面做了防锈处理，注塑机安装时可以直接通过压板压紧固定板的U型槽，不需要额外加工安装孔，适配市面上多数120吨-160吨规格的卧式注塑机安装使用。模具的排气结构开设在型腔的填充末端位置，利用分型面的配合间隙以及顶杆与顶杆孔的配合间隙实现排气，排气深度控制在0.02mm，既可以顺畅排出型腔内的空气，避免塑件出现烧焦、气泡缺陷，又不会出现溢料飞边问题。从安装边界来看，模具整体的长宽尺寸适配对应吨位注塑机的拉杆间距，开模行程满足塑件加浇注系统凝料的取出空间要求，生产过程中不需要对注塑机做额外改造，直接吊装固定后即可对接水、电、料路完成试模生产。

　　这套模具的成型零件采用预硬钢加工，型腔表面做了抛光处理，表面粗糙度达到Ra0.8，成型后的塑料阀块表面光滑，不需要额外做表面处理即可直接装配使用，阀块上的各个安装孔位、流道孔位在模具中通过镶件成型，后续不需要二次机加工，有效提升生产效率，降低单件生产成本。在设计过程中充分考虑了生产过程中的维护便利性，易磨损的浇口套、导套、顶杆等元件都采用标准件，出现磨损后可以直接快速更换，不需要对模架主体做二次加工，减少设备停机维护时间。模具的锁模力计算按照塑料投影面积乘以成型压力取值，预留了足够的安全余量，生产过程中不会出现涨模问题，能够长期稳定满足批量生产的需求，成型周期可以控制在30秒以内，单件生产的效率较高，适合十万级以上批量的塑料阀块生产需求。
