车用发动机鼓风机构件装配结构

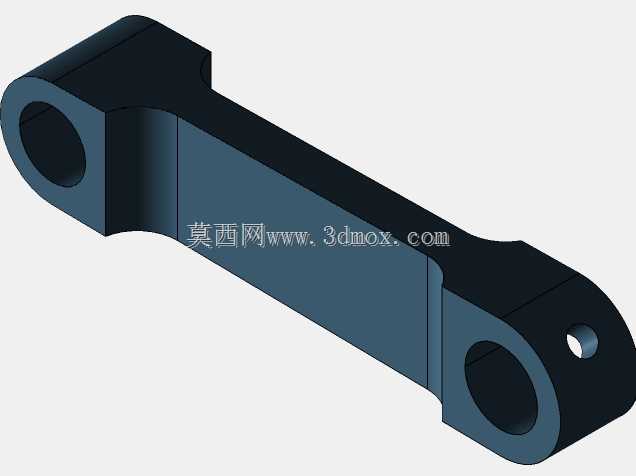

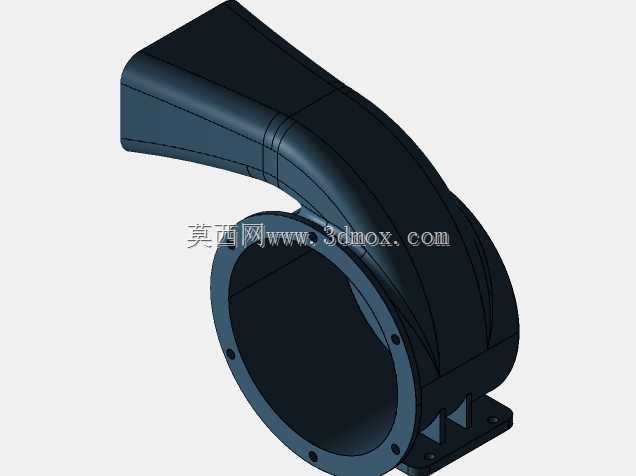

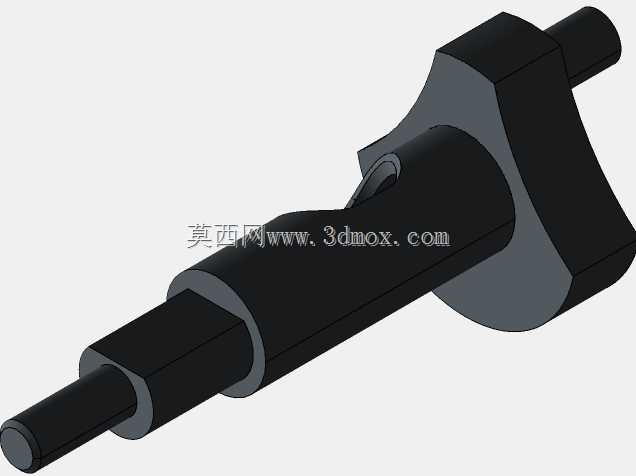

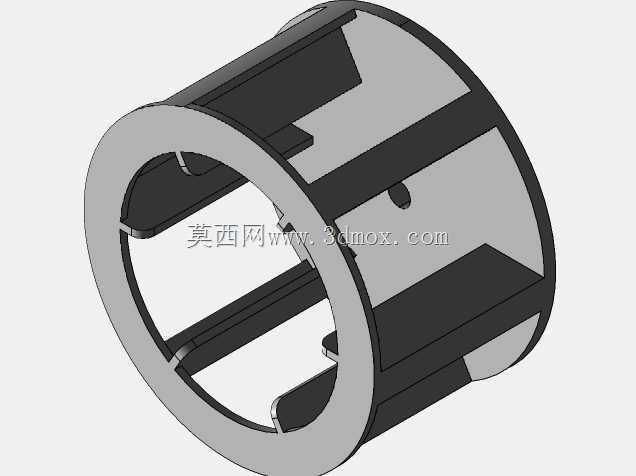

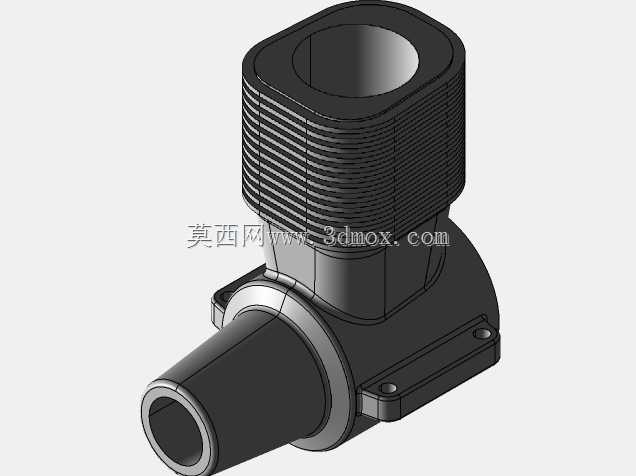

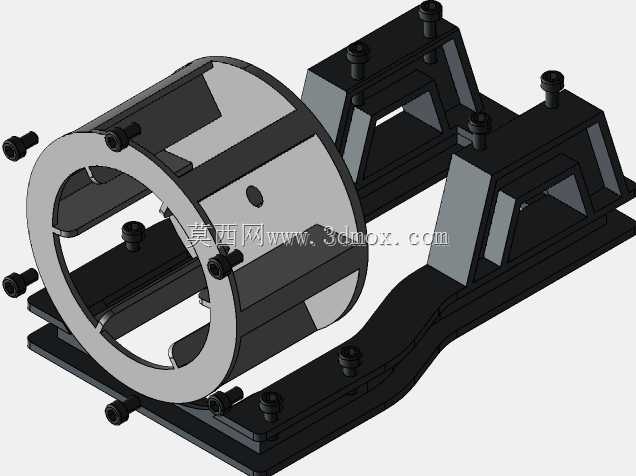

　　这套鼓风机构件主要适配车用内燃发动机的进气增压配套场景，在小排量乘用车、轻型商用车的动力舱布局中，这类鼓风机承担着进气预压缩、曲轴箱通风气流驱动的核心作用，直接影响发动机低转速区间的进气效率与曲轴箱压力平衡。从结构组成来看，整套组件包含筒状风机壳体、双侧支撑安装支架、周向定位螺栓组、内部支撑筋条几个核心部分，壳体采用薄壁圆筒构型，内壁设置三道轴向支撑筋，用于承托内部风机叶轮的转轴基座，避免叶轮高速运转时出现径向跳动。

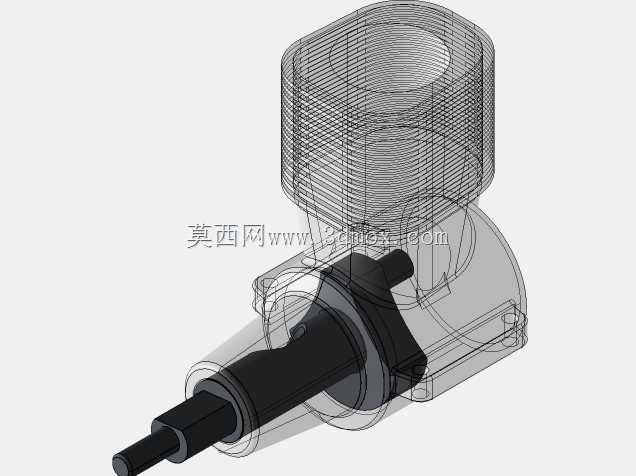

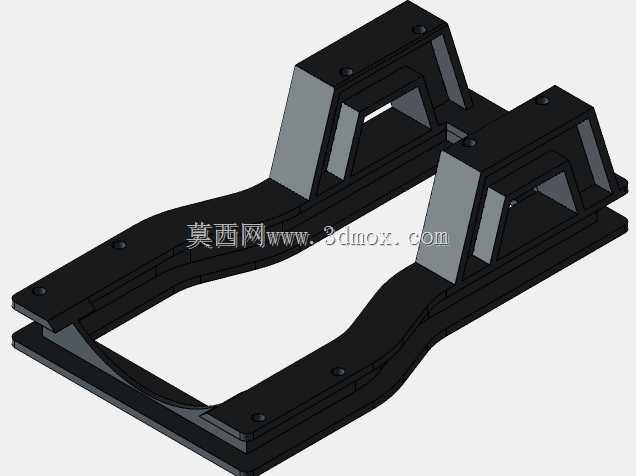

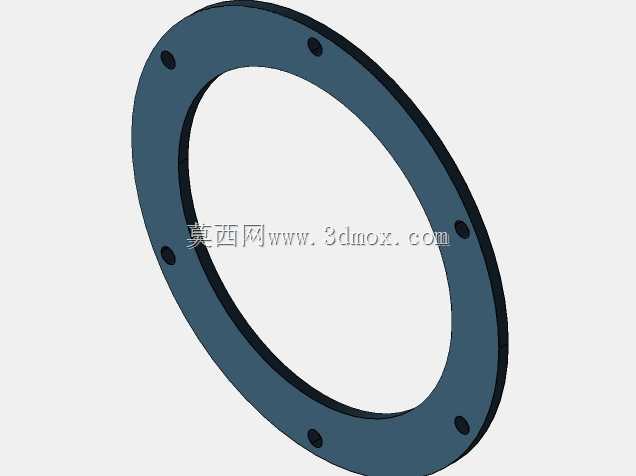

　　支撑支架采用分体式L型折弯构型，底部为通长安装底板，通过六组螺栓与发动机缸体侧方的预留安装位固定，两个竖直支撑臂分别卡接在筒状壳体的前后端外圆位置，每处支撑臂与壳体的连接点都设置了径向定位销孔，配合贯穿式螺栓完成锁止，可抵消风机运转时产生的轴向与径向复合振动。设计阶段优先考虑了动力舱内的安装边界约束，筒状壳体的轴向长度控制在适配四缸发动机侧方剩余空间的范围内，底部安装底板的孔位完全匹配现有缸体侧方的M8螺纹孔分布，不需要对原有发动机结构做额外打孔改造，可直接替换同规格的老旧鼓风机构件。壳体前端的法兰端面设置了六个均匀分布的螺栓孔，用于对接进气管道的密封法兰，法兰端面加工有0.5mm深度的密封槽，可嵌入橡胶密封圈避免加压进气出现泄漏。

　　在功能实现层面，这套组件的支撑结构做了针对性的刚度优化，两个竖直支撑臂之间设置了横向连接筋，避免长期受振动影响出现支架疲劳开裂，所有螺栓连接点都预留了防松垫片的安装空间，适配发动机舱内高低温交变、持续振动的恶劣工作环境。壳体侧壁开设的直径5mm的小孔，是用于接入曲轴箱通风管路的取气口，可将曲轴箱内的窜气导入鼓风机进气端，重新参与燃烧过程，满足排放要求。从建模逻辑来看，所有配合面都按照实际加工公差做了间隙预留，壳体与支架的配合面设置了0.1mm的安装间隙，方便装配时的对位调整，螺栓孔都做了倒角处理，避免装配时螺栓刮伤螺纹。

　　整套结构没有冗余的设计部件，所有构型都服务于安装便捷性、运转稳定性、维护便利性三个核心需求，日常维护时只需要拆卸前端法兰的连接螺栓，即可将叶轮总成从筒状壳体内抽出，不需要拆卸整个底部支架，大幅降低了售后维护的操作时长。在实际装车测试的场景中，这套结构的共振点完全避开了发动机怠速至最高转速的全区间振动频率，不会出现支架共振引发的异响问题，筒状壳体的内壁流线型设计也降低了气流通过时的风阻损失，相比同规格的老款鼓风机构件，进气驱动效率提升约8%，同时整体重量降低了12%，符合动力总成轻量化的设计趋势。安装时需要注意底部支架与缸体结合面的平面度要求，如果结合面存在杂质或者磕碰变形，会导致支架安装后出现内应力，长期运转后容易出现支架断裂的问题，壳体与支撑臂的连接螺栓需要按照对角顺序逐步拧紧，避免壳体受挤压出现圆度变形，影响内部叶轮的运转间隙。
