法兰式手动蝶阀结构设计三维数模

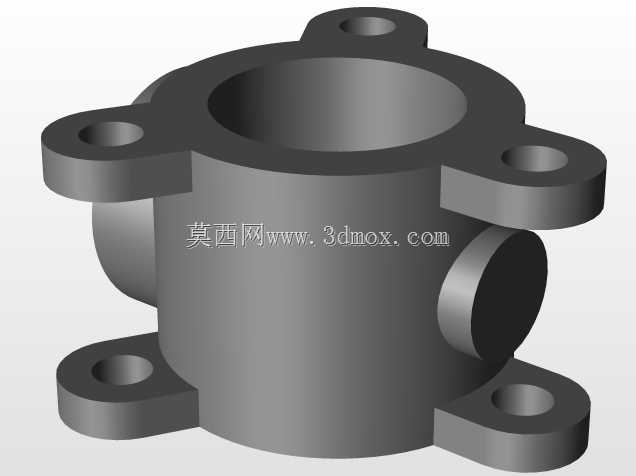

　　这款蝶阀的结构设计，首先围绕管路流体单向通断的核心需求展开，在民用给排水、化工流体输送、暖通空调循环管路这类常见场景里，这类带手动驱动结构的蝶阀，主要承担管路截流、单向止回的作用，相比同通径的闸阀、截止阀，蝶阀的结构长度更短，安装时占用的管路轴向空间更小，适合布置在空间紧凑的管廊、设备接口位置。从结构细节来看，阀体采用四孔法兰连接形式，法兰端的安装孔位沿阀体外缘周向均布，安装时可直接与管路端的配对法兰通过螺栓锁紧，密封面贴合后可承受常规中低压管路的工作压力，法兰外缘的凸耳结构做了加厚处理，避免螺栓锁紧时阀体局部应力集中导致开裂。

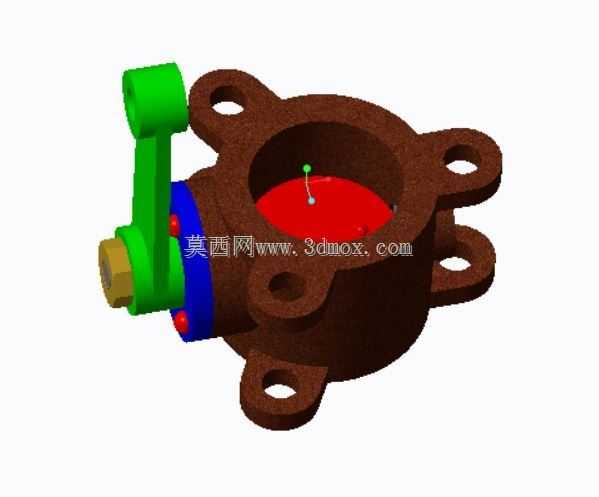

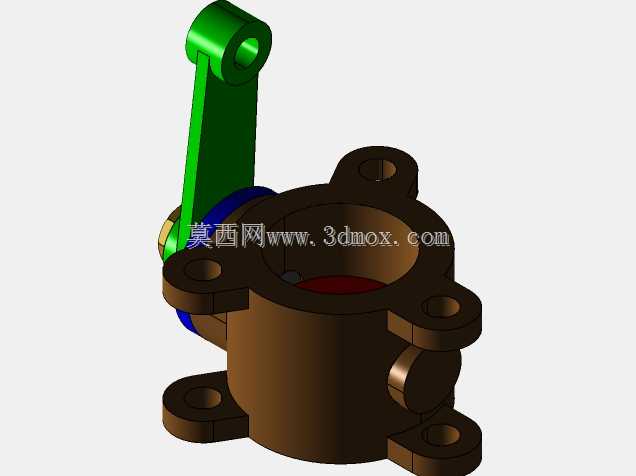

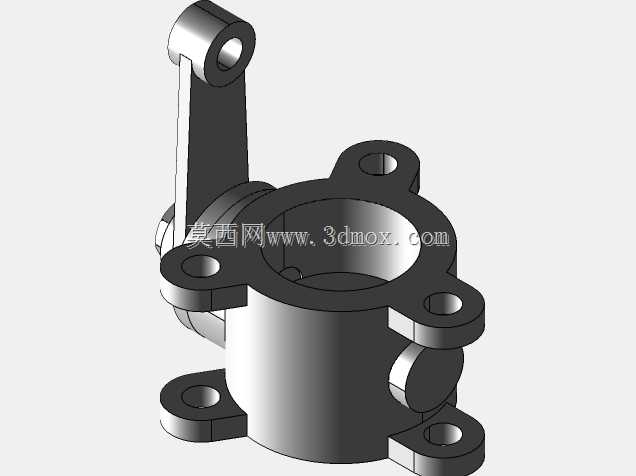

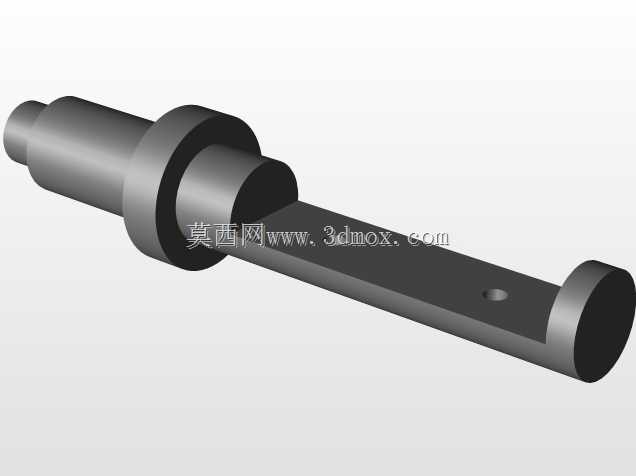

　　驱动侧采用外置式手动拨杆结构，拨杆与阀瓣的转轴直接刚性连接，转动拨杆即可带动阀体内的红色阀瓣绕转轴做90度回转，当阀瓣转动至与管路轴线垂直位置时，阀瓣外缘的密封件与阀体内腔密封面完全贴合，实现管路截流；当阀瓣转动至与管路轴线平行位置时，管路完全导通，介质可从阀腔内部顺畅通过，阀瓣表面做了流线型过渡处理，导通状态下介质流经阀瓣时的流阻更小，可减少管路输送过程中的压力损失。驱动端的密封结构采用多层组合密封形式，蓝色密封压盖通过内置的紧固件压紧密封填料，避免阀腔内的介质从转轴与阀体的配合间隙处泄漏，压盖外侧设置了黄铜材质的锁紧调节件，可在密封填料出现磨损后，通过旋紧调节件补偿填料的压缩量，延长密封结构的使用寿命，无需频繁拆解更换密封件。从安装边界来看，这款蝶阀的轴向结构长度远小于同通径的其他截断阀类，安装时不需要在管路两端预留过大的拆装空间，阀体底部没有突出的排污结构，可直接水平安装在水平管段上，也可垂直安装在竖直管段上，手动拨杆的操作侧预留了足够的操作空间，操作人员无需借助额外工具，直接扳动拨杆即可完成阀门的开闭操作，拨杆的转动角度设置了机械限位，可避免阀瓣转动过位导致密封面磨损、阀门无法正常密封的问题。

　　在设计思路上，这款蝶阀没有采用复杂的蜗轮蜗杆驱动结构，而是采用直连式手动拨杆，整体零件数量更少，加工制造的难度更低，后期维护时的拆解也更方便，阀体采用整体铸造成型后再做机加工的工艺路线，阀体内腔的流道做了圆滑过渡处理，没有明显的直角凸起，可减少介质在阀腔内的滞留，避免输送含杂质介质时出现杂质卡滞阀瓣的问题。阀瓣的转轴采用偏心布置形式，阀门关闭过程中阀瓣的密封面会逐渐贴合阀体密封面，关闭到位后密封面可形成均匀的压紧力，相比中心对称式蝶阀，这种偏心结构的密封面磨损更小，阀门的使用寿命更长，同时开启时阀瓣可快速脱离密封面，减少密封面之间的摩擦损耗。

　　在实际选型应用中，这类手动蝶阀适合输送常温清水、无强腐蚀性的流体介质，工作压力不超过1.6MPa的管路场景，不适合用于输送含硬质大颗粒杂质的介质，避免杂质卡滞在密封面之间导致阀门关闭不严，安装时需要注意管路介质的流向要与阀体标注的单向导通方向一致，反向承压时会导致阀瓣无法正常密封，甚至出现阀瓣被介质压力顶开的问题。建模过程中对各个配合零件的公差做了合理预留，转轴与阀体的配合采用间隙配合，保证阀瓣转动顺畅无卡滞，密封件的安装槽尺寸按照密封件的压缩率要求设计，保证密封件安装后有足够的压缩量实现密封，同时不会因为压缩量过大导致密封件过早老化失效。法兰端的安装孔位尺寸按照通用管路法兰标准设计，可直接与同压力等级、同通径的标准法兰配对安装，不需要额外制作过渡连接件，降低现场安装的适配成本。
