阀门阀组用三角支撑连杆结构设计

在工业流体控制的阀组系统里，这类三角构型的连杆属于执行端的核心传力构件，日常接触的化工管路截断阀、调节阀组，还有市政水务的管网控制阀组里，都能见到这类零件的身影，它的核心作用是把执行器输出的直线或者旋转扭矩，精准传递到阀瓣的启闭端，同时要承受阀组动作过程中频繁的交变载荷，不能出现形变松旷，不然会直接导致阀位控制偏差，甚至出现内漏外漏的故障。

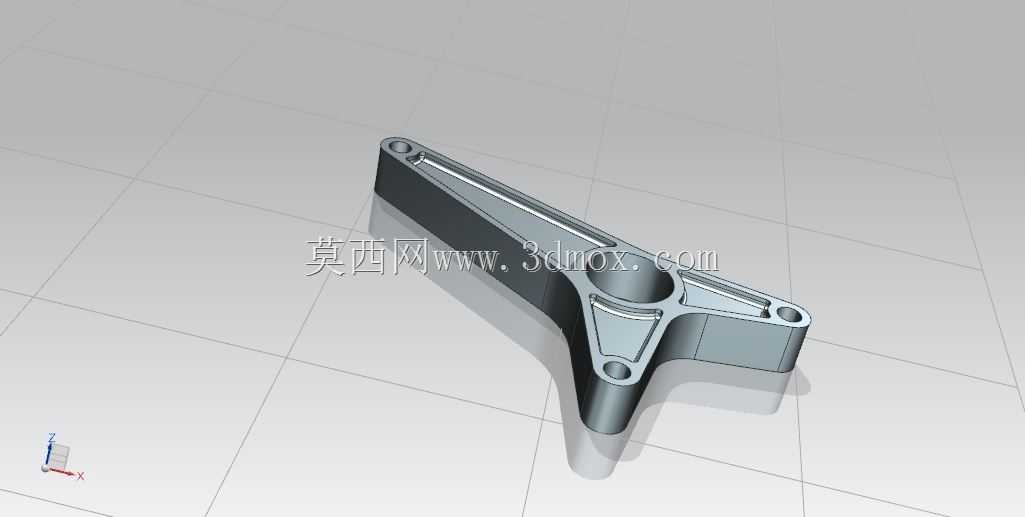

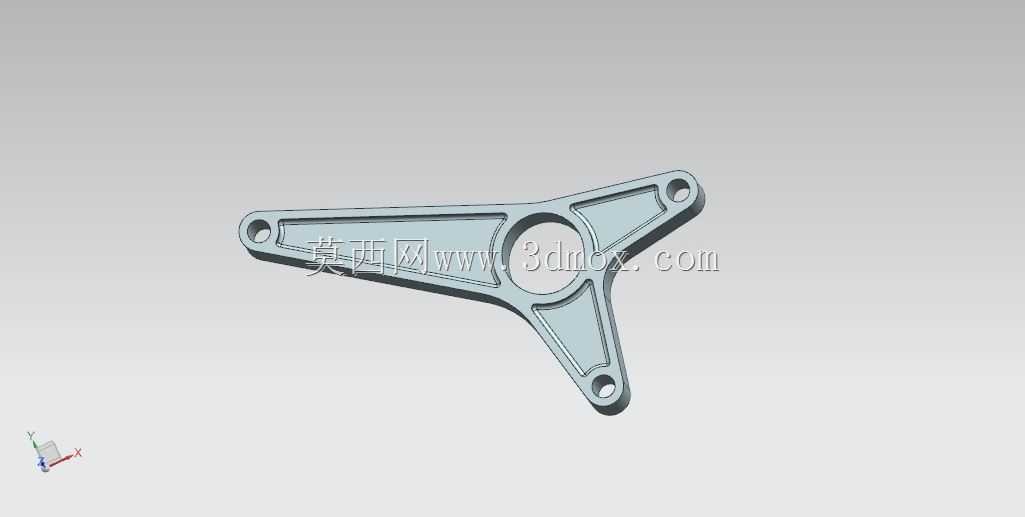

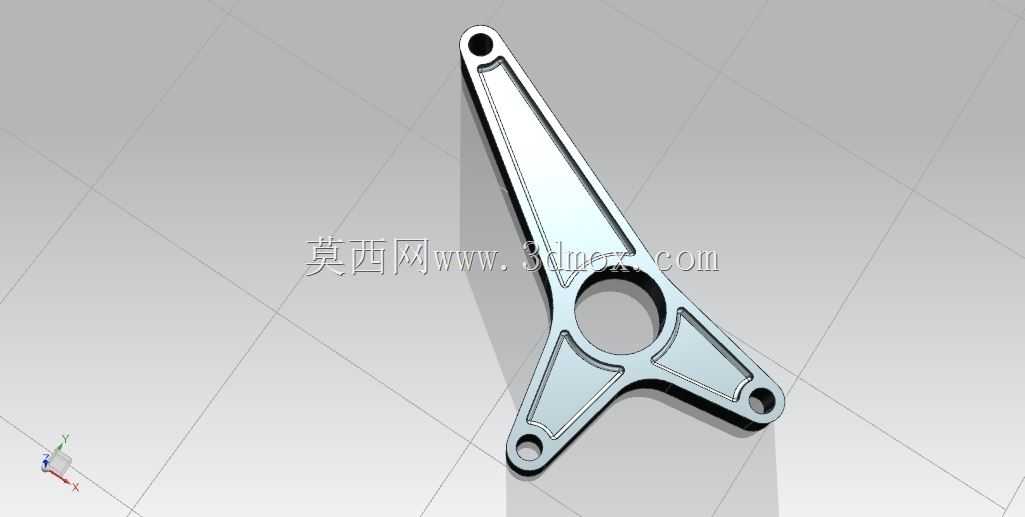

从结构设计的逻辑来看，这个连杆没有采用常规的等截面直杆构型，而是在三个铰接端点之间做了一体化的三角加强筋布局，三个端点分别对应执行器输出端铰接点、阀瓣摇杆连接点、以及辅助定位的导向支点，三个安装孔位都做了局部的凸台加厚处理，孔位边缘预留了衬套压装的余量，避免长期铰接转动出现孔位磨损失圆。杆身的加强筋沿着传力路径做了变截面设计，主传力路径上的筋条厚度比辅助加强筋厚2毫米左右，既保证了1.5倍额定载荷下的形变量控制在0.1毫米以内，又尽可能削减了非受力区域的材料冗余，整体重量比同载荷等级的实心直连杆轻了近四成，对于需要频繁动作的调节阀组来说，更低的运动惯量能有效降低执行器的输出负载，减少动作过程中的冲击异响。

做这类零件的三维建模时，首先要锁定三个铰接孔的中心距尺寸，这几个尺寸直接决定了阀组的启闭行程，中心距公差要控制在±0.02毫米范围内，不然会出现阀瓣开不到位或者关不死的问题。安装边界方面，三个孔位的端面都做了粗糙度Ra1.6的加工面要求，和配套的铰接衬套端面贴合时不能有超过0.01毫米的缝隙，避免长期动作出现偏磨；杆身的所有非加工面都做了R2的圆角过渡，尤其是筋条和主体连接的位置，绝对不能出现直角尖角，不然热处理或者压铸成型的时候会出现应力集中，在频繁交变载荷下容易萌生裂纹。

实际工况适配性上，这个连杆的安装空间要考虑阀组腔体内的运动避让，杆身外侧的轮廓到阀体内壁的最小安全间隙留了3毫米，避免动作过程中刮蹭腔体内壁，也不会和旁边的密封件、紧固件产生干涉。三个铰接孔的孔径统一适配标准的铜基衬套，后期维护的时候不需要单独定制配件，直接替换标准衬套就能完成磨损修复，降低现场运维的成本。另外杆身表面做了硬质氧化处理，应对化工管路里可能出现的腐蚀性介质溅射，也能耐受户外阀组的潮湿、粉尘环境，不会轻易出现锈蚀卡滞的问题。

从传力特性来看，三角构型的布局相比单臂直杆，抗侧向载荷的能力提升了60%以上，当阀瓣动作过程中遇到介质流阻带来的侧向冲击力时，辅助支点的连接会把侧向力直接传导到阀组的固定支架上，不会让主传力路径承受额外的弯矩，有效避免连杆弯曲变形的故障。建模过程中做运动仿真的时候，要全程校验三个铰接点的运动轨迹，确保整个启闭行程里连杆没有死点，也不会和周边的执行器支架、阀盖紧固件产生运动干涉，尤其是在阀门全开和全关的两个极限位置，要预留1毫米的安全余量，避免加工误差导致装配时出现卡滞。

这类连杆的选材一般用高强度铸铝合金或者球墨铸铁，根据不同的压力等级选择对应材质，中低压阀组用铸铝合金就能满足强度要求，高压工况下换成球墨铸铁材质，三个铰接孔的位置都要做淬火处理，表面硬度达到HRC40以上，提升耐磨性能。建模的时候还要注意拔模角度的设置，所有非加工面的拔模斜度控制在1.5度，方便压铸或者铸造的时候脱模，减少后续机加工的余量。
