阀门配套叉形接头叉端结构设计

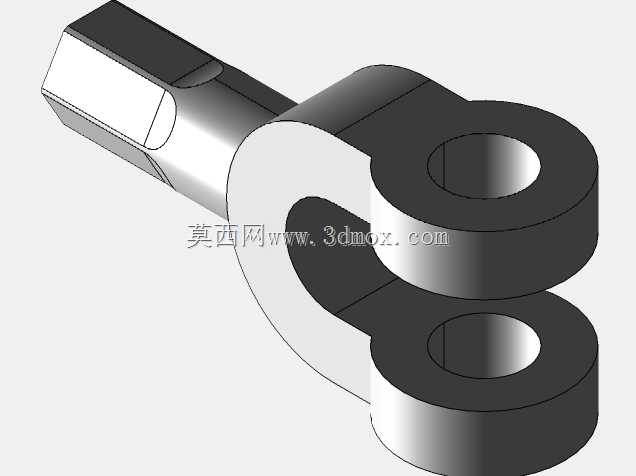

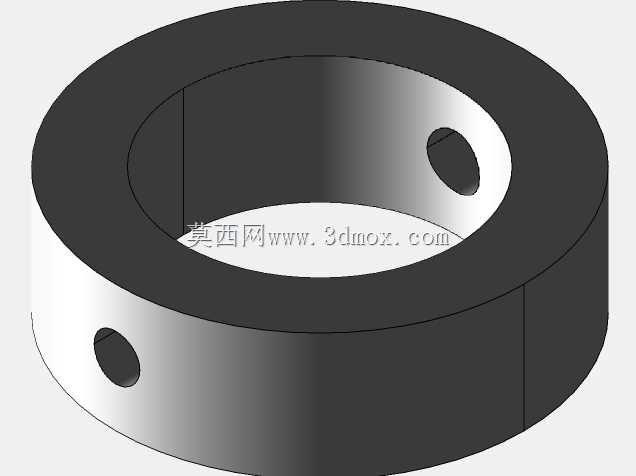

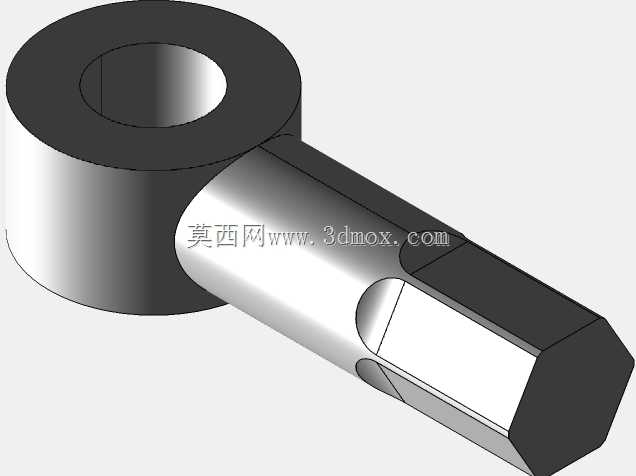

　　从结构功能来看，该叉端采用双叉耳同轴孔设计，两个平行的环形耳座预留了统一内径的铰接安装孔，安装时可通过配套销轴与驱动端的拨叉、连杆端头实现铰接配合，这种双支点的铰接结构相比单耳接头，能大幅降低销轴的单侧剪切应力，同时抵消传动过程中产生的侧向弯矩，避免阀杆受到额外的径向偏载，延长阀杆密封填料的使用寿命。与叉耳相连的杆部采用了扁方加圆柱的过渡结构，靠近叉耳的圆柱段做了大圆角过渡处理，可有效降低应力集中系数，避免长期交变载荷下出现根部断裂；端头的扁方结构则是为了装配时的防转限位，可与配套的接头套筒、锁紧螺母配合，实现杆部的周向固定，防止传动过程中杆部跟转导致的行程误差。在工业管路控制、流体输送系统的阀门执行机构配套中，叉形接头的叉端是实现阀杆与驱动端铰接传动的核心受力零件，这类零件广泛应用于手动调节阀、气动切断阀、液压驱动闸阀的动力传递链路中，承担着把驱动端的直线推力、摆动力矩平稳传递到阀杆，带动阀芯完成启闭、开度调节动作的关键作用，一旦该零件出现结构失效，会直接导致阀门动作卡滞、行程偏移，甚至引发管路介质泄漏的生产事故。

　　从设计思路层面，这类叉端的尺寸链匹配需要严格适配对应阀门的行程参数：首先双叉耳的内开档宽度需要比对接连杆端头的厚度大0.2-0.4mm，既保证铰接转动时无卡滞，又不会因间隙过大产生传动冲击；铰接孔的公差带通常选用H7级精度，与销轴采用间隙配合，保证转动灵活的同时控制同轴度误差，避免两个耳座的孔位不同轴导致销轴装配后出现别劲现象。杆部的直径需要根据阀门额定输出推力做强度校核，按照第三强度理论计算拉压复合应力，安全系数通常取3-4倍，满足工业阀门10万次以上动作寿命的要求；扁方的对边尺寸需要匹配标准锁紧螺母的内孔尺寸，扁方的长度要保证螺母锁紧后有足够的啮合螺纹长度，防止运行中出现松脱。

　　安装边界方面，叉耳的外圆直径需要小于驱动端连接腔的内部净空尺寸，保证阀门动作时叉端随连杆摆动不会与腔体内壁发生碰撞；杆部的圆柱段长度需要匹配阀杆连接套的插入深度，保证装配后两者的配合面有足够的接触面积，避免应力集中在连接端口。实际工程应用中，这类叉端零件通常会根据输送介质的腐蚀特性选用不同材质，普通水系统、油系统阀门多采用45号钢调质处理，表面做发黑防锈处理；腐蚀性介质工况则会采用304或316不锈钢材质，部分高压工况还会在铰接孔内镶嵌铜衬套，降低铰接转动时的磨损量，延长零件的维护周期。

　　在建模过程中，需要重点关注叉耳与杆部过渡位置的圆角处理，不能出现直角尖角，否则在有限元应力分析时会出现应力奇异点，导致强度计算结果失真；同时两个铰接孔的同轴度公差需要控制在0.02mm以内，孔的端面与孔轴线的垂直度公差不超过0.03mm，保证装配后销轴的受力均匀。另外，叉耳的两个端面需要做倒角处理，去除机加工产生的毛刺，避免装配时割伤操作人员，也防止毛刺脱落进入阀门腔室造成密封面划伤。杆部的端头需要做倒角导向，方便装配时插入连接套筒，扁方的棱角处也需要做小倒钝处理，避免应力集中。这类零件虽然结构不算复杂，但作为阀门传动链的关键受力件，每一处尺寸公差、形位公差的设计都直接影响整个阀门的动作可靠性，在三维建模时需要充分考虑实际加工的工艺性，比如叉耳的内开档位置要预留铣削加工的退刀空间，铰接孔的加工要保证钻削时的工艺可达性，避免出现无法加工的结构特征。
