双法兰异径连接管路接头结构设计

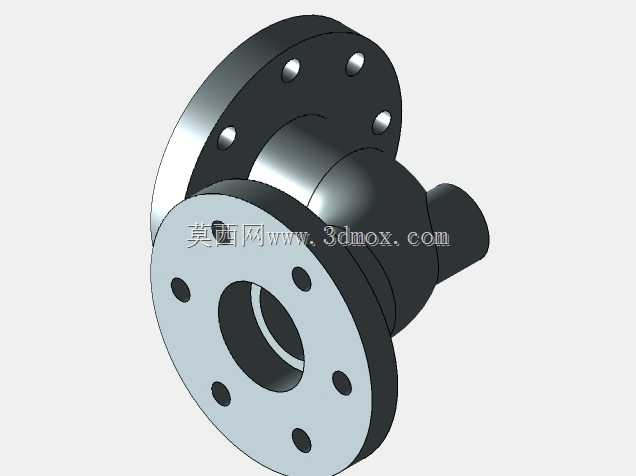

在化工流体输送、市政给排水、工业液压动力回路、暖通空调管路系统中，法兰式异径接头是解决不同通径管路对接、同时保障连接密封可靠性的核心零部件，本次呈现的双法兰异径连接结构，正是针对这类变径管路对接场景开发的实体结构。不同于普通焊接异径管，该结构采用双侧法兰连接形式，无需现场焊接作业，安装时仅需对齐法兰螺栓孔、加装密封垫片后锁紧螺栓即可完成装配，后期管路检修拆卸也无需切割管路，能大幅降低现场运维的作业强度与时间成本。

从结构功能设计来看，该接头两端分别设置不同通径的法兰盘，大端法兰适配大口径主管路，小端法兰对接小口径支路或者设备接口，中间过渡段采用平滑锥面变径结构，而非直角台阶式变径，这种设计能最大程度降低流体流经变径位置时的局部阻力损失，减少湍流、涡旋的产生，避免变径位置长期受流体冲蚀出现壁厚减薄、泄漏的问题，同时也能降低管路系统运行时的流体振动与噪声。法兰盘上的螺栓孔采用沿圆周均布设计，孔位公差严格匹配对应压力等级的法兰标准，能保证与同规格标准法兰的互换性，无需额外加工适配，安装时螺栓受力均匀，密封面的压紧力分布一致，能有效避免因偏载导致的垫片压溃或者密封失效问题。

在安装边界与尺寸适配层面，设计时充分考虑了现场管路的安装空间约束，中间过渡段的轴向长度经过优化，既保证了变径段的流道平滑过渡要求，又尽可能压缩了整体轴向尺寸，不会在管路对接时占用过多安装空间，适配空间紧凑的阀组集成、设备进出口管路布局场景。法兰密封面采用突面结构，适配常用的橡胶石棉垫、金属缠绕垫等多种密封垫片，可根据输送介质的温度、压力、腐蚀特性灵活选择密封件，适用压力覆盖中低压管路的常规工况，输送介质兼容水、液压油、低压蒸汽、弱腐蚀性化工流体等多种工业常见流体。

从结构强度设计角度，法兰盘的厚度、螺栓孔的中心距、过渡段的壁厚都经过受力校核，在额定工作压力下，法兰盘不会出现翘曲变形，过渡段的应力集中位置做了圆角过渡处理，避免长期受管路内压、管路附加载荷作用出现应力开裂问题。两端法兰的背面与过渡段连接位置也设置了加强圆弧，消除焊接结构（如果是焊接成型工艺）的应力集中点，提升整体结构的抗疲劳性能，即使在管路存在轻微振动、温度变形的工况下，也能保证连接结构的长期可靠性。

实际工程应用中，这类法兰异径接头常被用在泵阀设备的进出口位置，匹配设备接口与现场管路的通径差异，也会用在管路系统的支路分流位置，实现主管路与支路的变径对接，相比螺纹连接的异径接头，法兰连接的形式抗松动性能更好，适合大口径、中高压的管路场景，相比焊接式异径管，它的可拆卸属性能满足后期管路改造、设备更换的快速拆装需求，不需要动火作业，在易燃易爆的化工生产车间、油气输送场站等对动火作业有严格限制的场景下，这种连接形式的优势尤为突出。

建模过程中，对法兰盘的螺栓孔位置度、密封面的平面度、过渡段的流道同轴度都做了严格的参数化约束，保证模型的尺寸精度符合机械加工的工艺要求，不管是用于铸造成型还是锻压后机加工的工艺路线，模型的拔模斜度、加工余量都可以根据实际工艺需求快速调整，结构本身没有复杂的异形曲面，加工工艺性好，常规的车削、钻削设备即可完成全部加工工序，制造成本可控，适合批量生产应用。
