法兰安装式角轴支撑轴承结构设计

在流体控制、仪器仪表配套的传动链路里，角轴轴承的作用从来不是简单的轴件托举，这类带法兰安装面的支撑结构，往往要同时应对轴系偏角带来的径向载荷、安装面贴合后的剪切应力，还要兼顾狭小安装空间里的装配便利性，很多做阀类执行端配套的结构工程师都清楚，这类支撑件如果设计时只考虑轴孔配合公差，忽略安装面的受力分布，实际运行中很容易出现法兰固定孔位开裂、轴孔偏磨导致的传动卡滞问题。

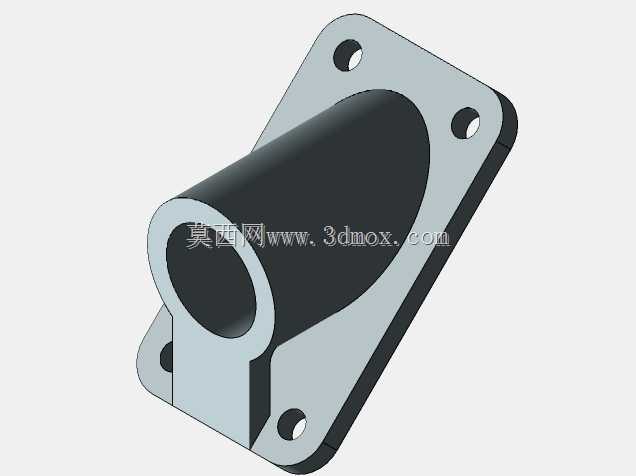

从实际应用场景来看，这类角轴轴承多用于阀块组件的角向传动位，比如仪表阀门的阀杆转角输出端、小型执行机构的斜向传动轴支撑位，这类位置的轴件并非与安装面垂直布置，而是存在固定的偏角，常规的直筒式轴承座无法匹配轴系的角度走向，强行装配会让轴件承受额外的弯曲应力，时间久了不仅阀杆转动阻力变大，还会影响阀门的密封面贴合精度，造成内漏或者开关不到位的问题。这款带切边法兰的角轴支撑结构，就是针对这类角向传动场景设计的，安装法兰采用带两个定位切边的菱形结构，四个固定孔位分布在法兰的四个角点，相比圆形法兰，这种切边设计能在有限的安装空间里减少占用面积，两个直边还能起到安装定位的作用，装配时不需要额外做防转定位，只要将法兰切边与安装基座的定位边对齐，就能保证轴孔的角度偏差控制在允许范围内。

设计思路上，这款结构首先把受力优先级放在了法兰与筒体的衔接位置，很多同类产品在做三维建模时，容易把法兰和筒体的衔接处做成直角过渡，实际受力时这个位置会出现明显的应力集中，尤其是当轴系承受径向冲击载荷时，直角过渡处的应力峰值能达到均值的3倍以上，很容易出现疲劳断裂。这款结构在法兰与筒体的衔接处做了大圆角过渡，同时在筒体靠近法兰的位置做了局部加厚，既保证了轴孔的壁厚均匀性，避免注塑或者机加工时出现壁厚不均导致的变形，又能有效分散衔接处的集中应力。轴孔部分采用通长的等径设计，没有做分段台阶，一方面是方便长轴件的穿装调整，另一方面也能保证轴承压装时的同轴度，减少轴系转动时的径向跳动。法兰上的四个安装孔做了沉头设计，装配时固定螺丝的头部不会突出法兰表面，避免和周边的其他组件产生干涉，沉头孔的深度经过匹配计算，既能保证螺丝的锁紧力足够，又不会因为沉头过深削弱法兰的结构强度。

从安装边界来看，这款轴承的法兰轮廓尺寸适配常规的仪表阀块安装位，两个切边之间的距离刚好匹配阀块上的定位凸台宽度，四个安装孔的孔位间距符合通用的阀类组件安装孔距标准，不需要对现有安装基座做二次加工就能直接替换原有支撑件。筒体部分的长度经过优化，既保证了轴孔和轴件的配合长度足够，能提供稳定的支撑刚度，又不会因为筒体过长导致整体重量增加，在小型仪表设备里，每减少一克的无效重量，都能降低整体设备的载荷负担。筒体端部的轴孔入口处做了小倒角设计，方便轴承或者轴件的导入装配，不会因为锐边刮伤轴件表面或者轴承的密封圈。

实际选型时需要注意，这类角轴支撑结构的轴孔公差要和配套的轴件公差做匹配，如果是配套滑动轴承，轴孔的表面粗糙度要控制在合理范围，避免转动时出现卡顿；如果是配套滚动轴承，轴孔的圆柱度公差要满足轴承外圈的配合要求，防止压装后轴承出现游隙变小的问题。另外法兰安装面的平面度也有明确要求，如果安装面存在翘曲，锁紧固定螺丝后会导致法兰变形，进而引起轴孔的圆度超差，直接影响轴系的转动灵活性。很多现场装配出现的轴转动卡滞问题，根源并不是轴承本身的加工精度不够，而是安装时没有清理安装面的毛刺或者杂质，导致法兰锁紧后出现变形，这点在做结构设计时已经在法兰背面做了浅槽设计，能容纳少量的安装面杂质，避免杂质垫在法兰贴合面之间导致的安装倾斜。
