液压系统用细长型挺杆阀结构设计

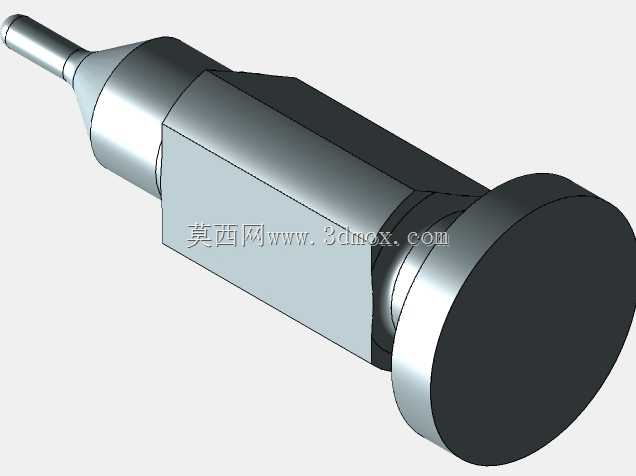

在中小流量液压控制回路、小型气动执行机构的配套设计中，挺杆阀是承担通断切换、流量微调功能的核心精密构件，这类阀件常被集成在紧凑型动力单元、机床润滑支路、小型工程机械的操控气路里，安装空间往往被周边的管路、阀块、执行件挤压，对构件的外形轮廓、安装定位精度有极高要求。这款挺杆阀采用阶梯轴式整体布局，从端部的顶杆接触段到尾部的安装定位法兰，各段轴径按照受力梯度逐级变化，最前端的细径顶杆段是与外部驱动件接触的受力部位，表面做了高光洁度处理，降低往复运动时的摩擦阻力，同时减少长期动作带来的磨损失效风险。中间段的六方结构是专门预留的安装夹持位，装配时可以用标准扳手直接卡持完成阀件与阀块的螺纹锁紧，不需要额外设计工装夹持位，能有效压缩装配工序的辅助时长，六方段的对边尺寸严格匹配常用开口扳手的规格，适配现场装配、后期运维的通用工具需求。尾部的大直径法兰是安装定位的核心基准面，法兰端面与阀块安装面贴合时，能实现轴向位置的精准限位，保证顶杆伸出量处于设计公差范围内，避免出现顶出行程不足导致阀口无法完全开启、或是顶出过量造成阀口密封面压溃的问题。设计过程中优先考虑了往复运动的同轴度要求，所有回转面的基准轴线统一，避免不同轴带来的运动卡滞、偏磨问题，各段轴肩位置做了微小的倒角过渡，既可以去除加工毛刺，也能在装配时起到导向作用，避免硬装配划伤阀块内孔的密封面。流体通道的走向顺着构件的轴向布置，减少流道的弯折角度，降低介质流经时的压力损失，在阀口密封配合段，尺寸公差控制在微米级，保证闭合状态下的密封性能，减少内泄漏量。这类挺杆阀不需要额外配置复杂的驱动附件，依靠外部凸轮、顶杆机构的直推动作就能完成启闭，响应速度快，结构可靠性高，在空间受限的紧凑型流体控制场景中，相比常规的滑阀、球阀有更突出的适配性，既可以作为独立的控制阀件使用，也可以作为集成阀组的内嵌构件，嵌入到多联阀块的内部孔道中，进一步压缩整个控制单元的外形尺寸。建模过程中对各配合面的尺寸边界做了明确的定义，安装法兰的外径、六方段的长度、顶杆的伸出长度都预留了合理的公差带，方便后续出工程图时直接标注形位公差要求，也能为选型人员提供清晰的安装边界参考，避免选型时出现安装干涉、行程不匹配的问题。
