高精度夹头式钢笔夹持工装结构设计

在小直径回转类工件的精密装夹场景中，这类开缝式弹性夹头结构是机加工工位、笔类产品装配工位常用的核心夹持元件，本次设计的夹头针对直径10mm的钢笔杆类工件做了适配优化，解决了常规三爪卡盘装夹薄壁笔杆时易夹伤表面、同轴度偏差超差的常见问题。从实际使用场景来看，该夹头可直接配套在小型仪表车床、笔类专用雕刻机或者自动装配线的旋转工位上，当笔杆需要做表面刻字、笔帽压装、笔尖组件同轴装配工序时，夹头能够提供均匀的径向抱紧力，不会因为局部应力集中在笔杆的金属或者塑料表面留下压痕，同时能保证装夹后工件的径向跳动控制在0.02mm以内，满足后续精加工或者装配的精度要求。

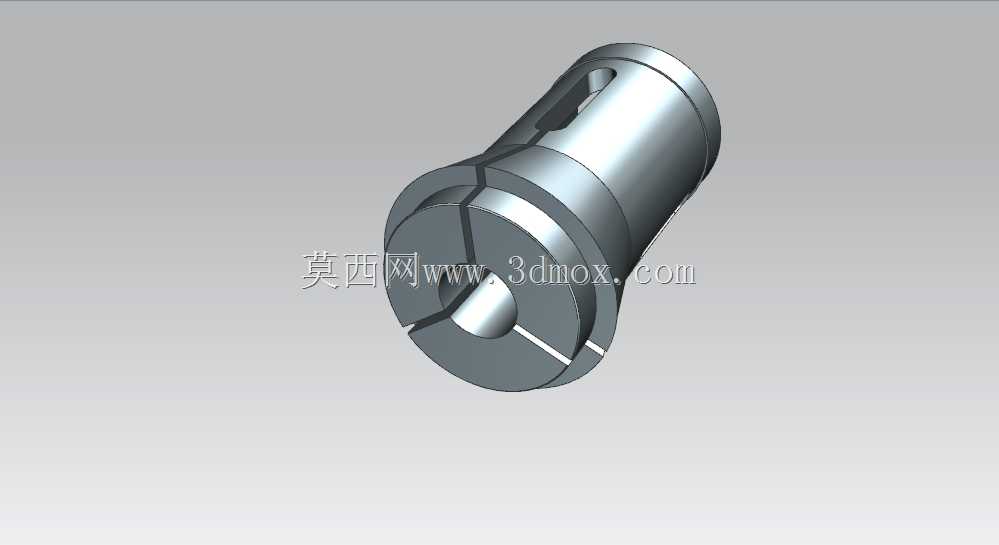

设计过程中首先考虑了夹持力的均匀性问题，夹头头部采用三等分开缝结构，缝宽控制在0.8mm，开缝长度从夹头端面延伸至锥面起始位置，这样的结构能保证夹头在受到轴向推力时，三个夹持瓣能够同步向内收缩，抱紧力沿圆周方向均匀分布，不会出现某一瓣先接触工件导致的装夹偏斜。夹头的外锥面采用15度的莫氏短锥设计，能够和标准的弹性夹头座直接适配，不需要额外做定制化的安装座改造，降低了产线改造的配套成本。夹头尾部设计有轴向定位台阶，当夹头装入安装座后，台阶面能够和座体端面贴合，限制夹头的轴向窜动，保证每次装夹工件时的轴向定位尺寸一致，在批量加工笔杆时不需要重复对刀，能有效提升批量生产的加工效率。

从安装边界尺寸来看，夹头的总长度控制在42mm，最大外圆直径为18mm，头部夹持段的内孔在自由状态下直径为10.2mm，收缩后最小夹持直径可到9.8mm，能够适配直径公差在±0.2mm范围内的笔杆工件，兼容市面上多数常规尺寸的钢笔杆、中性笔杆的装夹需求。夹头侧面设计有一个宽度3mm的定位槽，安装时可以和夹头座上的定位销配合，防止夹头在高速旋转过程中跟转，避免因为夹头转动导致的装夹失效问题。夹头的内孔表面做了细磨砂处理，既能够增加和笔杆之间的摩擦力，防止工件在加工过程中出现轴向滑动，又不会因为表面过于粗糙刮伤笔杆的外观面，兼顾了夹持可靠性和工件表面保护的需求。

在材料选择上，这类夹头通常采用65Mn弹簧钢加工，整体经过淬火加中温回火处理，硬度控制在HRC42-48之间，既保证了夹持瓣有足够的弹性，能够在反复开合的使用场景下不会出现塑性变形，又有足够的耐磨性，长期使用后内孔不会因为频繁装夹工件出现磨损超差，正常工况下的使用寿命可以达到10万次以上的装夹循环。设计时还特意在开缝的末端做了直径2mm的止裂孔，能够避免夹头在反复收缩扩张的过程中，应力集中在开缝末端导致的裂纹扩展问题，大幅提升夹头的疲劳寿命。

从实际装配验证的角度来看，该夹头在装入标准夹头座后，当轴向施加120N的推力时，夹持瓣的收缩量可以达到0.4mm，能够提供足够的抱紧力夹持笔杆完成车削、滚花、装配等工序，在3000转/分钟的转速下做动平衡测试，剩余不平衡量小于0.5g·cm，不会因为高速旋转产生明显的振动，能够满足精密加工工位的使用要求。和常规的刚性夹持结构相比，这种弹性夹头的装夹效率更高，操作人员只需要推动夹头座的锁紧套就可以完成工件的装夹和拆卸，单工件的装夹时间可以控制在2秒以内，非常适合笔类产品的大批量生产线使用。同时夹头的结构简单，没有复杂的活动零件，日常维护只需要定期清理开缝里的切屑和灰尘就可以正常使用，不需要频繁加注润滑油或者更换易损件，后期的使用维护成本极低。
