16安培五针工业电源连接插座结构

在工业配电、民用大功率供电场景里，常规10A插座的载流冗余往往无法覆盖高负载设备的持续取电需求，这类16A规格的五针电源插座，正是为匹配16安培持续载流场景设计的接插部件，常见于壁挂式空调安装点位、即热式热水器供电回路、商用电炉接驳端，也会出现在小型工业加工工位的重型手持工具供电接口上，相比普通插座，它的载流冗余设计能避免长期满负载运行带来的接触片发热、绝缘层老化加速问题。

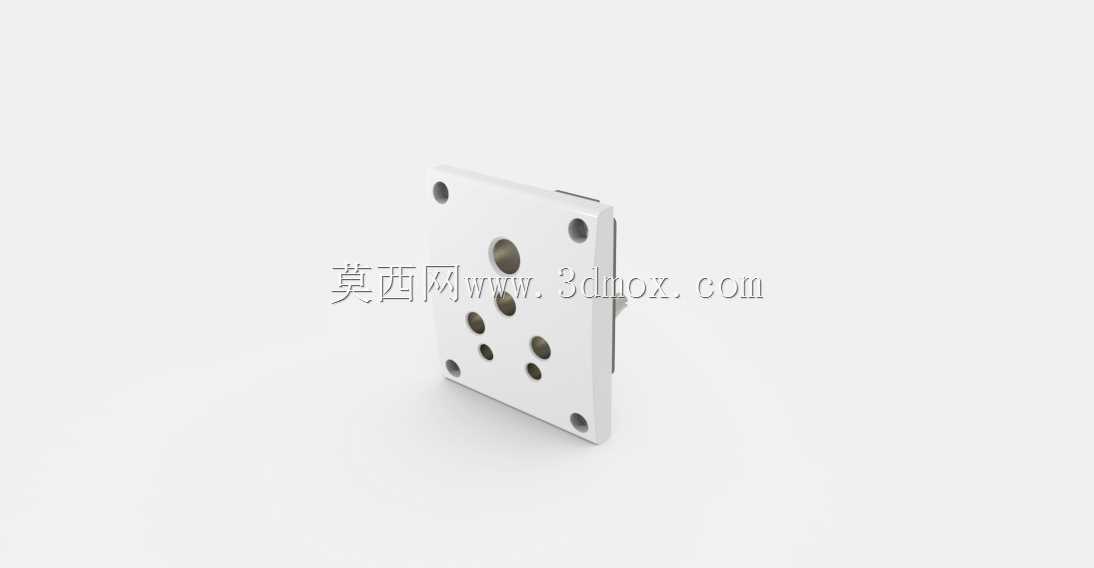

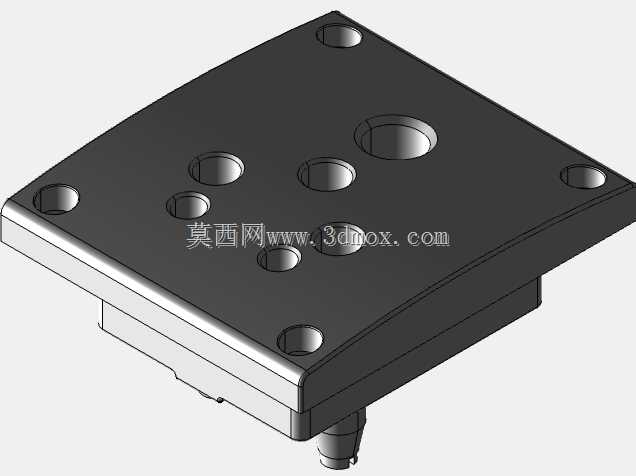

从结构设计逻辑来看，这款插座采用方形面板安装形式，面板四角预留沉头安装孔位，安装时可通过自攻螺丝将整个插座基体固定在墙面暗盒、设备壳体预留的安装位上，沉孔设计能让螺丝头部完全没入面板平面，不会出现凸起剐蹭插头的情况，也能保持安装面的平整性。面板中心区域的插孔采用非对称排布设计，五个插针孔位分别对应火线、零线、地线以及两路备用/相位接线端，这种排布方式从物理层面避免了错插、反插的可能，插合时只有对应点位完全对齐才能完成接入，能有效避免相序接反带来的设备损坏风险。

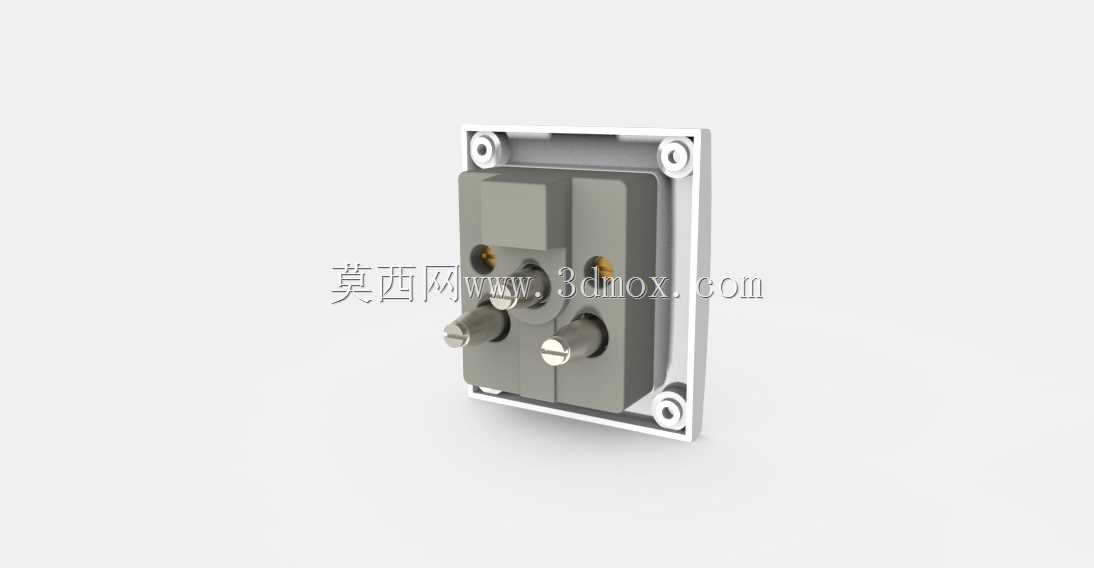

接触部件的设计上，内部载流插套采用高弹性铜质材料冲压成型，插套接触段设计有弧形抱紧结构，当插头插针插入时，抱紧结构会产生持续的弹性压紧力，保证插针与插套的接触面积足够大，降低接触电阻，减少大电流通过时的发热损耗；插套与外部接线端的连接部位采用压铆加焊接的双重固定工艺，避免长期插拔震动导致接线端松脱、接触不良的问题。绝缘基体采用耐高温阻燃工程塑料一体注塑成型，插孔之间设置有凸起的绝缘隔筋，即使在极端情况下出现插套打火，隔筋也能阻断电弧蔓延，提升使用安全性。

安装边界方面，这款插座的面板厚度控制在合理范围，适配市面上绝大多数标准86型暗装底盒的安装深度，不需要额外扩孔改造；面板边缘做了微小的倒角处理，安装后与墙面或设备壳体的贴合缝隙更小，既美观也能避免灰尘、水渍从缝隙进入安装腔体内。从实际选型角度看，这类五针16A插座相比常规三孔插座，多出来的两个接线点位可以满足部分需要信号反馈、或者双回路供电的特殊设备接驳需求，不需要额外增设独立信号接口，能简化设备端的接口布局，减少面板开孔数量。

在三维建模过程中，需要重点关注插孔的位置公差，插针孔的同轴度、孔位间距公差需要控制在合理范围内，否则会出现插头无法插入、插拔卡滞的问题；安装孔的位置度也要匹配标准底盒的孔距，避免现场安装时出现孔位对不上的情况。另外，内部插套的形变空间需要预留足够的余量，既要保证插拔力在用户可接受的范围内，不能过紧导致插拔困难，也不能过松导致接触不良，建模时需要模拟插套的弹性形变范围，验证插拔行程内的抱紧力变化是否符合设计要求。绝缘外壳的壁厚设计也需要兼顾强度与材料成本，壁厚过薄会导致注塑时出现缩痕、装配时容易开裂，壁厚过厚则会增加材料用量，也会让整体尺寸偏大，无法适配标准安装位。

实际使用场景中，这类插座的载流能力可以稳定支撑16安培持续电流通过，对应3500瓦左右的额定负载，完全覆盖空调、电热水器、小型工业电炉这类常见大功率设备的取电需求，五针的设计也让它可以适配部分带接地保护、相序检测的专用设备，不需要额外改装接口。相比普通民用插座，它的结构强度更高，插拔寿命更长，能承受更频繁的插拔操作，适合在工位、商用场所这类使用频率更高的场景下长期运行。
