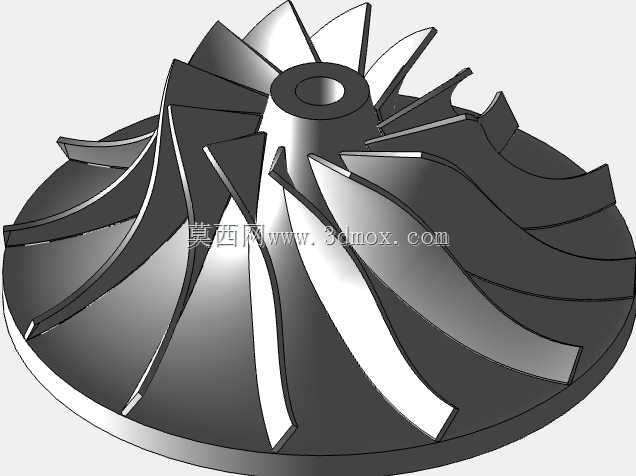

径流式涡轮叶轮精密结构设计

项目分类:通用机械零部件 发布时间:2025-10-12 ID:1086330
  • 径流式涡轮叶轮精密结构设计

  在小功率燃气轮机、车用涡轮增压器、微型膨胀发电设备的核心气动单元里,这类径流式涡轮叶轮是直接决定能量转换效率的核心转动件,和轴流式涡轮不同,它的气流是沿径向从叶轮外缘进入,沿轴向从中心轮毂处流出,适配小流量、高转速的工况场景,在小排量内燃机增压系统、分布式微型燃气轮机、有机朗肯循环膨胀机里都有广泛应用。做这个叶轮的结构设计时,首先要匹配气动计算给出的流道参数,叶片的型线不是随意做的曲面,每一段的曲率都要贴合气流的转向轨迹,避免气流在叶道内产生分离损失,叶片采用长短叶片间隔布置的结构,长叶片从轮盘外缘一直延伸到靠近轮毂出口的位置,短叶片只占据流道的中后段,这种设计能有效抑制叶道内的二次流,减少气流在轮盖侧的泄漏损失,同时还能降低叶轮入口处的气流堵塞效应,提升高转速下的通流效率。

  轮盘部分采用等强度设计思路,从外缘到中心轮毂的厚度是渐变的,外缘厚度较薄,越靠近中心安装孔的位置厚度越大,因为高转速下离心力产生的应力在中心区域最大,渐变厚度的结构能让应力在整个轮盘上分布更均匀,避免局部应力集中导致的结构失效,中心的安装孔是和转轴配合的定位面,孔的公差带要和转轴的配合精度匹配,通常采用过盈配合加键连接或者端面摩擦连接的方式,保证高转速下扭矩传递的可靠性,同时要做动平衡去重的预留设计,在轮盘的背面或者外缘预留去重区域,方便叶轮做动平衡校正时去除材料,不会破坏叶片的气动型面。

  安装边界上,叶轮的轮盖侧和涡轮箱的蜗壳流道要保持极小的间隙,这个间隙的大小直接影响涡轮的效率,间隙过大会导致气流泄漏增加,效率下降,间隙过小则会在高转速热态下因为热膨胀出现碰磨,所以设计时要充分考虑工作温度下的材料膨胀量,预留合理的冷态装配间隙,叶轮的轴向定位要靠转轴上的轴肩和锁紧螺母实现,锁紧螺母的预紧力要经过计算,既要保证高转速下叶轮不会发生轴向窜动,又不能预紧力过大导致轮毂处产生过大的装配应力。

  叶片的前缘和后缘都做了小圆角处理,不是锋利的边缘,一方面是减少气流的前缘冲击损失,另一方面是提升叶片的结构强度,避免高周疲劳下从边缘位置产生裂纹,叶片和轮盘的连接位置采用大圆角过渡,减少应力集中,因为这个位置是离心力和气动载荷叠加的高应力区域,圆角过渡能有效降低应力峰值,提升叶轮的疲劳寿命。实际选型应用时,要匹配上游蜗壳的出口气流角,让气流进入叶轮时的攻角处于最优范围,攻角过大或者过小都会导致效率下降,甚至引发叶片的振动问题,叶轮的工作转速通常在每分钟几万转到十几万转,所以材料一般选用高温合金或者高强度铝合金,根据工作温度的不同选择,车用增压器的涡轮叶轮如果是汽油机用,工作温度高,会选用镍基高温合金,柴油机或者微型膨胀机用的叶轮工作温度稍低,可以选用高强度铝合金降低转动惯量,提升响应速度。做三维建模的时候,叶片的曲面要保证G2连续,避免曲面出现褶皱或者拐点,否则加工出来的叶型会和气动设计值出现偏差,影响实际性能,轮盘的背面通常会设计成锥形或者平面,根据相邻的密封结构来定,如果是用迷宫密封,轮盘背面要设计对应的密封齿配合面,保证密封效果,减少漏气损失。
