气动设备用阶梯轴类连接传动构件

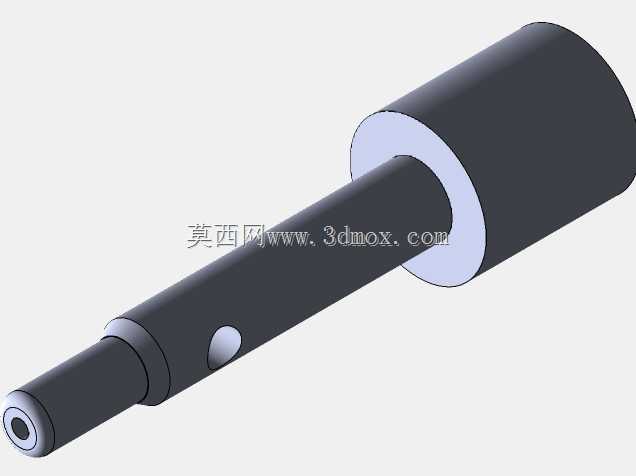

　　这类阶梯轴构件是气动执行回路里的核心传力零件，日常在气动打磨工具、小型气动拧紧轴、气动输送装置的动力输出端都能见到它的身影，主要承担扭矩传递、部件定位、轴向限位的作用，是把气动马达的旋转动力传导到作业端的中间衔接载体。从结构设计来看，采用多段阶梯式圆柱构型并非随意设定，每一段轴径的变化都对应实际装配需求：最粗的主体轴段是核心传力段，要匹配气动腔体内的轴承内圈配合尺寸，表面粗糙度需要满足轴承压装的过盈配合要求，保证高速旋转时不会出现径向窜动；中间逐级收窄的轴段是密封件安装位，用来嵌套O型密封圈、防尘圈这类气动密封元件，轴段的过渡圆角严格按照密封件的安装倒角要求设计，避免装配时割伤密封胶圈导致气动腔漏气；最末端的细轴段是作业端连接位，

　　根据不同的使用场景，可以加工成扁位、外螺纹或者内孔卡槽，用来装夹磨头、批头、输送叶轮这类终端作业部件。设计这类轴件的时候，首先要核算气动马达的额定输出扭矩，根据扭矩值反推最细轴段的最小轴径，避免长期负载下出现轴颈扭断的失效问题，同时要兼顾气动腔体的内部安装空间，各段轴的长度尺寸必须和腔体内轴承位、密封位、端盖孔的轴向位置完全对齐，装配后不能出现轴端窜动顶碰端盖、或者密封件错位的问题。轴件的材质一般会根据使用场景选择，常规工况下用45号钢调质处理就能满足强度要求，如果是用于高转速的气动打磨工具，会选用合金结构钢做表面渗碳淬火，提升轴颈表面的耐磨性能，延长轴承配合位的使用寿命。在实际装配场景中，

　　这类轴件的安装边界需要严格匹配气动腔体的同轴度要求，轴承压装时要采用热装或者专用工装压入，不能直接敲击轴身，避免轴件出现弯曲变形，导致旋转时出现径向跳动，影响终端作业的精度，同时轴上的密封槽尺寸公差要控制在合理范围，过松会出现密封漏气导致气动压力不足，过紧会增大密封件的磨损速度，缩短设备的维护周期。这类轴件的结构看似简单，但每一处尺寸公差、形位公差的设定都直接影响整套气动设备的运行稳定性，建模时需要把各段的配合公差、过渡圆角、退刀槽位置都准确还原，方便后续做装配干涉检查、有限元强度校核，也能直接导出工程图用于生产加工。
