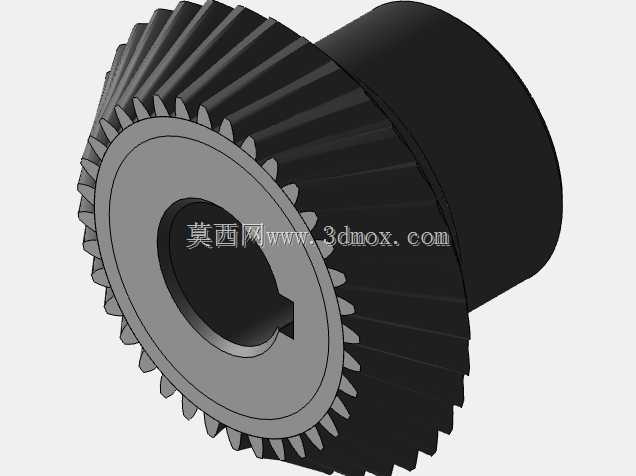

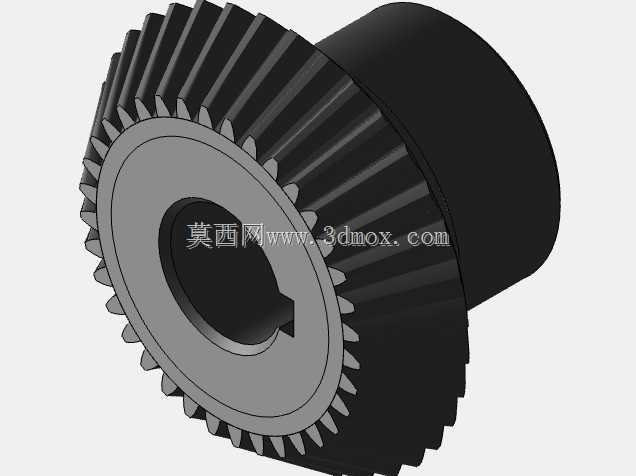

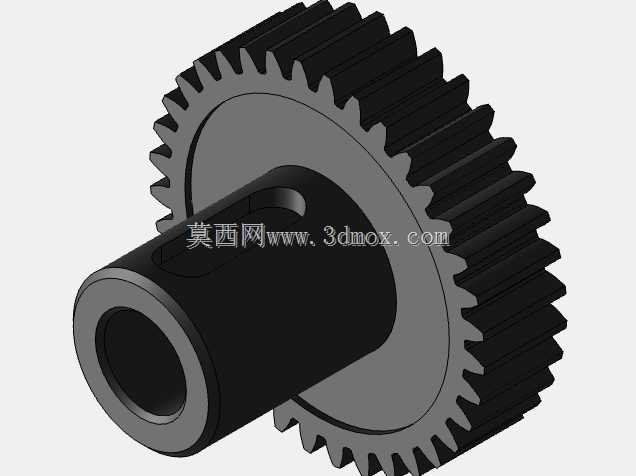

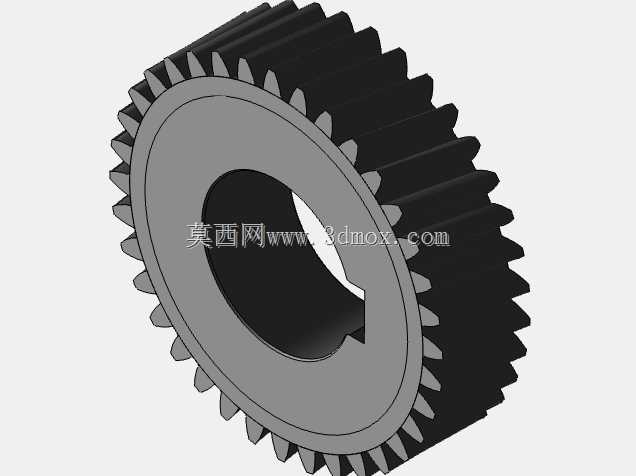

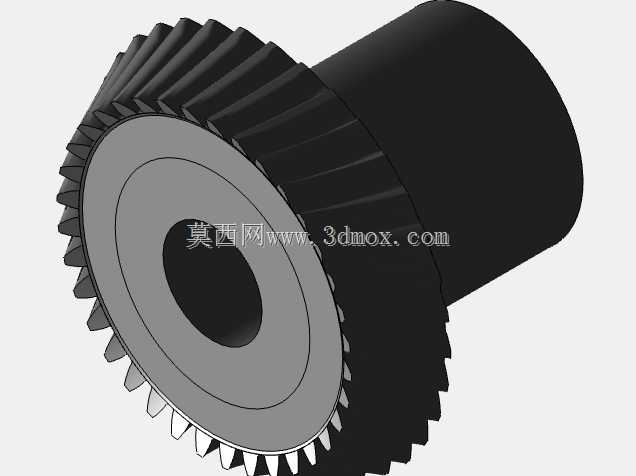

在中小功率相交轴动力传递场景中,这类带轮毂延伸段的螺旋锥齿轮是非常常见的传动元件,常见于阀门驱动机构、仪表类小型传动装置、轻工设备的转角动力传输工位,用来实现两相交轴之间的回转运动传递,常规适配的轴交角多为90度,也可根据实际传动布局调整适配角度。从实际使用场景来看,这类齿轮往往安装在空间紧凑的阀组驱动腔体内,不需要承担重载冲击,更多是保证传动的平稳性与精准的转角反馈,因此齿部的螺旋角设计、齿形修缘量都偏向于低噪音、小背隙的方向调整。
设计这类齿轮的时候,首先要明确安装边界:轮毂段的外径要匹配安装腔体的轴承内圈尺寸,轮毂的轴向长度要保证和输出轴的配合长度足够,避免传动过程中出现轮毂偏摆;中心孔的键槽采用标准平键连接结构,键槽的位置度公差需要控制在0.02mm以内,保证和轴装配之后不会出现周向传动间隙,避免正反转切换的时候出现空程误差。齿部的螺旋方向需要和配对齿轮完全对应,设计时要先确认传动比、输入转速、负载扭矩,再确定齿数、模数、齿面宽参数,齿面宽一般不超过锥距的三分之一,避免小端齿顶过薄出现热处理断裂的问题。
从结构特性来看,这类齿轮的轮毂和齿坯为一体化结构,加工时可以采用模锻坯料一次成型,减少后续机加工的余量,齿部加工完成后需要进行表面渗碳淬火处理,齿面硬度控制在HRC58-62之间,保证齿面的耐磨性能,而芯部保持足够的韧性,能够承受短时的过载冲击。齿形采用螺旋齿设计,相比直齿锥齿轮,重合度更高,传动过程中同时参与啮合的齿数更多,运转时的噪音更低,传动平稳性更好,非常适合仪表类、阀门类对传动稳定性有要求的场景,不会因为传动卡顿影响阀门的开度控制精度。
安装时需要注意,齿轮的轴向定位要靠轴肩和锁紧螺母配合,保证锥齿轮的节锥顶点和配对齿轮的节锥顶点重合,否则会出现齿面接触区偏移的问题,轻则加剧齿面磨损,重则出现断齿故障。实际装配时需要涂抹接触红丹粉检查接触印痕,接触印痕应该位于齿面中部,长度不小于齿长的60%,如果印痕偏齿顶或者偏齿根,需要调整两齿轮的安装距,直到接触区符合要求。另外这类齿轮的润滑多采用脂润滑,因为安装腔体往往是密封结构,不需要复杂的油路循环,定期补充润滑脂即可满足长期使用需求,维护成本较低。
在三维建模过程中,需要重点还原齿面的螺旋线轨迹、键槽的尺寸公差、轮毂的安装止口尺寸,齿根的过渡圆角要按照加工工艺要求设置R0.5-R1的圆角,避免应力集中,建模时参数化关联齿数、模数、螺旋角、压力角等核心参数,方便后续根据不同的传动比需求快速调整模型,不需要重新绘制齿形。中心孔的尺寸公差按照H7精度设置,和轴的配合采用过渡配合,既保证装配时的同轴度,也方便后期维护拆卸。轮毂端面需要设置退刀槽,方便端面加工和轴承安装时的定位,退刀槽的尺寸要符合机械加工的工艺要求,避免出现加工干涉。
