基于四连杆与快回结构的自动划桨执行机构

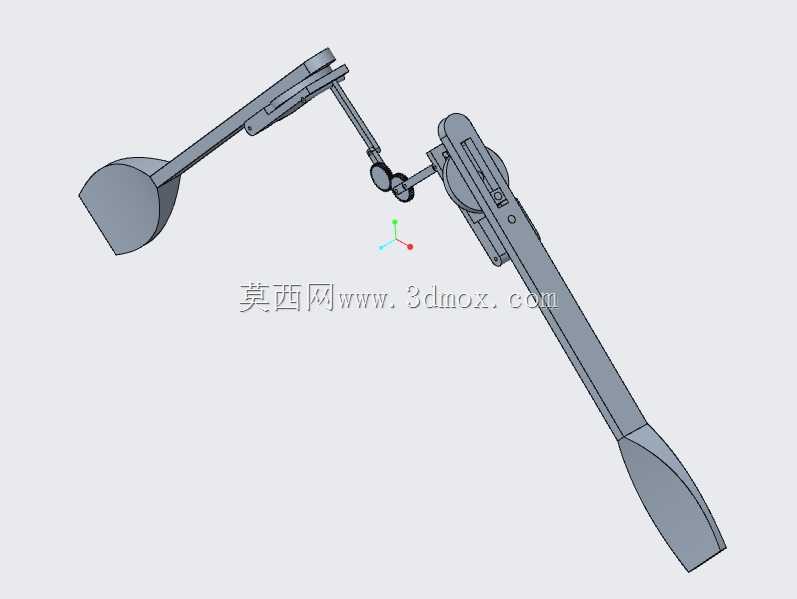

这套划桨执行机构的核心设计逻辑，是将快速返回机构的运动特性与四连杆系统的轨迹约束做深度耦合，最终输出符合水面划行动作要求的桨叶运动路径，整套结构没有冗余的传动环节，所有铰接点的位置都经过运动学仿真校核，避免运动过程中出现死点或者杆件干涉的问题。从实际应用场景来看，这类结构可以直接适配小型水面作业载具、人工水域游乐设施的动力端，替代传统的人工划桨动作，也可以作为水文监测小型浮台的辅助推进单元，在浅滩、水草密集的水域环境中，相比螺旋桨推进更不容易被杂物缠绕，运行可靠性更高。

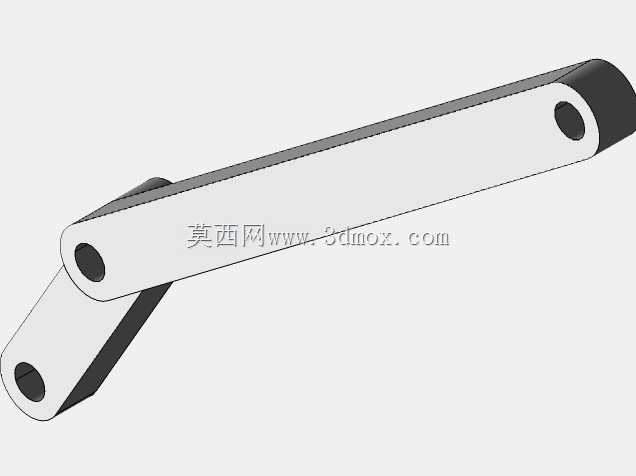

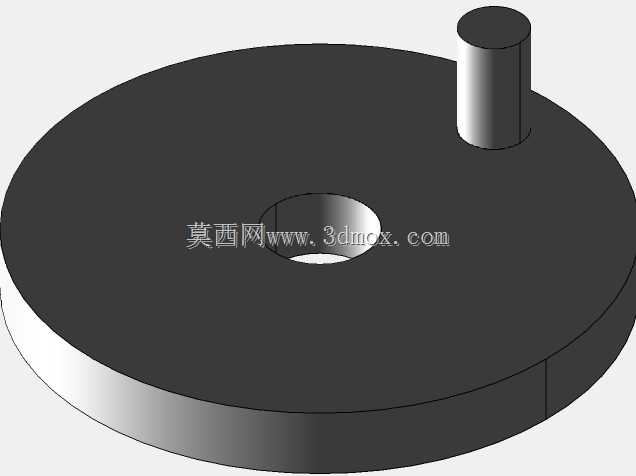

从功能特性上拆解，整套机构的动力输入段设置在手持端的基座位置，输入轴做连续回转运动时，快回机构会先完成桨叶在水下的做功行程，这个阶段桨叶的运动速度相对平缓，能够保证桨叶和水体接触时获得足够的推进反力，不会因为速度过快造成水体滑脱损失推进效率；当桨叶完成划行动作抬出水面后，快回机构会带动桨叶快速回到初始划行位置，这个空回行程的速度明显快于做功行程，能够有效缩短非做功阶段的时间占比，提升整体的动作频率。和桨叶直接连接的连杆段做了长度可调的铰接设计，现场安装时可以根据实际载具的吃水深度，调整桨叶的入水深度，不需要改动主体基座的安装位置，适配性更强。

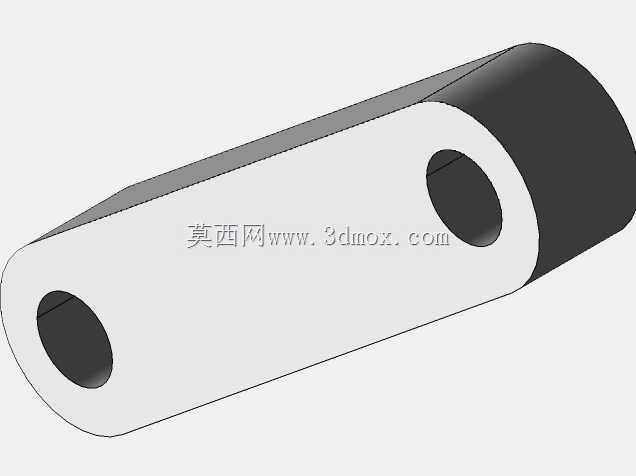

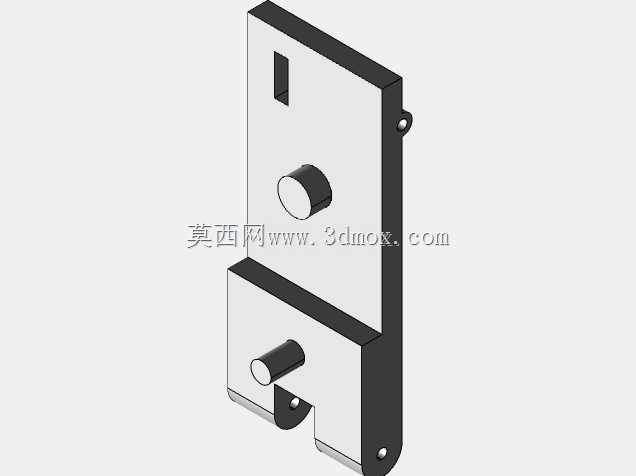

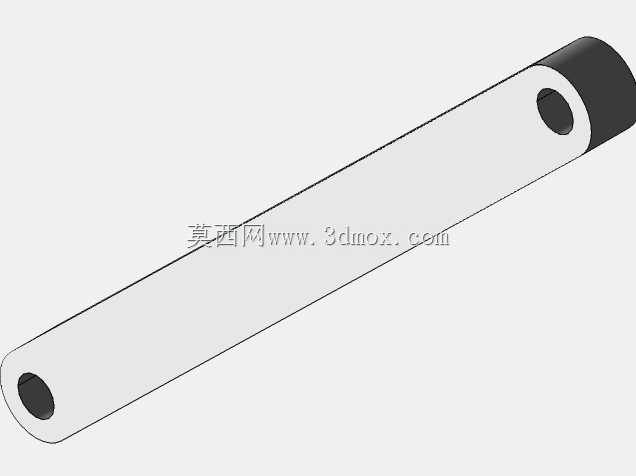

设计过程中首先确定的是桨叶的运动轨迹边界：做功行程中桨叶需要保持近似垂直于水面的姿态，保证划水时的迎水面积最大化，空回行程中桨叶会随连杆动作抬离水面，同时产生一定角度的偏转，减少回程过程中桨叶和空气、水面接触带来的阻力。所有铰接位置都采用了间隙配合的销轴连接，预留了足够的润滑脂存储空间，长期在高湿度的水面环境运行时，也能降低铰接点的锈蚀卡滞风险。手持端的基座做了符合人体工学的弧度处理，握持位置的截面做了防滑纹理设计，如果是搭载在固定载具上，也可以通过基座上预留的两个安装孔，直接用螺栓固定在载具的舷侧支架上，安装孔的中心距按照通用小型载具的舷边支架尺寸做了匹配，不需要额外做转接件。

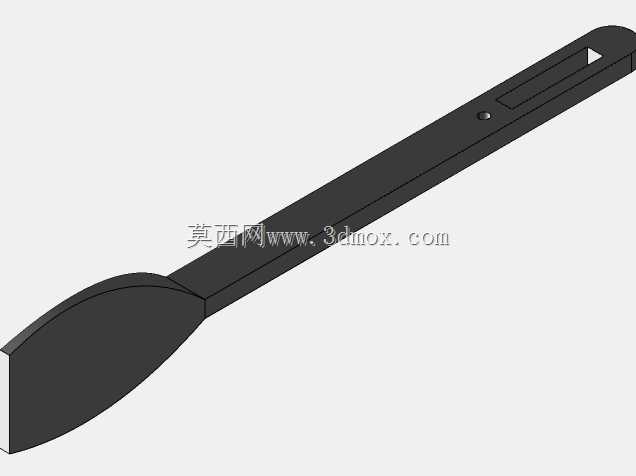

尺寸边界上，整套机构完全展开后，从基座末端到桨叶最远端的长度控制在常规单人操作的合理范围内，收纳时可以将中间的连接连杆绕铰接点折叠，整体长度能够缩短近40%，方便运输和存放。桨叶部分采用了大弧面的勺型设计，边缘做了圆滑过渡，划水时不会产生尖锐的紊流，推进过程更平稳，和连杆连接的位置做了加强筋结构，承受大推力划行时也不会出现桨叶根部断裂的问题。整套结构的运动副全部采用低副连接，加工时只需要常规的铣削、钻孔工艺就能完成所有零件的加工，不需要特殊的定制刀具，后期维护时如果某个杆件出现磨损，只需要更换对应零件即可，维护成本很低。在运动仿真验证阶段，已经对所有杆件的受力做了校核，常规推进负载下，所有杆件的应力都远低于材料的屈服强度，连续运行时不会出现塑性变形的问题，铰接销轴的剪切强度也留了足够的安全系数，即使遇到突发的水流冲击载荷，也不会出现销轴断裂的失效情况。
