这款多关节机械臂的结构设计,最初是面向小型工位上下料、教学实训演示以及轻量物料分拣场景开发的,在3C电子零部件分拣、实验室样本转运、教学平台实操训练这类负载要求不高但动作精度有明确要求的场景里,这类结构的适配性远高于大型重载工业臂。从实际落地的工况来看,它的末端负载设计控制在1kg以内,完全覆盖小零件抓取、工位间短距离转运、教学示教演示的常规需求,不需要额外配置重载减速结构,整体自重也能控制在普通工作台可承载的范围内,不需要做专门的地面基础固定。

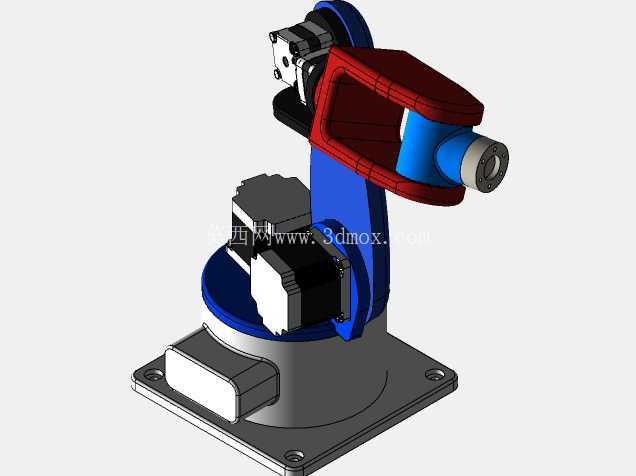

从功能特性上拆解,整个臂体采用串联多关节布局,底座回转关节承担水平方向360度的角度调整,大臂俯仰关节负责垂直面内的大行程举升,小臂俯仰关节配合大臂动作调整末端水平高度,腕部回转关节则负责末端执行器的角度偏转,四个自由度的组合可以覆盖半径350mm以内的半球形工作空间,足够应对桌面级工位的全范围操作需求。每个关节的驱动单元都采用一体化安装布局,驱动元件直接贴合关节支座固定,省去了额外的传动连杆结构,既减少了传动间隙带来的精度损失,也让后期的维护拆装更便捷,不需要拆解整个臂体就能单独更换某一个关节的驱动部件。
设计过程中最先敲定的是底座的安装边界,方形安装法兰的四个固定孔采用对称布局,孔位间距按照标准工业铝型材工作台的槽距设计,可以直接通过T型螺栓固定在常规型材工作台上,不需要额外加工过渡连接板,底座内部预留了驱动线缆的走线空间,所有线缆都可以从臂体内部空腔穿过,避免臂体回转过程中线缆外露被剐蹭拉扯,也能减少外部粉尘、切削液对线束的侵蚀。臂段的结构件采用框架式镂空设计,在保证结构刚性的前提下尽可能降低自身重量,减少关节驱动的负载余量要求,大臂和小臂的连接轴处都设计了限位凸台,硬限位的角度范围按照实际工况的动作边界设置,避免软件限位失效时臂体过度翻转碰撞到周边设备。
关节处的连接支座都做了加强筋处理,筋位的走向沿着受力方向布置,在臂体完全伸展、末端承受额定负载的工况下,支座位置的形变控制在0.1mm以内,不会因为结构形变影响末端的重复定位精度。末端法兰采用标准接口设计,兼容市面上常见的小型气动夹爪、真空吸盘、电磁铁执行器,不需要额外做转接法兰就能快速更换末端工具,适配不同的作业需求。腕部关节的输出轴采用中空设计,末端执行器的气管、线缆可以从中空通道穿过,不会随着腕部回转出现线缆缠绕的问题。
从安装调试的角度来说,整个臂体的装配顺序是从底座向上逐层安装,每个关节的转轴都设计了定位基准面,装配时不需要反复调整同轴度,只要按照定位面锁紧固定螺栓就能保证关节的转动顺畅,关节处的轴承座预留了润滑脂注入口,日常维护时不需要拆解关节就能补充润滑脂,降低长期使用的维护成本。臂体的外轮廓没有尖锐的凸起棱角,所有边角都做了圆角处理,在教学场景使用时可以避免操作人员被剐蹭受伤,外露的转动部件都预留了安全护罩的安装位,后期可以根据需求加装透明护罩,既不观察关节运行状态,也能防止转动部件卷入异物。
在实际选型适配时,这类结构的关节驱动可以根据精度需求选择不同规格的伺服元件,如果是用于教学演示场景,可以选用成本更低的步进驱动搭配减速箱,满足基础的动作演示需求;如果是用于小型工业分拣工位,可以选用高精度伺服驱动,将重复定位精度控制在0.2mm以内,满足小零件的精准抓取要求。整个臂体的重心在完全收拢状态下落在底座安装面的中心位置,即使是高速启停动作,也不会出现重心偏移导致的设备晃动,不需要额外增加配重块来平衡重心,进一步压缩了整体的结构重量和占用空间。
