深沟球滚动轴承三维结构设计

在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围极广的核心支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴、内燃机配气机构、泵类设备的叶轮轴系，但凡存在连续旋转运动的部位，几乎都能见到这类轴承的应用。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗，同时约束轴的径向与轴向窜动，保证轴上零件的回转精度处于设计允许范围内。

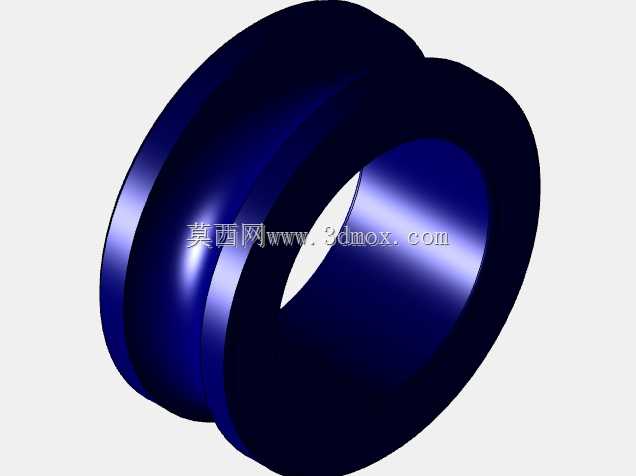

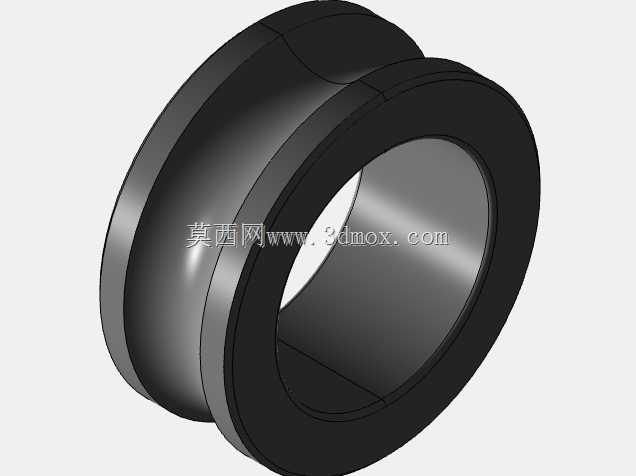

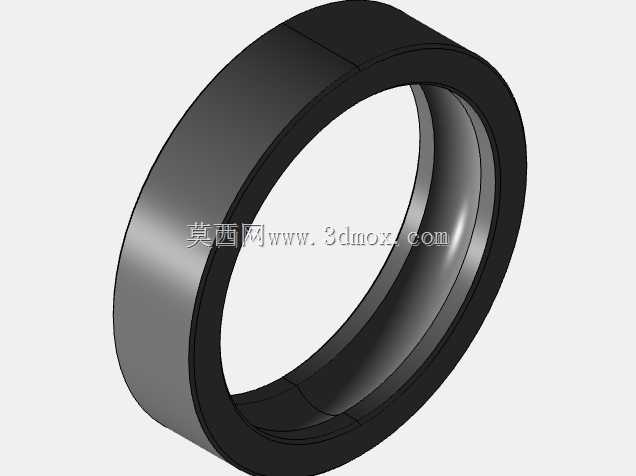

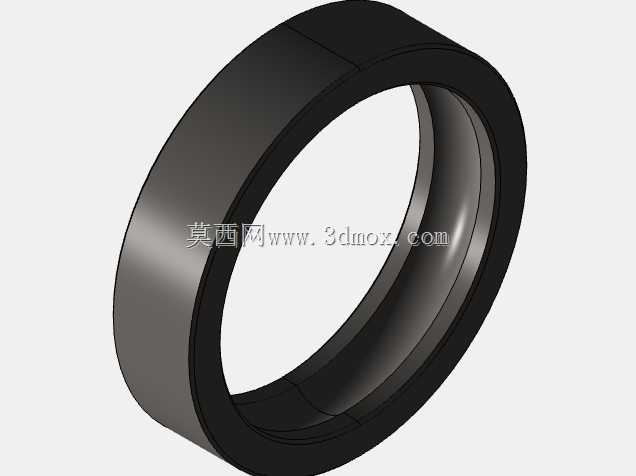

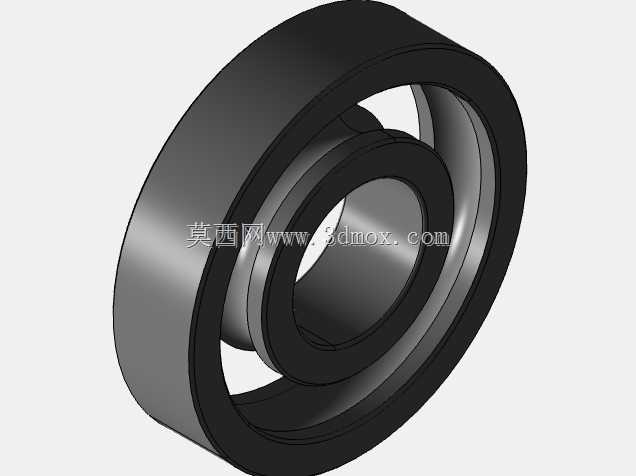

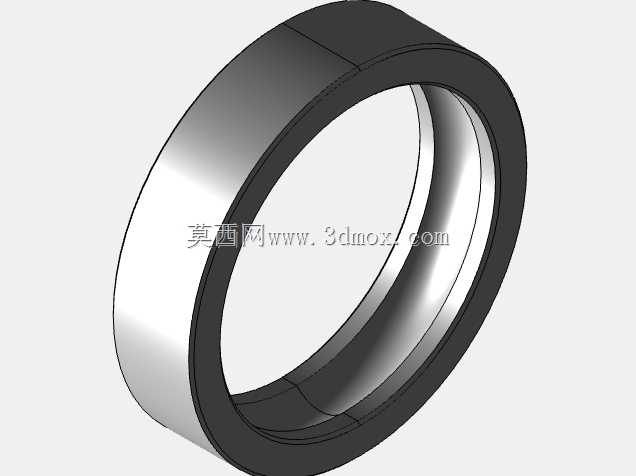

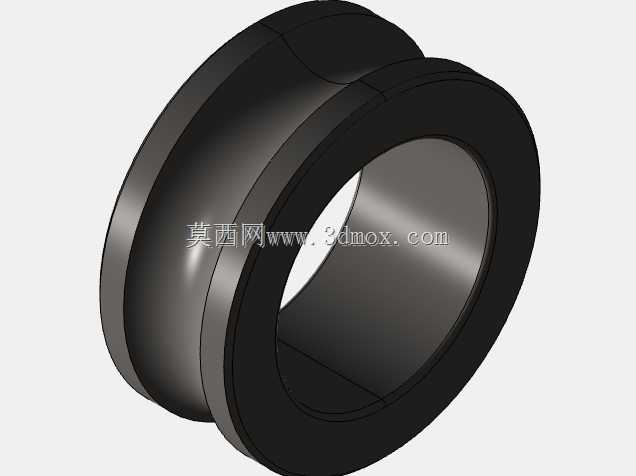

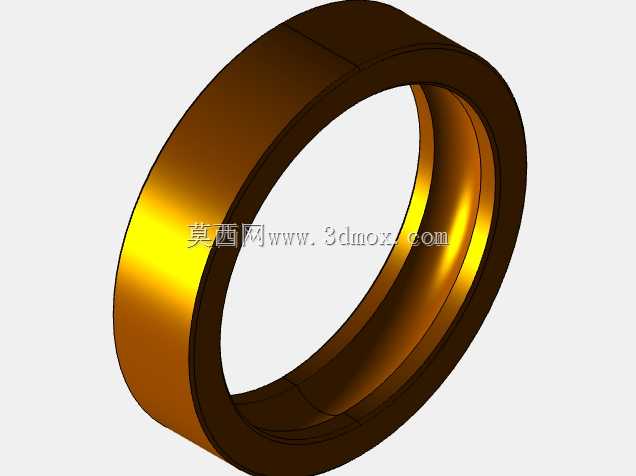

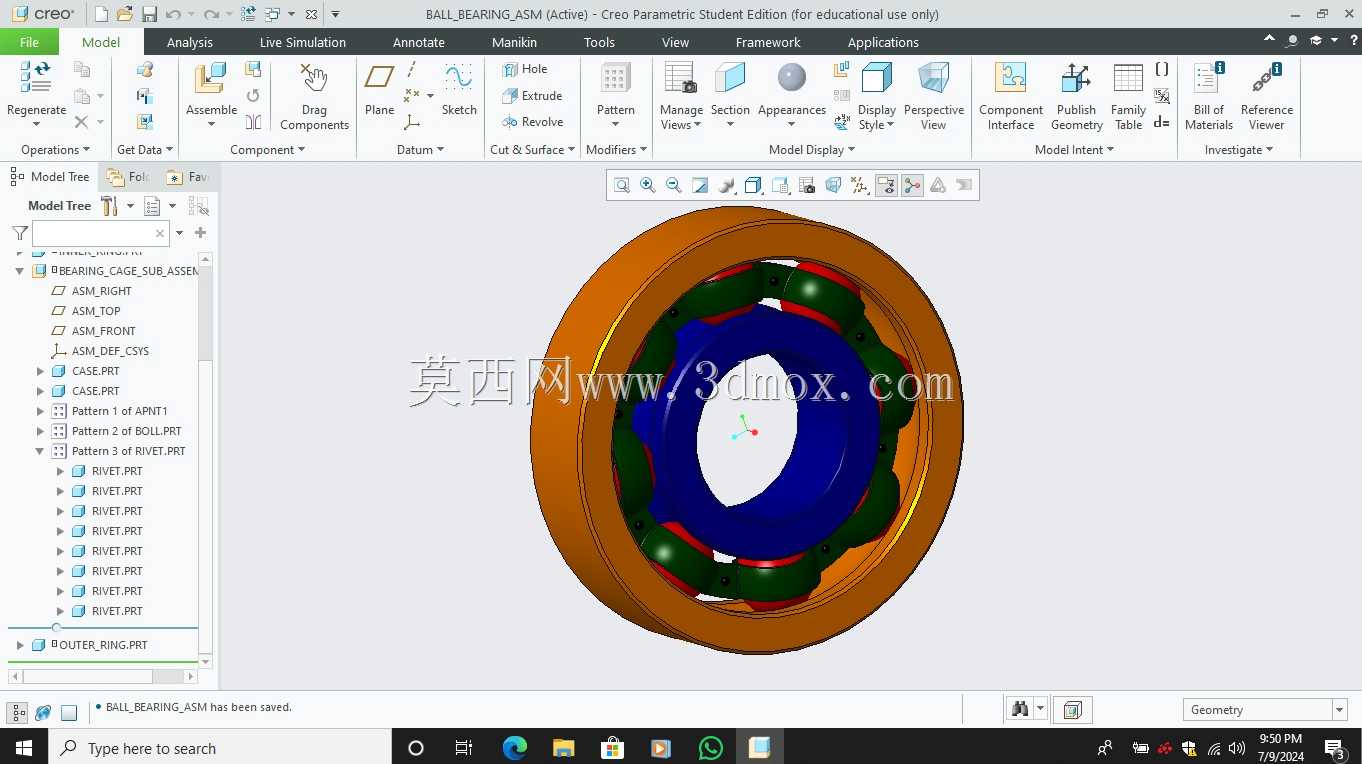

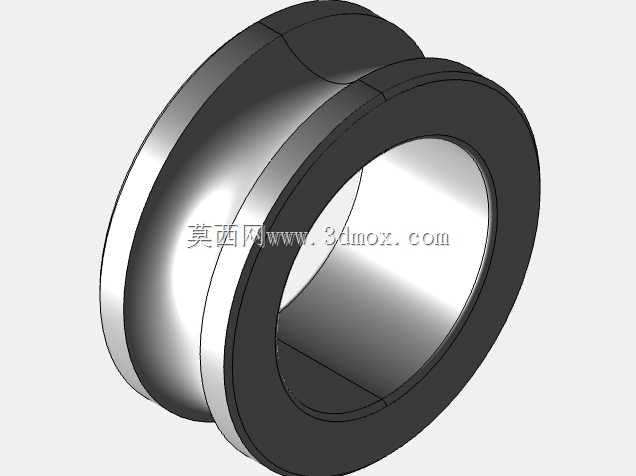

从结构设计逻辑来看，这款滚珠轴承采用经典的四点接触式深沟球构型，整体由外圈、内圈、滚动钢球、保持架四个核心部分组成。外圈的外径为安装配合基准面，设计时需要匹配轴承座的安装孔公差，通常采用基轴制过渡配合，既保证外圈在轴承座内不会出现周向打滑，也方便后续维护时的拆卸更换；内圈的内孔与旋转轴直接配合，根据轴的载荷特性选择过盈或者过渡配合，承受重载冲击的工况下会选择稍大的过盈量，避免内圈与轴之间出现相对蠕动磨损。

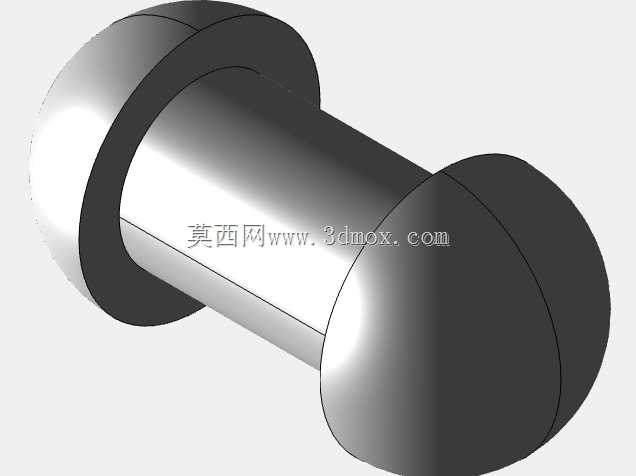

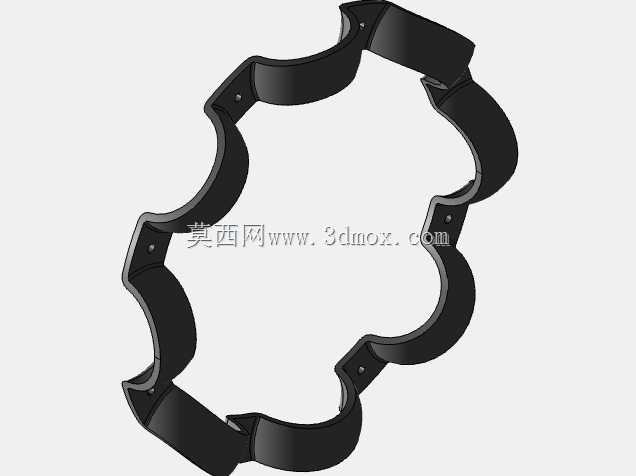

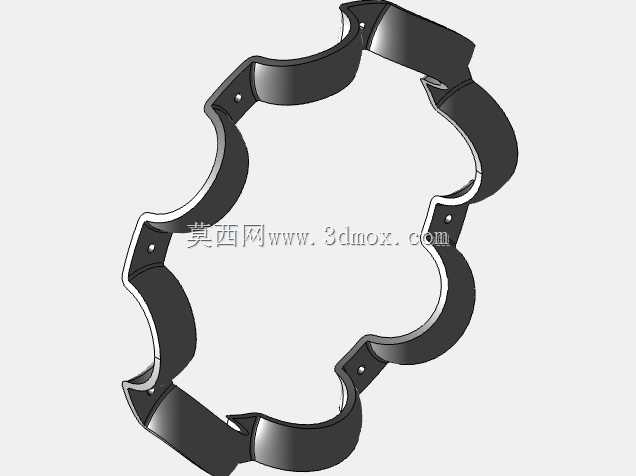

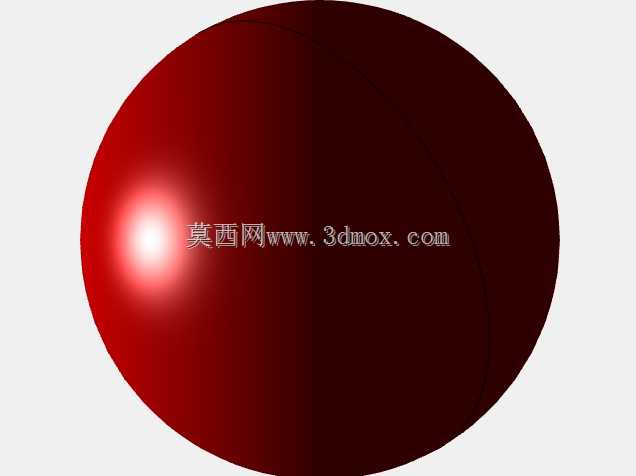

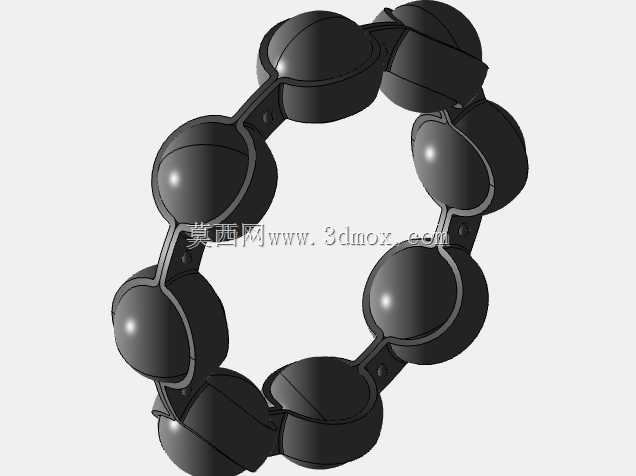

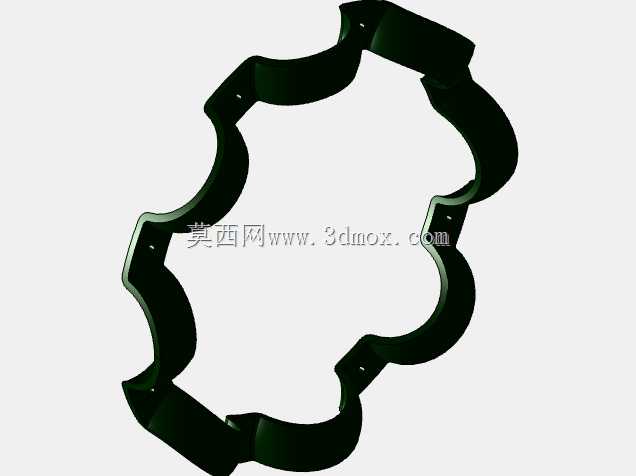

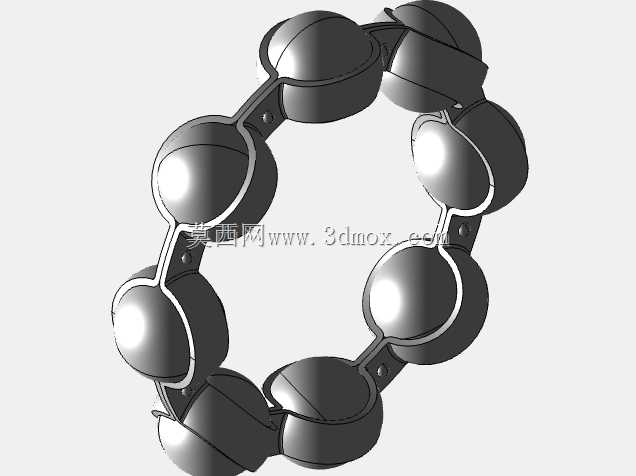

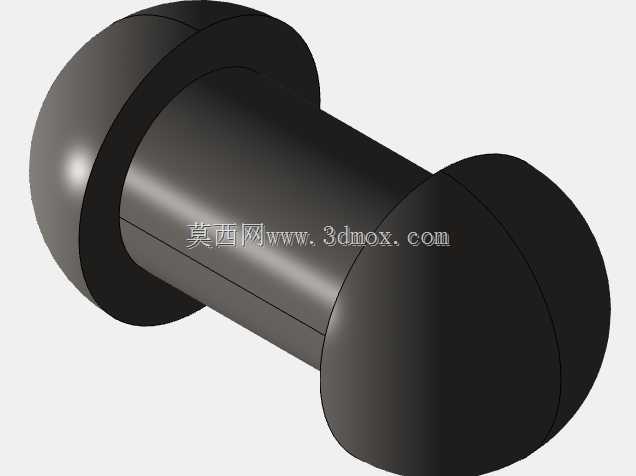

滚动体采用均匀排布的钢制滚珠，滚珠的直径、数量直接决定了轴承的额定动载荷与静载荷能力，设计过程中需要通过载荷校核计算，保证在额定工况下滚珠与滚道之间的接触应力处于材料许用范围内，避免过早出现点蚀、疲劳剥落等失效形式。保持架的作用是将所有滚动体均匀分隔开，避免相邻滚珠在运转过程中直接接触产生额外摩擦与磨损，这款模型里的保持架采用浪形冲压结构，兜孔间隙经过合理设计，既可以给滚珠留出足够的润滑脂存储空间，也不会让滚珠在兜孔内出现过大的窜动。

设计这类轴承三维模型时，首先要确定轴承的公称尺寸边界，包括内径、外径、宽度这三个核心安装尺寸，这三个尺寸需要符合通用轴承的尺寸系列标准，保证设计出的轴承可以和市面上的标准安装座、轴系直接互换，不需要额外定制安装结构。滚道的曲率设计是整个建模的核心，内圈和外圈的滚道圆弧半径要略大于滚珠半径，通常取滚珠直径的0.515-0.53倍，这个数值既可以保证滚珠与滚道有足够的接触面积降低接触应力，也不会因为曲率过于贴合导致运转过程中出现卡滞，同时还要预留出热胀冷缩的间隙，避免设备在高温工况下运转时，零件膨胀导致轴承抱死。

在实际设备选型应用中，这类滚珠轴承主要承受径向载荷，同时也可以承受一定量的双向轴向载荷，当设备的径向游隙经过适当放大调整后，甚至可以替代部分角接触轴承承受更大的轴向力。相比滑动轴承，它的启动摩擦阻力更小，运转精度更高，维护更换更方便，不需要复杂的油路润滑系统，只需要在装配时填充足够的锂基润滑脂，就可以满足长时间运转的润滑需求。在建模过程中需要注意各零件之间的装配间隙，内圈与外圈之间要留出合理的径向游隙，保证滚珠可以在滚道内顺畅滚动，不会出现过约束导致的装配干涉；保持架的位置要居中，每个兜孔与对应滚珠的间隙保持均匀，避免运转过程中保持架与滚珠、内外圈挡边出现剐蹭。

从安装边界来看，这类轴承的轴向定位通常依靠轴肩与轴承座孔的挡边实现，内圈靠轴肩定位，外圈靠轴承座的孔用挡圈或者端盖压紧，设计时要注意轴肩和座孔挡边的高度不能超过轴承内圈、外圈的倒角尺寸，否则会导致轴承安装不到位，出现倾斜、运转异响等问题。同时在装配时要避免通过滚动体传递敲击力，安装内圈时施力点只能在内圈端面，安装外圈时施力点只能在外圈端面，防止滚道和滚珠出现压痕损伤，影响后续的使用寿命。
